Inhaltszusammenfassung für Hohem iSteady X3 SE

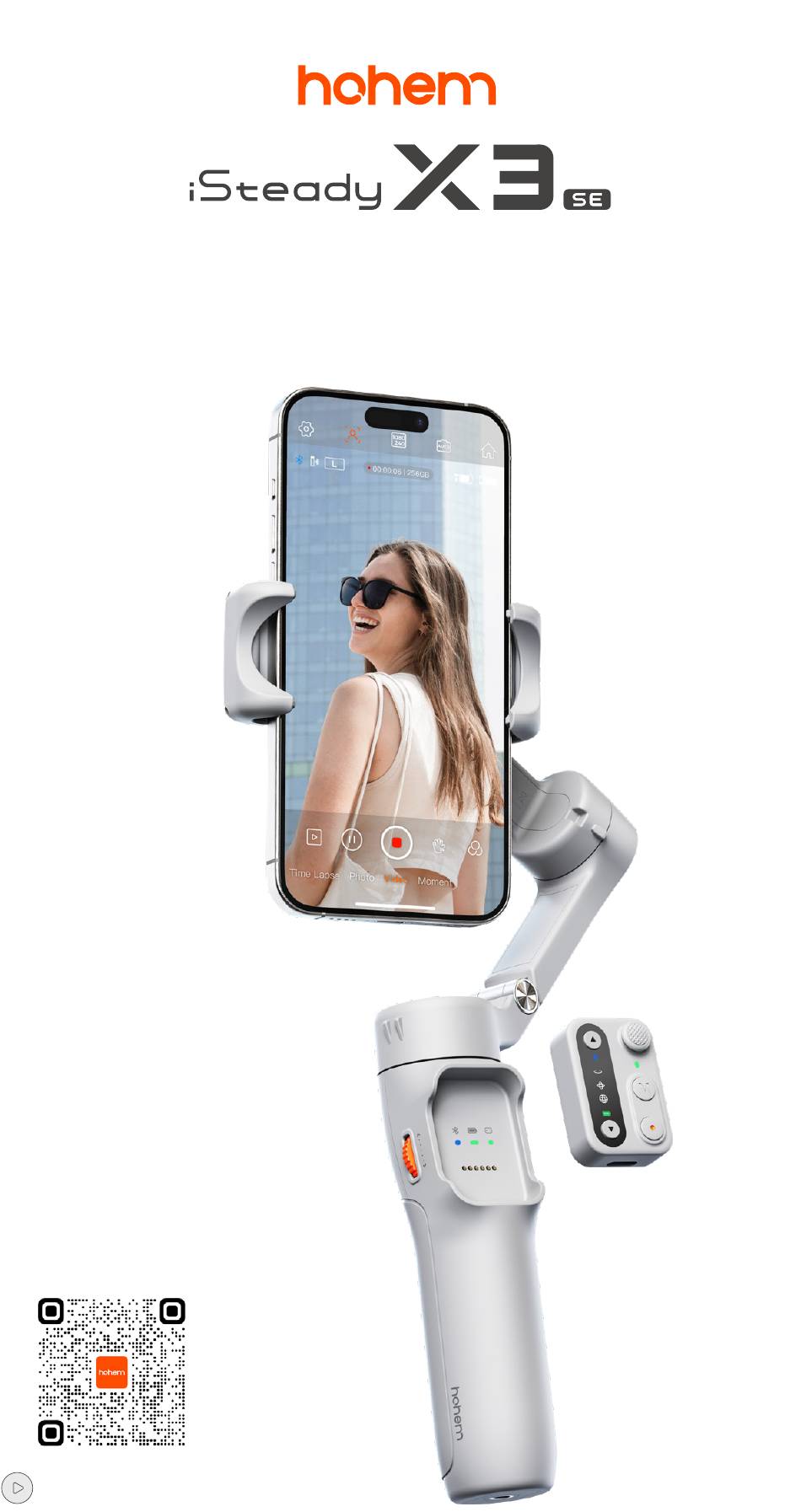

- Seite 1 Benutzerhandbuch V1.0 Videoanleitung...
- Seite 2 07 Bedienelemente und Betriebsarten · ········· Bedienelemente ······················ Betriebsmodus ······················ 08 Bedienelemente der Fernbedienung · ········ 09 LED-Anzeigeleuchten · ················· 10 Hohem Joy App ······················ Herunterladen der App · ················· Koppeln des Gimbals · ·················· Kameraschnittstelle ···················· 11 Automatische Kalibrierung und Aktualisierung der Firmware · ························...
- Seite 3 Verpackungsinhalt iSteady X3 SE Fernbedienung USB-C-Ladekabel Stativ Aufbewahrungstasche Kurzanleitung Gewährleistungskarte...
- Seite 4 Bedienelemente und Komponenten Vorderseite ① Smartphone-Klemme ② Verriegelung des Klappmechanismus ③ Klappbarer Arm ④ Aufnahmebohrung ⑤ Seitliches Einstellrad ⑥ LED-Bluetooth- Anzeige ⑦ LED-Akkustandsanzeige des Gimbals ⑧ LED-Anzeige für Kopplungszustand der Fernbedienung ⑨ Federkontaktstifte Magnetische Fernbedienung ⑩ Einstellungstaste ⑮ Joystick und LED- Anzeigeleuchte ⑯ LED-Anzeige für Kopplungszustand ⑪ Bluetooth- der Fernbedienung Anzeige ⑰ Funktionstaste ⑫ Betriebsmodu- sanzeige ⑱ Modustaste ⑬ LED-Akkustands-...
- Seite 5 ㉖ USB-C-Ladeanschluss ㉗ Griff ㉘ 1/4"-20-Gewindebohrung Laden Laden Sie den Akku des iSteady X3 SE vor dem ersten Gebrauch vollständig auf. Aufladen: Nehmen Sie zum Aufladen des Akkus das dem Produkt beiliegende USB-C-Ladekabel zur Hand und schließen Sie es an den sich an dem Griffstück des Gimbals befindlichen USB-C-Ladeanschluss an.
- Seite 6 Klappme- chanismus Aufnahme- bohrung Verwendungsarten Der iSteady X3 SE lässt sich auf eine der zwei nachstehend aufgeführten Arten verwenden: Handführung und Fernbedienung. Handführung Klappen Sie den Gimbal für spontane Aufnahmen einfach auseinander und halten Sie ihn in der Hand.
- Seite 7 (zum Deaktivieren erneut zweimal drücken) Fünfmal drücken: Automatische Kalibrierung starten Seitliches Einstellrad Nach oben drehen: Einzoomen* Nach unten rollen: Auszoomen* *Verwendung in der Hohem Joy-App nach Herstellung der Bluetooth-Verbindung. Fünfmal drücken: Fernbedienung erneut koppeln Siebenmal drücken: Die Bluetooth- Verbindung zwischen Gimbal und Mobiltelefon löschen...
- Seite 8 Betriebsmodus Der iSteady X3 SE Drei-Achsen-Gimbal ist mit drei Drehachsen – einer Schwenk-, einer Neigungs- und einer Rollachse – ausgestattet. Die Zusammenarbeit zwischen den einzelnen Achsen ermöglicht die Bereitstellung von vier verschiedenen Betriebsarten, die jeweils auf unterschiedliche Aufnahmeanforderungen zugeschnitten sind: Videoanleitung Drücken Sie...
- Seite 9 *Hinweise: Für diese Funktion muss der Gimbal über Bluetooth mit dem Smartphone gekoppelt sein. 2. Diese Funktion ist ausschließlich über die Hohem Joy App und nach erfolgreicher Herstellung einer Bluetooth-Verbindung verfügbar. 3. Ist die Fernbedienung am Gimbal angebracht, kann sie...
- Seite 10 LED-Anzeigeleuchten Griffstück des Gimbals ① ② ③ Leuchtet durchgehend: Bluetooth verbunden Blinkt schnell*3: Keine Bluetooth- ① LED-Bluetooth- Verbindung (Fernbedienung ein-/ Anzeige ausgeschaltet) Blinkt langsam: Firmware des Gimbals wird aktualisiert Deaktiviert: Bluetooth getrennt Leuchtet durchgehend: Akkustand beträgt 50 – 100 % Leuchtet durchgehend: Akkustand ② LED- beträgt 20 –...
- Seite 11 Fernbedienung ② ⑤ ① ③ ④ Leuchtet durchgehend: Steuerung der Rolldrehung Aus: Ein-/Auszoomen ① Einstellung- sanzeige Leuchtet durchgehend: Bluetooth verbunden Blinkt schnell*3: Keine Bluetooth- Verbindung (Fernbedienung ein-/ ausgeschaltet) Blinkt langsam: Firmware des Gimbals ② LED- wird aktualisiert Bluetooth- Anzeige Aus: Bluetooth getrennt ③ Betriebsmodu- sanzeige Blinkt langsam:...
- Seite 12 Koppeln des Gimbals ① Befestigen Sie Ihr Smartphone in der Klemmvorrichtung und schalten Sie den iSteady X3 SE ein. ② Aktivieren Sie die Bluetooth-Funktion Ihres Smartphones. ③ Starten Sie die Hohem Joy-App. Befolgen Sie die Anweisungen auf dem Display, um den Kopplungsvorgang abzuschließen. Kameraschnittstelle ④...
- Seite 13 Ein-/Aus-Taste, um den Standby-Modus zu verlassen und die Kalibrierung zu wiederholen. Firmware-Update Sollte eine neue Firmware-Version zur Verfügung stehen, erhalten Sie in der Hohem Joy-App einen entsprechenden Hinweis. Folgen Sie den Bildschirmanweisungen in der App, um die Firmware zu aktualisieren.
- Seite 14 Technische Daten iSteady X3 SE Modell HPG-X3 SE Gewicht 361 g (± 5 g) Auseinandergeklappt: 128 * 75 * 275,5 mm Abmessungen Zusammengeklappt: 98 x 44 x 160,5 mm Material Widerstandsfähiger Verbundwerkstoff Maximale Nutzlast 300 g Breite des 58 mm bis 98 mm Smartphones Akkukapazität...
- Seite 15 EM emission above the reference level as specified in EC Council Recommendation(1999/519/EC). Hereby,[Shenzhen Hohem Technology Co.,Ltd.] declares that the radio equipment type [HPG-X3 SE, HRT-04] is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.hohem.com...
- Seite 16 RF Exposure This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. IC Statement This device complies with CAN ICES-003 (B)/NMB-003(B). This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Seite 17 Warnhinweise und Haftungsausschluss Vielen Dank für den Kauf des Produkts von Hohem. Durch die Verwendung des Produkts bestätigen Sie, dass Sie sowohl diesen Haftungsausschluss als auch die Warnhinweise sorgfältig gelesen haben. Darüber hinaus erklären sich mit sämtlichen der hierin enthaltenen Bestimmungen und Nutzungsbedingungen einverstanden.
- Seite 18 Garantiebedingungen ① Kunden haben im Fall von Qualitätsmängeln am Produkt und etwaigen Funktionsstörungen innerhalb von fünfzehn (15) Kalendertagen ab dem Datum des Erhalts Anspruch auf Ersatz. ② Die Garantie gilt über einen Zeitraum von 12 Monaten und beginnt mit dem Tag des Verkaufs. Zubehör ist von der Garantieleistung ausgeschlossen.
- Seite 19 Mo – Fr: 9:00 – 17:00 (EST) BRASILIEN: +55 (0) 800/59 11 897 Mo – Fr: 10:00 – 18:00 (GMT - 3) E-Mail: service@hohem.com Webseite: www.hohem.com Bleiben Sie auf Hersteller: Facebook mit uns in Verbindung Shenzhen Hohem Technology Co., Ltd.
- Seite 20 www.hohem.com...
