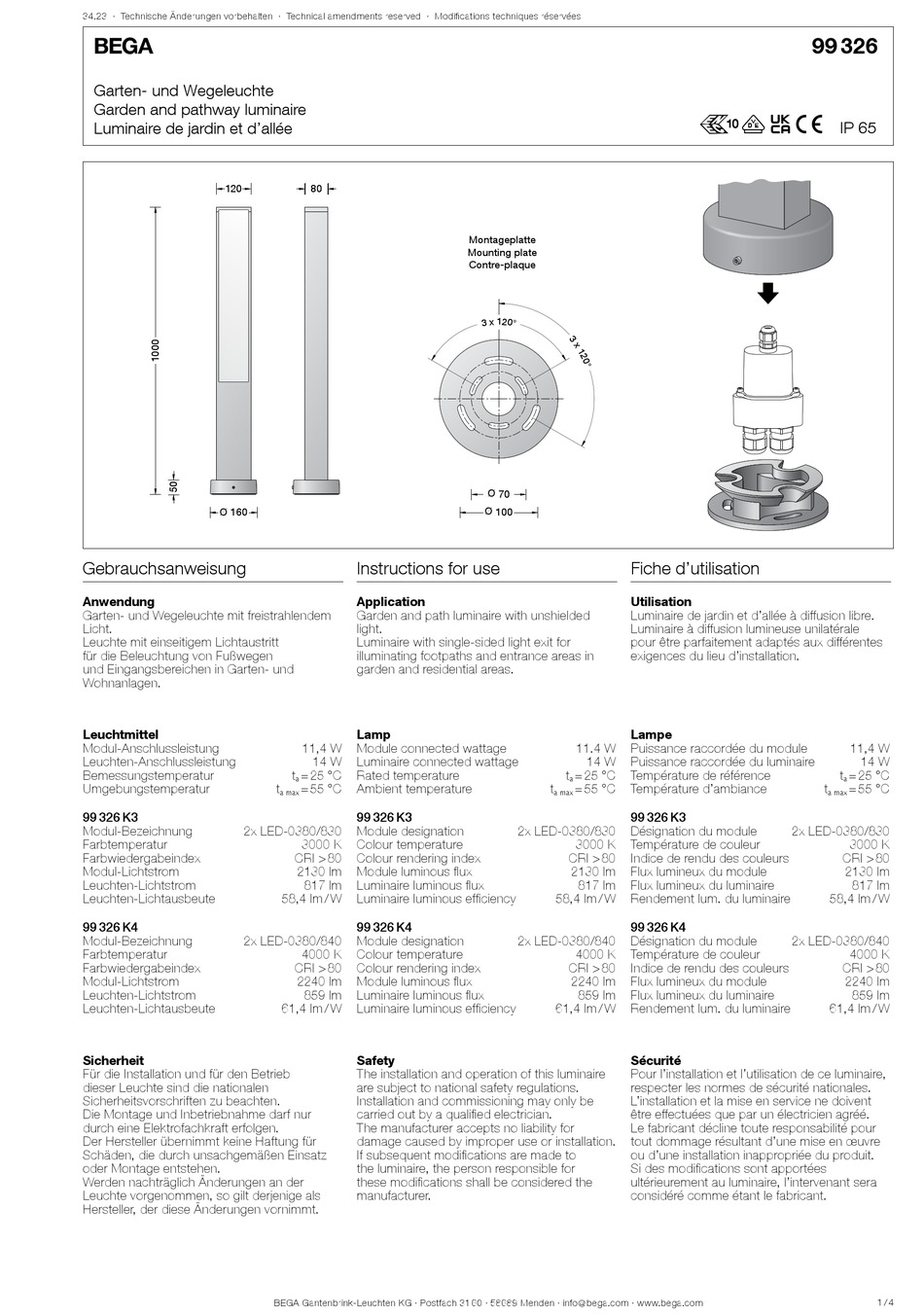

BEGA 99 326 Gebrauchsanweisung

34.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
120
Ø 160
Gebrauchsanweisung
Anwendung
Garten- und Wegeleuchte mit freistrahlendem
Licht.
Leuchte mit einseitigem Lichtaustritt
für die Beleuchtung von Fußwegen
und Eingangsbereichen in Garten- und
Wohnanlagen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 326 K3
Modul-Bezeichnung 2x LED-0380/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
99 326 K4
Modul-Bezeichnung 2x LED-0380/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
80
Instructions for use
Application
Garden and path luminaire with unshielded
light.
Luminaire with single-sided light exit for
illuminating footpaths and entrance areas in
garden and residential areas.
Lamp
11,4 W Module connected wattage
14 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
99 326 K3
Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
2130 lm Module luminous flux
817 lm Luminaire luminous flux
58,4 lm / W Luminaire luminous efficiency
99 326 K4
Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
2240 lm Module luminous flux
859 lm Luminaire luminous flux
61,4 lm / W Luminaire luminous efficiency
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à diffusion libre.
Luminaire à diffusion lumineuse unilatérale
pour être parfaitement adaptés aux différentes
exigences du lieu d'installation.
Lampe
11.4 W Puissance raccordée du module
14 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
99 326 K3
2x LED-0380/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2130 lm Flux lumineux du module
817 lm Flux lumineux du luminaire
58,4 lm / W Rendement lum. du luminaire
99 326 K4
2x LED-0380/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2240 lm Flux lumineux du module
859 lm Flux lumineux du luminaire
61,4 lm / W Rendement lum. du luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
99 326
r é c
IP 65
11,4 W
14 W
t = 25 °C
a
t = 55 °C
a max
2x LED-0380/830
3000 K
CRI > 80
2130 lm
817 lm
58,4 lm / W
2x LED-0380/840
4000 K
CRI > 80
2240 lm
859 lm
61,4 lm / W
1 / 4
