2.7 Zubehör
Für diese Gas-Brennwertgeräte ist vielfältiges Zubehör erhältlich.
Für weitere Informationen bitte an den Hersteller wenden. Die Adress-
angaben befinden sich auf der Rückseite dieses Dokuments.
2.8 Verkleidung entfernen
▶ Sicherungsschrauben lösen [1.].
▶ 2 Klickverschlüsse an der Unterseite des Bedienfelds nach unten zie-
hen [2.].
▶ Verkleidung entfernen [3.].
1.
3.

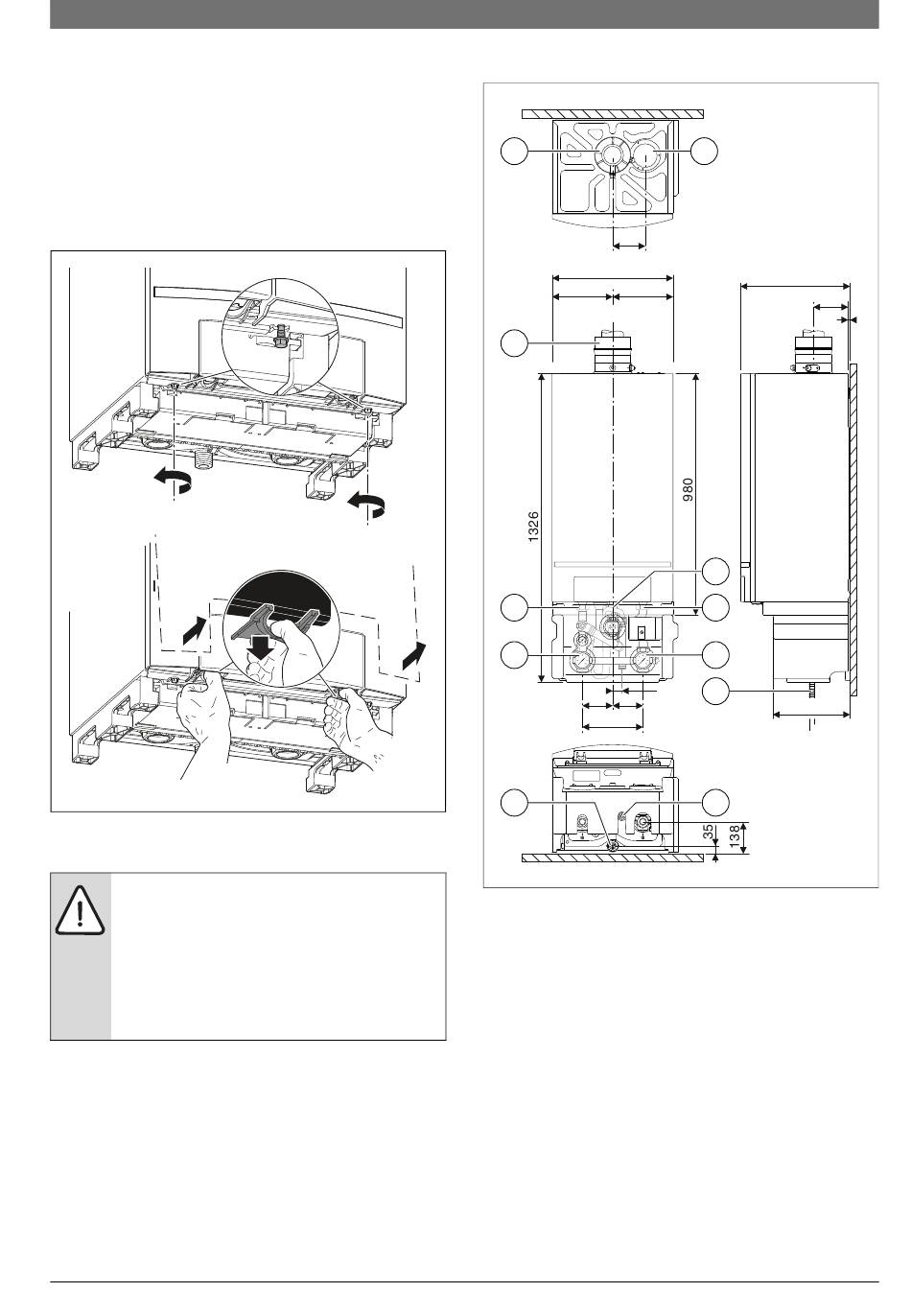

Bild 2 Entfernen der Verkleidung
2.9 Frostschutzfunktion
HINWEIS: Anlagenschaden.
Bei Frost kann die Heizungsanlage erfrieren durch: Aus-
fall der Netzspannung, unzureichende Gaszufuhr oder
eine Störung der Anlage.
▶ Die Heizungsanlage in einem frostfreien Raum auf-
stellen.
▶ Wenn die Heizungsanlage für längere Zeit stillgelegt
wird, muss sie vorher entleert werden.
Das Gas-Brennwertgerät ist mit einer integrierten Frostschutzfunktion
ausgestattet. Dies bedeutet, dass kein externes Frostschutzsystem für
das Gas-Brennwertgerät erforderlich ist. Das Frostschutzsystem schal-
tet das Gas-Brennwertgerät bei einer Kesseltemperatur von 7 °C ein und
bei einer Kesseltemperatur von 15 °C aus. Die Heizungsanlage wird
durch das Gas-Brennwertgerät nicht vor Frost geschützt.
2.10 Pumpentest
Wenn die Pumpe über einen längeren Zeitraum nicht in Betrieb ist, er-
folgt alle 24 Stunden automatisch eine Pumpenansteuerung von
10 Sekunden. Dieses Verfahren verhindert das Festsitzen der Pumpe.
CerapurMaxx ZBR 70-3 | ZBR 100-3
1.
3.
2.
6720807034-7.2DDC
2.11 Abmessungen
1
140
520
= =
1
9
8
= =
130
7
Bild 3 Abmessungen [mm]
[1] Konzentrischer Abgasadapter, Ø 100/150 mm Muffenende
[2] Abdeckblech
[3] Gas-Brennwertgerät, R 1'' Außengewinde
[4] Heizungsrücklauf, G 1½ '' Verschraubung mit Innengewinde
[5] Rücklauf Anschlussgruppe, G 1½ '' Außengewinde mit Flachdich-
tung
[6] Kondensatablauf, Ø Außendurchmesser 24 mm
[7] Gas Anschlussgruppe, R 1" Innengewinde
[8] Vorlauf Anschlussgruppe, G 1½ '' Außengewinde mit Flachdich-
tung
[9] Heizungsvorlauf, G 1½ '' Verschraubung mit Innengewinde
Produktinformationen | 5
2
469
156
6
3
4
5
6
40
330
6
6 720 807 034-003.2DDC
