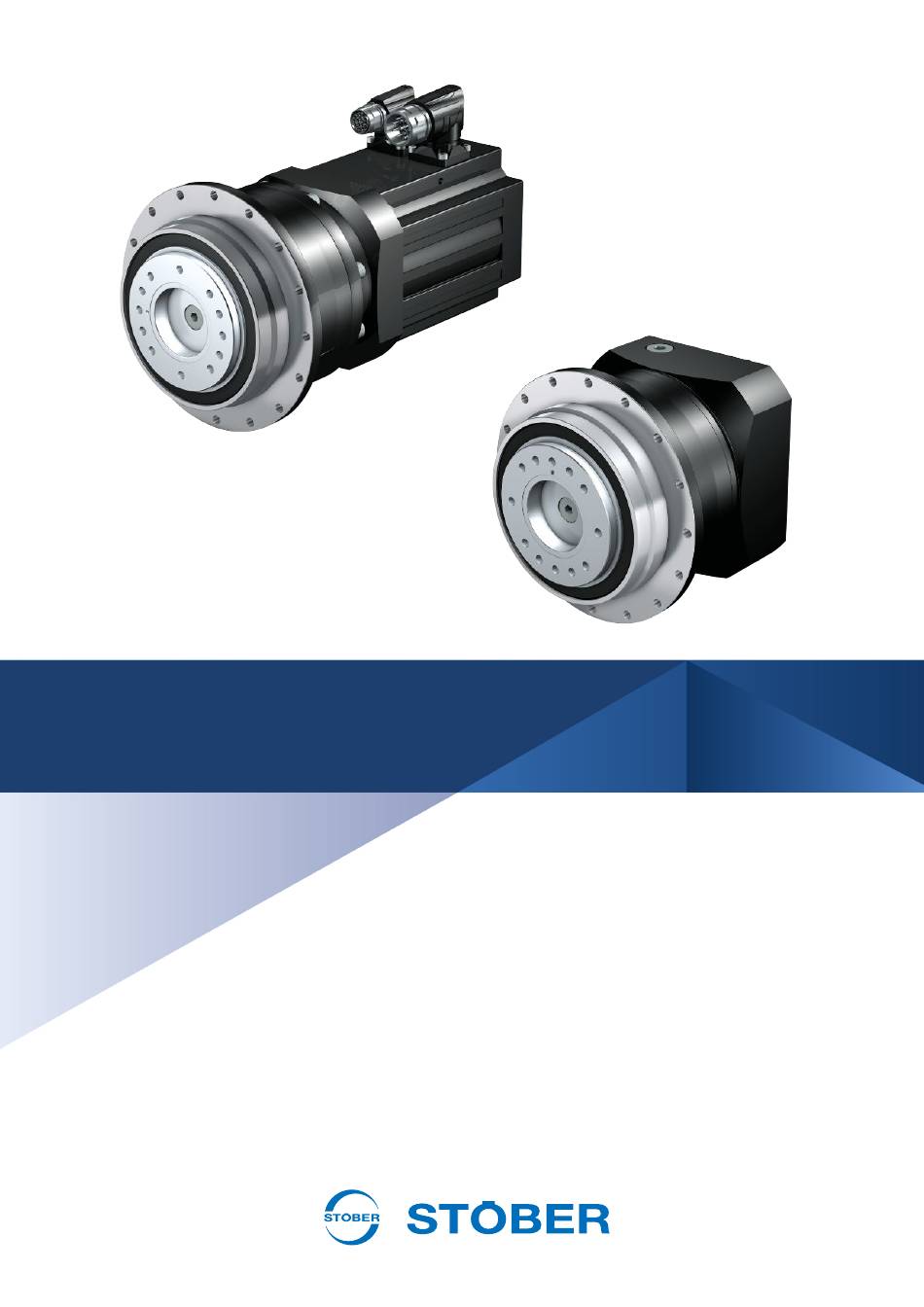

- Seite 1 Getriebe, Getriebemotoren PH33 – PH83, PH94 – PH104 Betriebsanleitung 02/2023 ID 443354_de.00...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Benutzerinformationen ............................. 4 Aufbewahrung und Weitergabe .......................... 4 Originalsprache................................ 4 Darstellungskonventionen............................ 4 Begriffe .................................. 5 Mitgeltende Dokumente ............................ 5 Haftungsbeschränkung............................ 5 Produktnamen und Marken ............................ 5 Urheberrechtsvermerk ............................ 5 Allgemeine Sicherheitshinweise .......................... 6 Bestimmungsgemäße Verwendung......................... 6 Anforderungen an das Personal .......................... 6 Vermeidung von Personenschäden......................... - Seite 3 Inhaltsverzeichnis 5.2.4 Motor an Getriebe mit Adapter MB montieren ................... 20 Antriebselemente an Flanschwelle montieren...................... 20 Getriebe an Maschine montieren ......................... 21 Anzugsdrehmomente ............................ 22 Inbetriebnahme ............................... 24 Vor der Inbetriebnahme............................ 24 Während der Inbetriebnahme.......................... 24 Instandhaltung ................................. 26 Reinigung................................ 26 Inspektion ................................ 26 Behebung von Störungen ............................
-
Seite 4: Benutzerinformationen
1 | Benutzerinformationen Benutzerinformationen Diese Dokumentation ist Bestandteil des Produkts. Sie gilt für Produkte in der Standardausführung nach entsprechendem STÖBER Katalog. Aufbewahrung und Weitergabe Da diese Dokumentation wichtige Informationen zum sicheren und effizienten Umgang mit dem Produkt enthält, bewahren Sie diese bis zur Produktentsorgung unbedingt in unmittelbarer Nähe des Produkts und für das qualifizierte Personal jederzeit zugänglich auf. -
Seite 5: Begriffe
Mitgeltende Dokumente An Getriebe von STÖBER können je nach Ausführung Antriebskomponenten angebaut sein, für die separate Dokumente gelten. Sie finden diese Dokumente, wenn Sie unter https://id.stober.com die Serialnummer des Getriebes eingeben oder den QR-Code auf dem Typenschild des Getriebes scannen. -
Seite 6: Allgemeine Sicherheitshinweise
2 | Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Von dem in dieser Dokumentation beschriebenen Produkt können Gefahren ausgehen, die durch die Einhaltung der beschriebenen Warn- und Sicherheitshinweise sowie der enthaltenen technischen Regeln und Vorschriften vermieden werden können. Bestimmungsgemäße Verwendung In dieser Dokumentation beschriebene Antriebe sind für den Einbau in gewerbliche Maschinen oder Anlagen bestimmt. Als nicht bestimmungsgemäß... -
Seite 7: Vermeidung Von Personenschäden
2 | Allgemeine Sicherheitshinweise Vermeidung von Personenschäden 2.3.1 Mechanische Gefährdungen WARNUNG! Gefahrbringende Bewegungen von Maschinenteilen! Bewegte Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! ü Bevor Sie den Motor oder Antrieb starten: ▪ Montieren Sie alle für den Betrieb erforderlichen Schutzeinrichtungen. ▪... -
Seite 8: Vermeidung Von Sachschäden
2 | Allgemeine Sicherheitshinweise Vermeidung von Sachschäden ACHTUNG! Beschädigung von Lagern und Wellen durch unsachgemäße Montage! Wenden Sie bei der Montage von Maschinenelementen mit Passungen grundsätzlich keine Gewalt an, wie z. B. Schläge mit einem Hammer auf Kraftübertragungselemente, Wellen, das Motor- oder Getriebegehäuse, sondern montieren Sie nach folgenden Anweisungen. -
Seite 9: Produktbeschreibung
3 | Produktbeschreibung Produktbeschreibung In diesem Kapitel finden Sie Produktdetails, die für die Montage, Inbetriebnahme und Instandhaltung wichtig sind. Detaillierte technische Daten zu Ihrem Getriebe/Getriebemotor finden Sie in der Auftragsbestätigung. Weitere Produktinformationen und Maßbilder finden Sie im entsprechenden Katalog (Weitere Dokumentation [} 12]). -
Seite 10: Typenschild
3 | Produktbeschreibung Code Bezeichnung Ausführung Gehäuse Standard Welle Flanschwelle Lager Standardlagerung Verstärkte Lagerung (PH3 − PH5) Drehspiel Standard Reduziert (PH3 − PH9) 0250 Übersetzungskennzahl (i x 10) i = 25 (Beispiel) Motoradapter Motoradapter mit EasyAdapt-Kupplung Motoradapter mit EasyAdapt-Kupplung für große Motoren Motoradapter mit FlexiAdapt-Kupplung Motoradapter mit FlexiAdapt-Kupplung für große Motoren Motoradapter ServoStop mit Bremse... -
Seite 11: Drehrichtung
3 | Produktbeschreibung Drehrichtung Ein- und Abtrieb drehen sich gleichsinnig. Reversierbetrieb Um die Schmierung der umlaufenden Verzahnungsteile bei zyklischem Reversierbetrieb von ± 20° bis ± 90° am Abtrieb zu gewährleisten, achten Sie beim horizontalen Einbau des Getriebes unbedingt auf die Stellung der Abtriebswelle, wie sie in untenstehenden Bildern gezeigt wird. -
Seite 12: Weitere Produktmerkmale
3 | Produktbeschreibung Hinweise Um Korrosionsschäden und Schäden an den Wellendichtringen zu vermeiden, schützen Sie den Antrieb vor folgenden Einwirkungen: § Umgebungen mit schädlichen Ölen, Säuren, Gasen, Dämpfen, Stäuben oder Strahlungen § Extreme Temperaturschwankungen bei hoher Luftfeuchtigkeit § Betauung oder Vereisung §... -
Seite 13: Transport Und Lagerung
4 | Transport und Lagerung Transport und Lagerung STÖBER Produkte werden sorgfältig verpackt und einbaufertig geliefert. Die Verpackungsart ist von der Größe und dem Transportweg abhängig. Beachten Sie beim Transport und der Lagerung folgende Hinweise: § Untersuchen Sie die Lieferung sofort nach Erhalt auf Transportschäden und reklamieren Sie Transportschäden sofort. Nehmen Sie beschädigte Produkte nicht in Betrieb. -
Seite 14: Lagerung
Korrosionsschutzmittel auf. 2. Füllen Sie das Getriebe vollständig mit Schmierstoff. Sie finden die Schmierstoffspezifikation, wenn Sie unter https:// id.stober.com die Serialnummer des Getriebes eingeben oder wenn den QR-Code auf dem Typenschild des Getriebes scannen. Reduzieren Sie vor der Inbetriebnahme des Getriebes die Schmierstofffüllmenge auf die Füllmenge, die auf dem... -
Seite 15: Montage
5 | Montage Montage In diesem Kapitel finden Sie Informationen, wie Sie Standardausführungen von STÖBER Antrieben korrekt montieren und Personen- oder Sachschäden zu vermeiden können. Abweichende Informationen bei kundenspezifischen Ausführungen sind in den Auftragsunterlagen enthalten. Beachten Sie für die Montage und den elektrischen Anschluss des Motors die technische Dokumentation des Motors. Untersuchen Sie den Antrieb auf Transport- oder Lagerschäden. -
Seite 16: Zulässige Kippmomente Am Getriebeeintrieb
5 | Montage Information Um die Montage des Motors zu erleichtern, halten Sie sich, wenn möglich, an folgende übergeordnete Montagereihenfolge: ▪ Zuerst Motor an das Getriebe montieren und dann den Getriebemotor an die Maschine; ▪ Motor mit der Motorwelle senkrecht nach unten an das Getriebe montieren, damit ungünstige Verlagerungen und eine Verkantung der Motorwelle vermieden wird. -
Seite 17: Motor An Getriebe Mit Adapter Me/Mel/Mf/Mfl Montieren
5 | Montage ∅d [mm] r [µm] d ≤ 10 10 < d ≤ 18 18 < d ≤ 30 30 < d ≤ 50 50 < d ≤ 80 Zentrierdurchmesser [mm] Flanschgröße kx [µm] pl [µm] 50 – 95 65 –... - Seite 18 5 | Montage 2. Entfernen Sie die Transportabdeckung des Motoradapters. 3. Entfernen Sie vollständig den Korrosionsschutz von der Motorwelle und den Kontaktflächen von Motor und Motoradapter. 4. Entfetten Sie sorgfältig die Innenbohrung der Klemmnabe (14) und, wenn vorhanden, die Außen- und Innenoberfläche der Klemmbuchse (6) für die Motorwelle.
- Seite 19 5 | Montage Abb. 1: Montage eines Motors an ein Planetengetriebe mit Flanschwelle und Motoradapter ME (Beispiel) Drehmomentschlüssel Sechskanteinsatz Motoradapter Planetengetriebe Klemmbuchse (wenn vorhanden) Motorwelle Motor Schraube Schlitz der Klemmnabe Klemmschraube Kerbstift Verschlussschraube Klebeschild Klemmnabe...
-
Seite 20: Motor An Getriebe Mit Adapter Mb Montieren
5 | Montage Anzugsdrehmomente für die Klemmschraube (11) ME/MF MEL/MFL [mm] [Nm] [mm] [Nm] PH331 PH332 – – – PH431 PH432 PH531 PH532 PH731 PH732 PH831 PH832 PH942 PH1042 Verwendete Abkürzungen: § KS = Nenndurchmesser der Klemmschraube (11) § = Anzugsdrehmoment für die Klemmschraube (11) §... -
Seite 21: Getriebe An Maschine Montieren
5 | Montage Vorgehensweise 1. Entfernen Sie den Korrosionsschutz von den Kontaktflächen der Flanschwelle und des Antriebselements. 2. Zentrieren Sie das Antriebselement über den inneren oder äußeren Passrand des Flanschwelle. Der innere Passrand hat eine Passung ISO H6, der äußere Passrand ISO h7 (siehe dazu Abbildung im Kapitel Getriebe an Maschine montieren [} 21]). -
Seite 22: Anzugsdrehmomente
5 | Montage Tab. 3: Montage des Getriebes an die Maschine am Beispiel von PH431 (links) und PH1042 (rechts) Gewindebohrung der Flanschwelle Äußerer Passrand der Flanschwelle Passrand/Passränder des Gehäuses Bohrung des Abriebsflansches Innerer Passrand der Flanschwelle Gewindebohrung für Demontage (wenn vorhanden) Getriebetyp Schraubenanzahl... - Seite 23 5 | Montage Anzugsdrehmoment M [Nm] Gewinde Festigkeitsklasse 8.8 Festigkeitsklasse 10.9 Festigkeitsklasse 12.9 1057 1136 1329 1176 1674 1959 1597 2274 2662 2778 3957 4631 Tab. 5: Anzugsdrehmomente für Schrauben mit metrischem Regelgewinde nach DIN 13-1 (Reibwert µ = 0,14).
-
Seite 24: Inbetriebnahme
6 | Inbetriebnahme Inbetriebnahme Vor der Inbetriebnahme WARNUNG! Bewegte Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! Schalten Sie vor den Arbeiten die Maschine mit dem Hauptschalter ab und sichern Sie den Hauptschalter gegen Wiedereinschalten. Stellen Sie sicher, dass vor der Inbetriebnahme des Antriebs folgende Voraussetzungen erfüllt sind: §... - Seite 25 6 | Inbetriebnahme Die maximale Oberflächentemperatur stellt sich je nach Auslastung des Antriebs in ca. 3 Stunden ein und darf bei höchster Umgebungstemperatur den Maximalwert von 90° C nicht überschreiten. Setzen Sie bei einer Überschreitung des Maximalwertes den Antrieb sofort still und nehmen Sie Kontakt mit dem STÖBER Service auf.
-
Seite 26: Instandhaltung
7 | Instandhaltung Instandhaltung Reinigung Wenn die Oberfläche des Getriebes/Getriebemotors verschmutzt ist, ist eine ausreichende Wärmeabfuhr über die Umgebungsluft nicht mehr möglich. Dadurch können unzulässig hohe Betriebstemperaturen auftreten, welche die Schmierwirkung des Schmierstoffs verringern und seine Alterung beschleunigen. Dies wirkt sich negativ auf die Lebensdauer des Getriebes/Getriebemotors aus. -
Seite 27: Intervall
7 | Instandhaltung Intervall Tätigkeit Alle 3000 Betriebsstunden oder Wellendichtringe auf äußere Schäden und Leckage prüfen alle 6 Monate Jährlich Lackierung auf Beschädigung prüfen und ggf. ausbessern Anzugsdrehmomente der Schraubverbindungen zwischen Getriebe/Maschine und zwischen Getriebewelle/Antriebselementen überprüfen (siehe Kapitel Anzugsdrehmomente) Behebung von Störungen WARNUNG! Bewegte Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! Schalten Sie vor den Arbeiten die Maschine mit dem Hauptschalter ab und sichern Sie den Hauptschalter gegen Wiedereinschalten. -
Seite 28: Instandsetzung
Wenn möglich, digitales Foto des Antriebs oder eine Videoaufnahme des Antriebs im Zusammenhang mit der Störung Kontaktdaten Muttergesellschaft Deutschland STÖBER Antriebstechnik GmbH + Co. KG Kieselbronner Straße 12 75177 Pforzheim Deutschland Service-Hotline +49 7231 582-3000 mail@stoeber.de Kontaktdaten Tochtergesellschaft USA STOBER Drives Inc. 1781 Downing Drive Maysville, KY 41056 Service Hotline +1 606 563-6035 service@stober.com... -
Seite 29: Demontage Und Entsorgung
8 | Demontage und Entsorgung Demontage und Entsorgung Demontage WARNUNG! Bewegte Maschinenteile können schwere Verletzungen bis hin zum Tod verursachen! Schalten Sie vor den Arbeiten die Maschine mit dem Hauptschalter ab und sichern Sie den Hauptschalter gegen Wiedereinschalten. WARNUNG! Abstürzende schwerkraftbelastete Achsen oder Vertikalachsen können schwere Verletzungen bis hin zum Tod verursachen! Fahren Sie schwerkraftbelastete Achsen oder Vertikalachsen in ihre unterste Position, verriegeln oder stützen sie mechanisch ab, bevor Sie den Gefährdungsbereich betreten. - Seite 30 443354_de.00 02/2023 STÖBER Antriebstechnik GmbH + Co. KG Kieselbronner Str. 12 75177 Pforzheim Germany Tel. +49 7231 582-0 mail@stoeber.de www.stober.com 24 h Service Hotline +49 7231 582-3000 www.stober.com...
