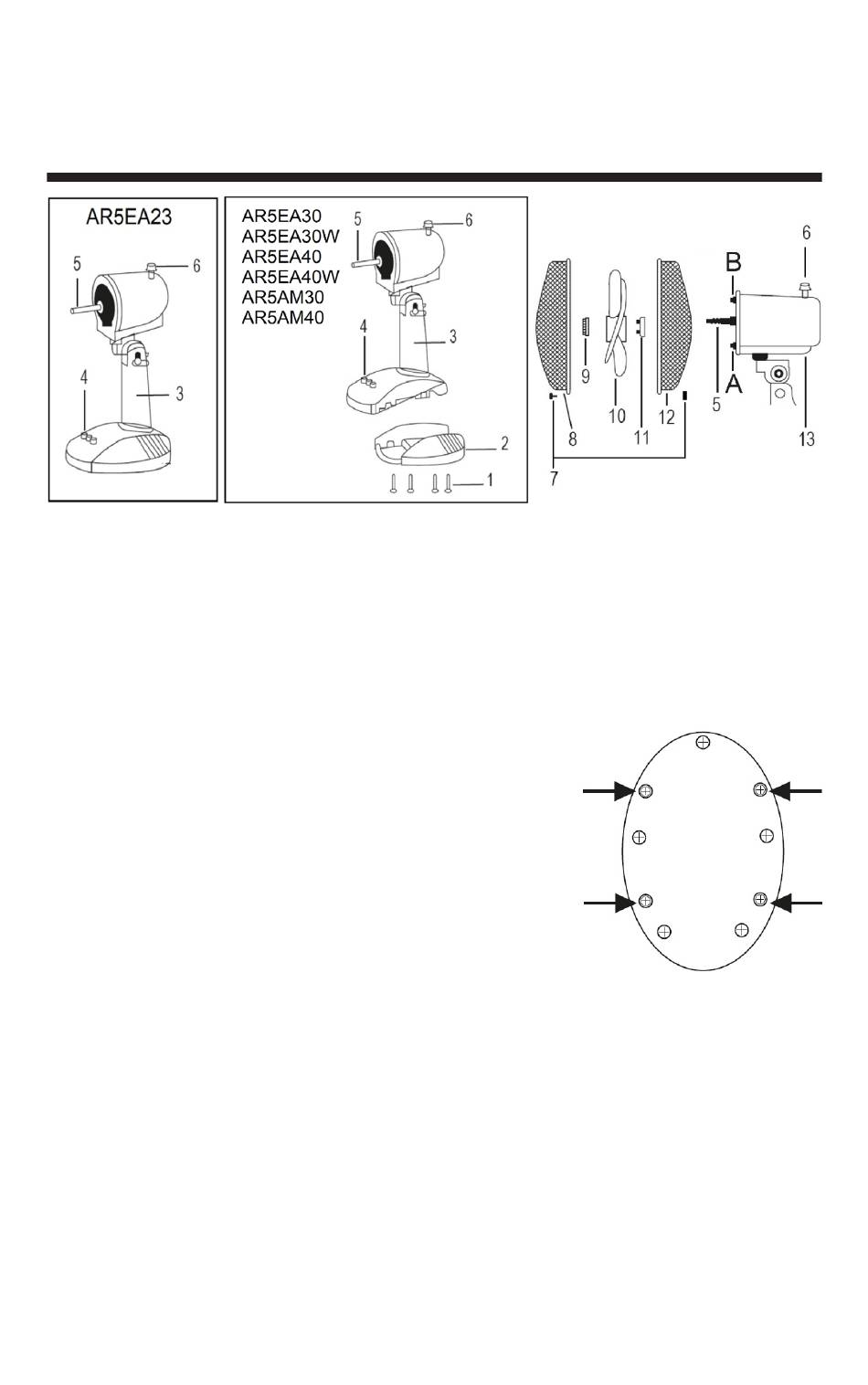

1. Śruby (4 szt.)
2. Podstawa
3. Korpus
4. Panel sterowania
5. Wał napędu
6. Pokrętło oscylacji
7. Śruba zabezpieczająca
8. Przednia siatka ochronna
1. Zamontować podstawę do głównego korpusu
wentylatora, mocując ją za pomocą 4 dołączonych
śrub, jak pokazano na rysunku obok (mod.
AR5EA30, AR5EA30W, AR5EA40, AR5EA40W,
AR5AM30, AR5AM40).
2. Odkręcić nakrętkę mocującą tylnej siatki ochronnej
(11) z wału napędu (5), przekręcając w kierunku
przeciwnym do ruchu wskazówek zegara.
3. Założyć tylną siatkę ochronną (12) na wał napędowy
(5) w taki sposób, aby umieszczony w tylnej części
uchwyt znalazł się u góry, a dwa sworznie blokujące
(A-B) weszły do pionowych otworów w tylnej siatce. Przykręcić nakrętkę
mocującą (11), obracając w kierunku zgodnym z ruchem wskazówek zegara.
4. Założyć wirnik (10) na wał napędu (5) i zamocować go, przekręcając w kierunku
przeciwnym do ruchu wskazówek zegara specjalną nakrętkę mocującą (9).
5. Otworzyć zaciski przedniej siatki ochronnej (8) i umieścić ją na siatce tylnej
(12) w taki sposób, aby logo na środkowej plakietce było umieszczone
poziomo względem podłogi.
6. Po znalezieniu właściwego położenia zamknąć zaciski i włożyć śrubę
zabezpieczającą siatkę (7).
70
MONTAŻ
9. Nakrętka mocująca wirnik
10. Wirnik
11. Nakrętka mocująca tylną siatkę
ochronną
12. Tylna siatka ochronna
13. Korpus silnika
A-B. Sworznie blokujące tylnej siatki
ochronnej
