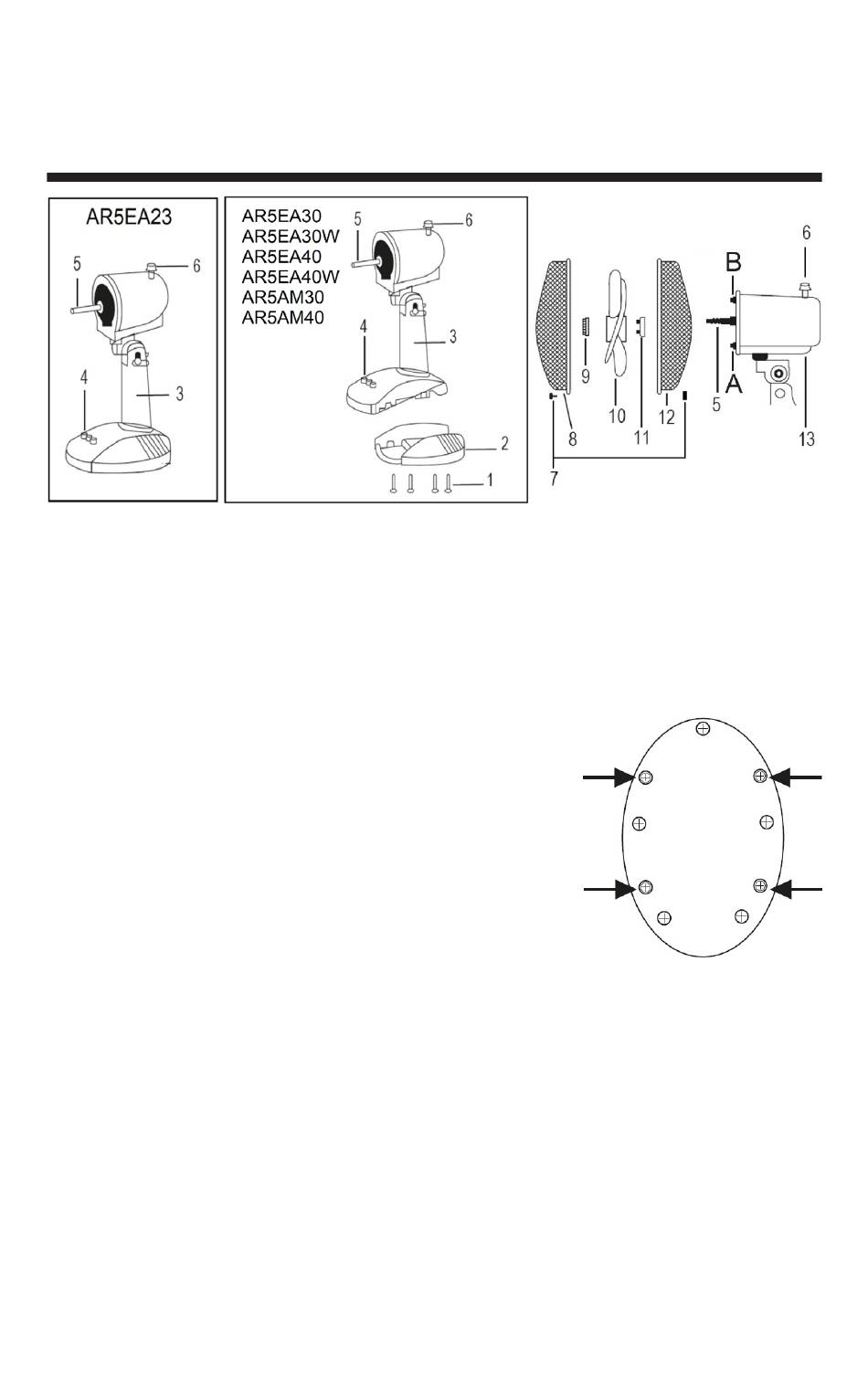

1. Skrutky (4 kusy)
2. Základňa
3. Telo spotrebiča
4. Ovládací panel
5. Hriadeľ motora
6. Otočný ovládač
7. Bezpečnostná skrutka
1. Upevnite základňu na hlavné telo spotrebiča
pomocou 4 dodaných skrutiek tak, ako je
znázornené na obrázku (mod. AR5EA30,
AR5EA30W,
AR5AM30, AR5AM40).
2. Otáčaním proti smeru hodinových ručičiek
odskrutkujte maticu upevňovacej mriežky
vzadu (11) z hnacieho hriadeľa (5).
3. Zadnú mriežku (12) nasuňte na hriadeľ
motora (5) tak, aby rukoväť na zadnej strane
smerovala hore a uzamykacie kolíky (A-B)
boli vo vertikálnych otvoroch zadnej mriežky.
4. Poistný krúžok (11) zaskrutkujte otáčaním v smere hodinových
ručičiek.
5. Ventilátor (10) naložte na hriadeľ motora (5) a otáčaním proti smeru
hodinových ručičiek upevnite poistný krúžok (9).
6. Otvorte svorky prednej mriežky (8) a umiestnite ju na zadnú mriežku
(12) tak, aby bolo logo na strednom čape umiestnené vodorovne,
rovnobežne s podlahou.
7. Nájdite správnu polohu na zaistenie svoriek a vložte bezpečnostnú
skrutku mriežky (7).
MONTÁŽ
AR5EA40,
8. Predná mriežka
9. Uzamykací krúžok ventilátora
10. Ventilátor
11. Poistný krúžok zadnej mriežky
12. Zadná mriežka
13. Motor
AR5EA40W,
53
