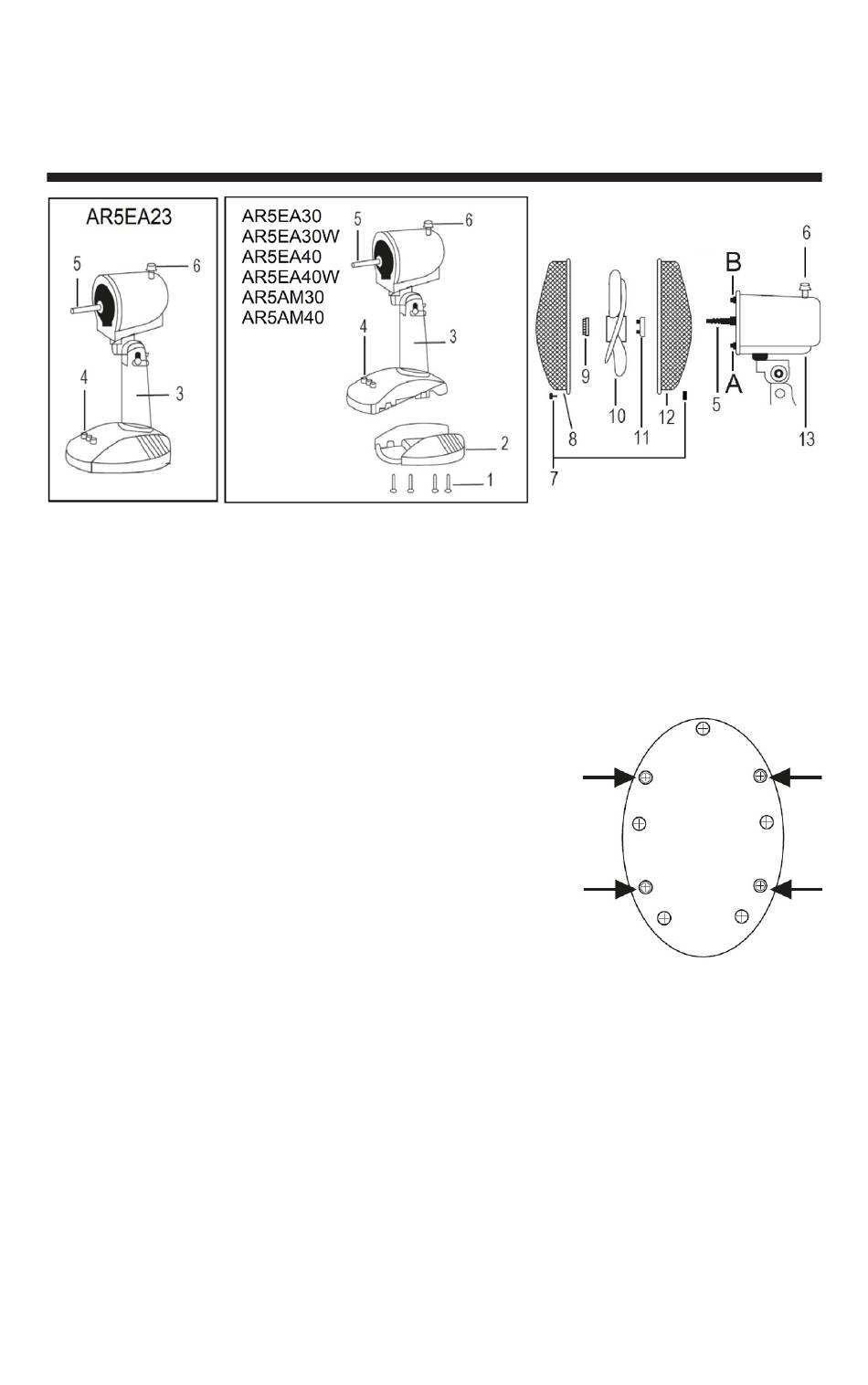

1. Šrouby (4 kusy)
2. Základna
3. Tělo spotřebiče
4. Ovládací panel
5. Hřídel motoru
6. Otočný ovladač
7. Bezpečnostní šroub
1. Upevněte základnu na hlavní tělo spotřebiče
pomocí 4 dodaných šroubů tak, jak je
znázorněno na obrázku (mod. AR5EA30,
AR5EA30W,
AR5AM30, AR5AM40).
2. Otáčením proti směru hodinových ručiček
odšroubujte matici upevňovací mřížky vzadu
(11) z hnacího hřídele (5).
3. Zadní mřížku (12) nasuňte na hřídel motoru
(5) tak, aby rukojeť na zadní straně směřovala
nahoru a uzamykací kolíky (A-B) byly ve
vertikálních otvorech zadní mřížky.
4. Pojistný kroužek (11) zašroubujte otáčením ve směru hodinových
ručiček.
5. Ventilátor (10) naložte na hřídel motoru (5) a otáčením proti směru
hodinových ručiček upevněte pojistný kroužek (9).
6. Otevřete svorky přední mřížky (8) a umístěte ji na zadní mřížku (12)
tak, aby bylo logo na středním čepu umístěno vodorovně, rovnoběžně
s podlahou.
7. Najděte správnou polohu na zajištění svorek a vložte bezpečnostní
šroub mřížky (7).
MONTÁŽ
AR5EA40,
8. Přední mřížka
9. Uzamykací kroužek ventilátoru
10. Ventilátor
11. Pojistný kroužek zadní mřížky
12. Zadní mřížka
13. Motor
AR5EA40W,
