8. Bei Störungen

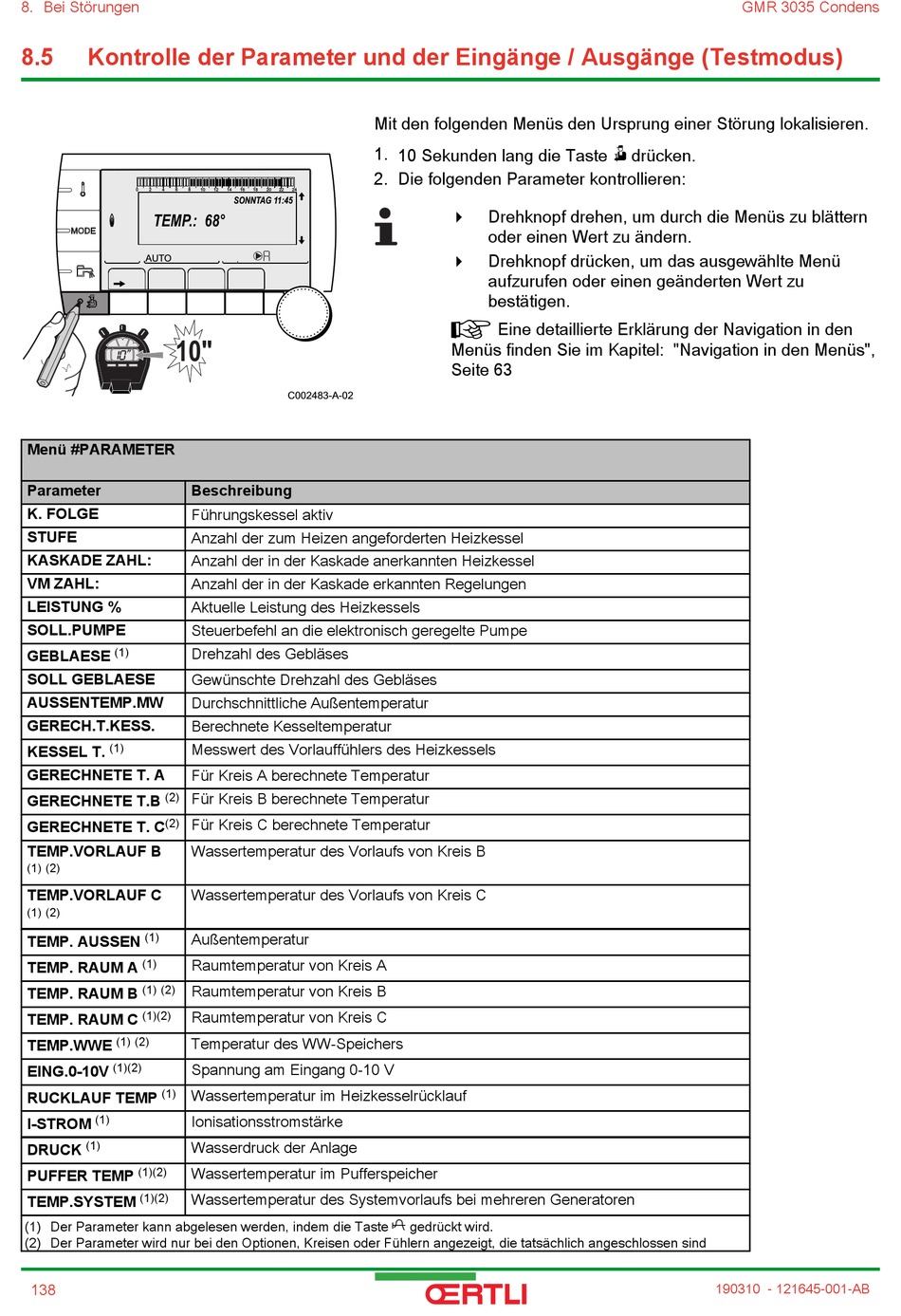

8.5 Kontrolle der Parameter und der Eingänge / Ausgänge (Testmodus)
0 2 4 6 8
E
1 TEMP.: 68°
2
1
D
2
bar
# F
% $
AUTO
J I
10"
Menü #PARAMETER
Parameter Beschreibung
Führungskessel aktiv
K. FOLGE
Anzahl der zum Heizen angeforderten Heizkessel
STUFE
Anzahl der in der Kaskade anerkannten Heizkessel
KASKADE ZAHL:
Anzahl der in der Kaskade erkannten Regelungen
VM ZAHL:
Aktuelle Leistung des Heizkessels
LEISTUNG %
Steuerbefehl an die elektronisch geregelte Pumpe
SOLL.PUMPE
Drehzahl des Gebläses
(1)
GEBLAESE
Gewünschte Drehzahl des Gebläses
SOLL GEBLAESE
Durchschnittliche Außentemperatur
AUSSENTEMP.MW
Berechnete Kesseltemperatur
GERECH.T.KESS.
Messwert des Vorlauffühlers des Heizkessels
(1)
KESSEL T.
Für Kreis A berechnete Temperatur
GERECHNETE T. A
Für Kreis B berechnete Temperatur
(2)
GERECHNETE T.B
(2) Für Kreis C berechnete Temperatur
GERECHNETE T. C
Wassertemperatur des Vorlaufs von Kreis B
TEMP.VORLAUF B
(1) (2)
Wassertemperatur des Vorlaufs von Kreis C
TEMP.VORLAUF C
(1) (2)
Außentemperatur
(1)
TEMP. AUSSEN
(1) Raumtemperatur von Kreis A
TEMP. RAUM A
Raumtemperatur von Kreis B
(1) (2)
TEMP. RAUM B
Raumtemperatur von Kreis C
(1)(2)
TEMP. RAUM C
Temperatur des WW-Speichers
(1) (2)
TEMP.WWE
Spannung am Eingang 0-10 V
(1)(2)
EING.0-10V
(1) Wassertemperatur im Heizkesselrücklauf
RUCKLAUF TEMP
Ionisationsstromstärke
(1)
I-STROM
(1) Wasserdruck der Anlage
DRUCK
Wassertemperatur im Pufferspeicher
(1)(2)
PUFFER TEMP
(1)(2) Wassertemperatur des Systemvorlaufs bei mehreren Generatoren
TEMP.SYSTEM
(1) Der Parameter kann abgelesen werden, indem die Taste f gedrückt wird.
(2) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind
138
10 12 14 16 18 20 22 24
SONNTAG 11:45
!
 :
STD
C002483-A-02
Mit den folgenden Menüs den Ursprung einer Störung lokalisieren.
1. 10 Sekunden lang die Taste - drücken.
2. Die folgenden Parameter kontrollieren:
Drehknopf drehen, um durch die Menüs zu blättern
4
oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü
4
aufzurufen oder einen geänderten Wert zu
bestätigen.
¼ Eine detaillierte Erklärung der Navigation in den
Menüs finden Sie im Kapitel: "Navigation in den Menüs",
Seite 63
