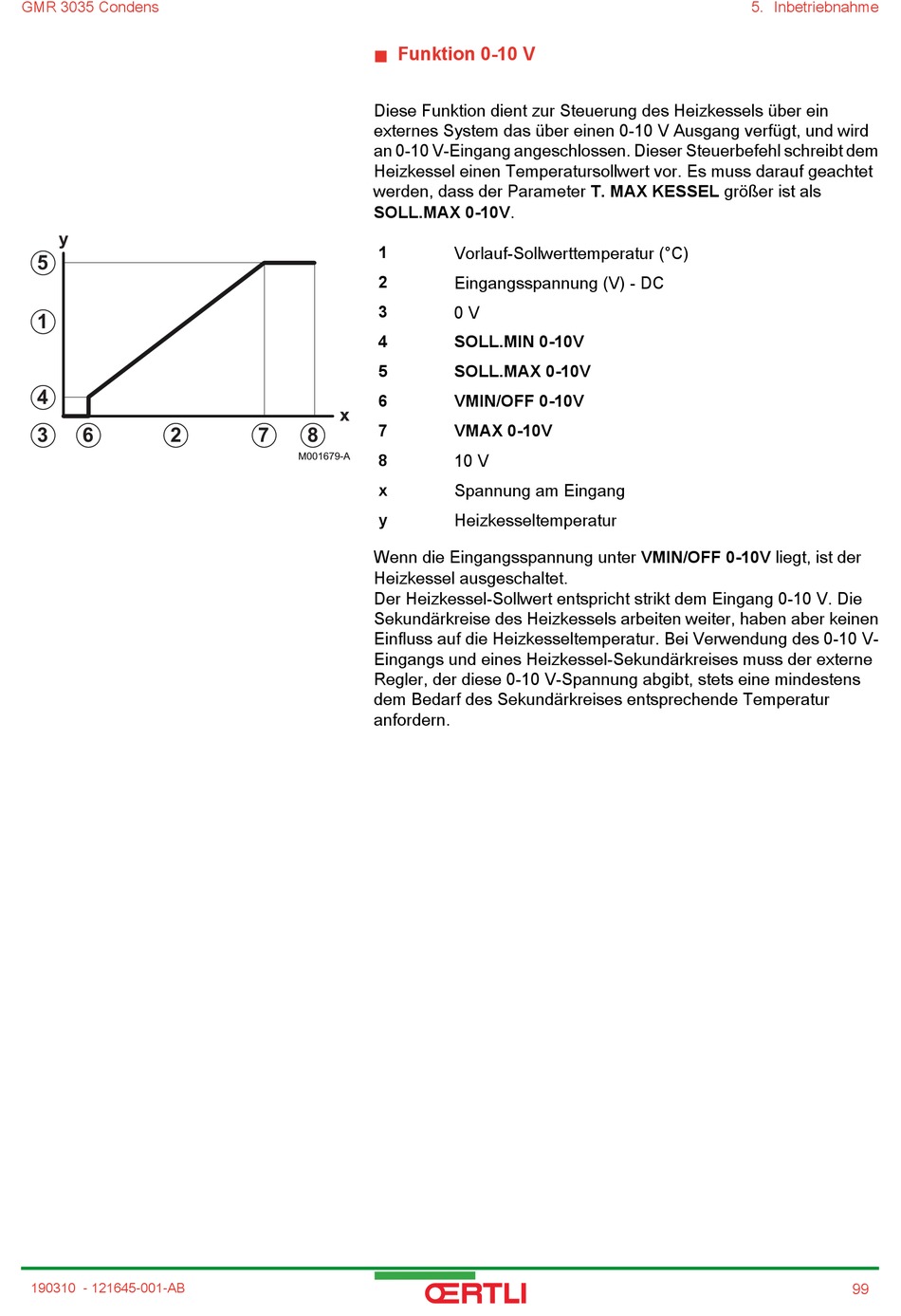

n Funktion 0-10 V
Diese Funktion dient zur Steuerung des Heizkessels über ein
externes System das über einen 0-10 V Ausgang verfügt, und wird
an 0-10 V-Eingang angeschlossen. Dieser Steuerbefehl schreibt dem
Heizkessel einen Temperatursollwert vor. Es muss darauf geachtet
werden, dass der Parameter T. MAX KESSEL größer ist als
SOLL.MAX 0-10V.
1
2
3
4
5
6
7
7 8
8
M001679-A
x
y
Wenn die Eingangsspannung unter VMIN/OFF 0-10V liegt, ist der
Heizkessel ausgeschaltet.
Der Heizkessel-Sollwert entspricht strikt dem Eingang 0-10 V. Die
Sekundärkreise des Heizkessels arbeiten weiter, haben aber keinen
Einfluss auf die Heizkesseltemperatur. Bei Verwendung des 0-10 V-
Eingangs und eines Heizkessel-Sekundärkreises muss der externe
Regler, der diese 0-10 V-Spannung abgibt, stets eine mindestens
dem Bedarf des Sekundärkreises entsprechende Temperatur
anfordern.
Vorlauf-Sollwerttemperatur (°C)
Eingangsspannung (V) - DC
0 V
SOLL.MIN 0-10V
SOLL.MAX 0-10V
VMIN/OFF 0-10V
VMAX 0-10V
10 V
Spannung am Eingang
Heizkesseltemperatur
