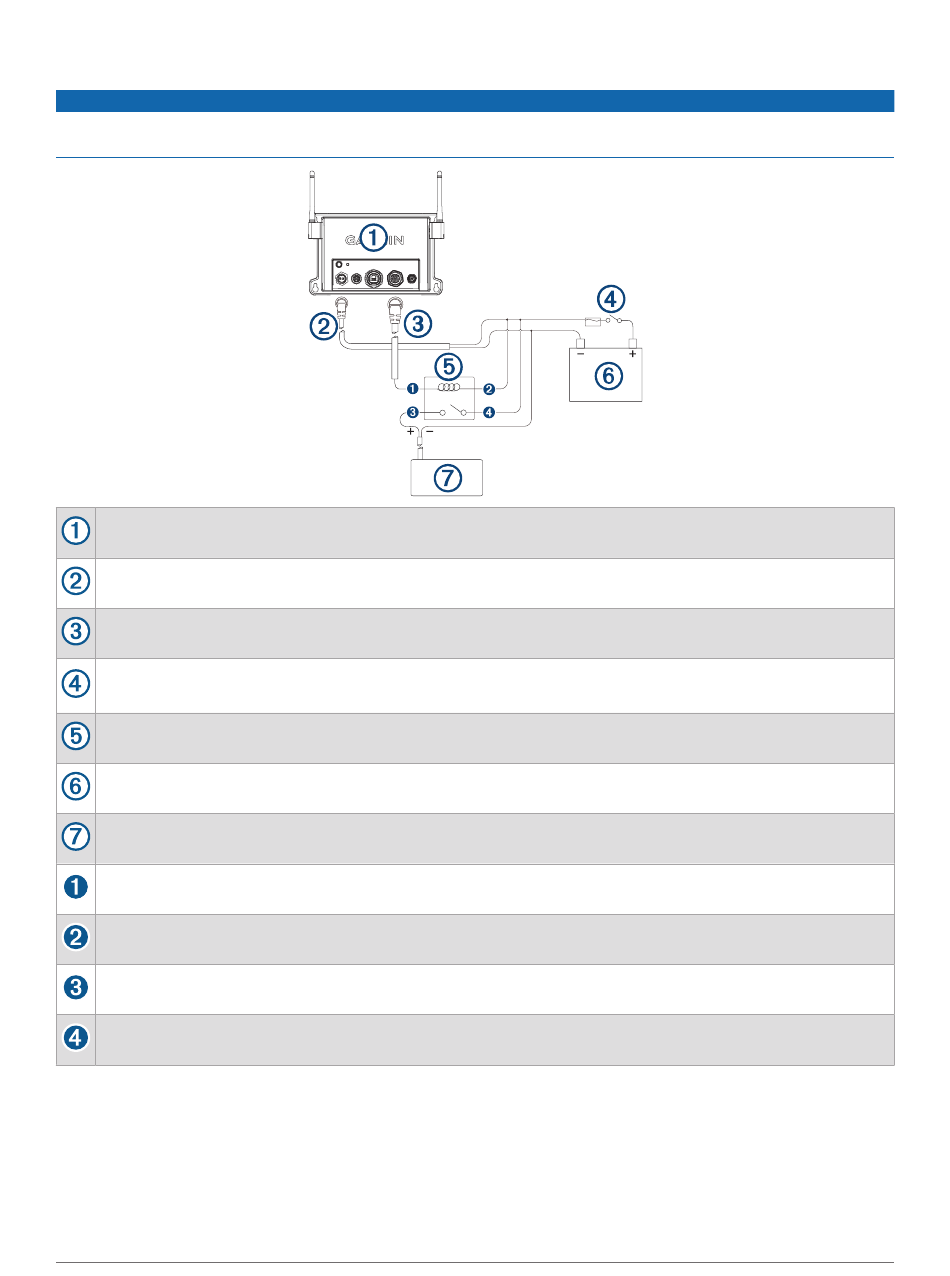

Relais-Schaltplan
Zum Vermeiden möglicher Schäden am Relaisschalter, am GTB 10 Blackbox-Gerät und am geschalteten Gerät
müssen Sie diesen Relaisschalter an einem trockenen Standort installieren.
GTB 10 Blackbox-Gerät
Netzkabel des GTB 10 Blackbox-Geräts
GTB 10 IN/OUT Kabel, dazugehörige Relaisleitung
Optionaler Schalter für die Stromversorgung des GTB 10 (Muss für den Remote-Betrieb eingeschaltet
sein)
Relais (ein 12-V-Relais ist im Lieferumfang enthalten)
Stromversorgung
Das über das Relais bediente Gerät, z. B. ein Licht
Negative Steuerleitung, weiß
Positive Steuerleitung, schwarz
Negative stromführende Leitung, blau
Positive stromführende Leitung, gelb
