Konig + Neurath NET.WORK.PLACE ORGANIC Montageanleitung Seite 19

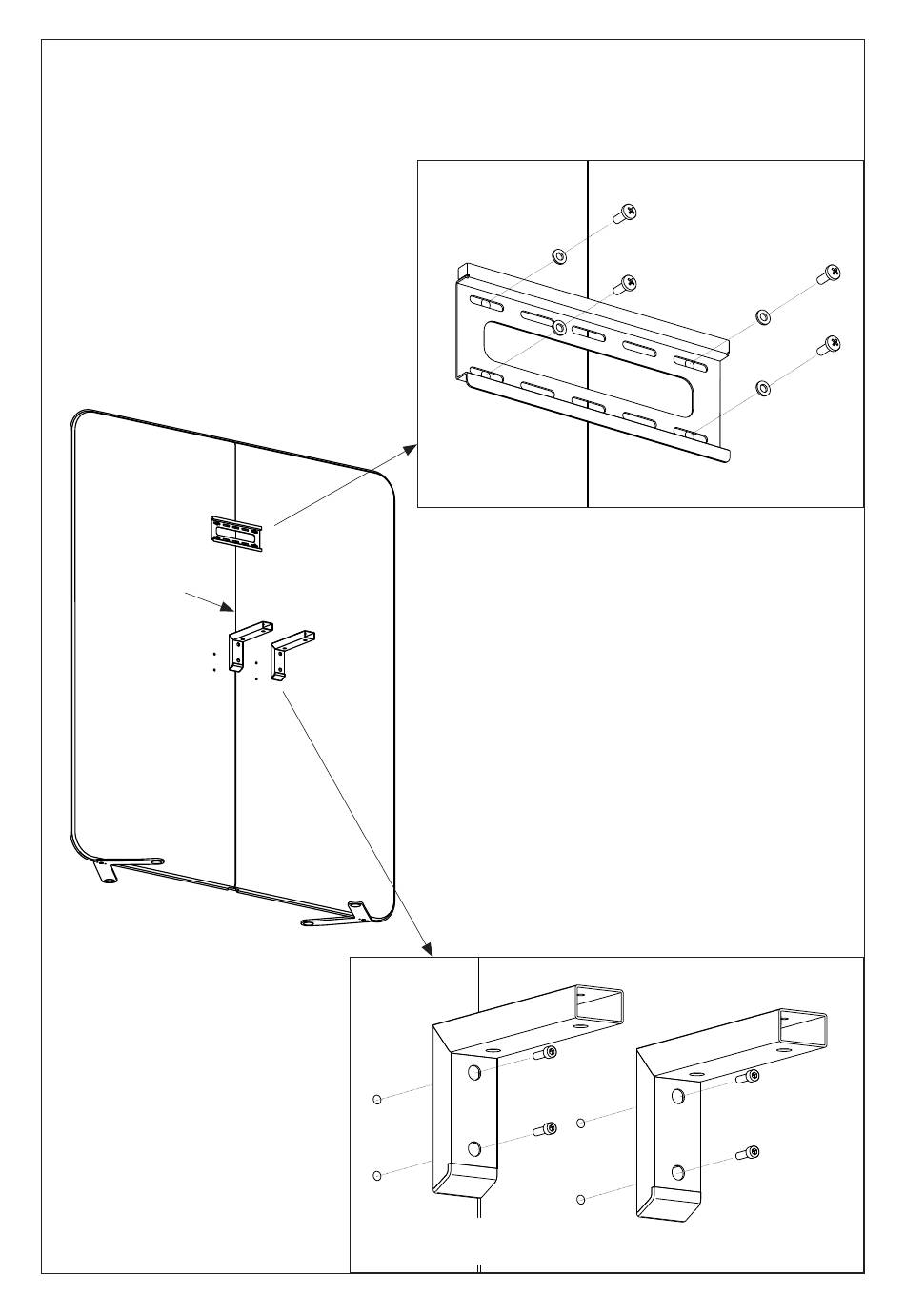

MEDIENWAND MONTIEREN
FITTING MEDIA WALL
Reißverschluss
Zip fastener
Montage der Fußausleger
siehe Seite 16.
Assembly of cantilever feet
as discribed on page 16.
U-Scheibe (B1)
Washer (B1)
Hinweis bei Monitormontage:
Erst Kabel durch die Wand verlegen
(Reißverschluss), dann Winkel und Tisch
montieren.
Note on monitor assembly:
First route cable through the wall (zip fastener),
then mount bracket and table.
Winkel für Tisch
Bracket for table
M6x20 (C2)
M6x20 (SW5)
19
