All manuals and user guides at all-guides.com

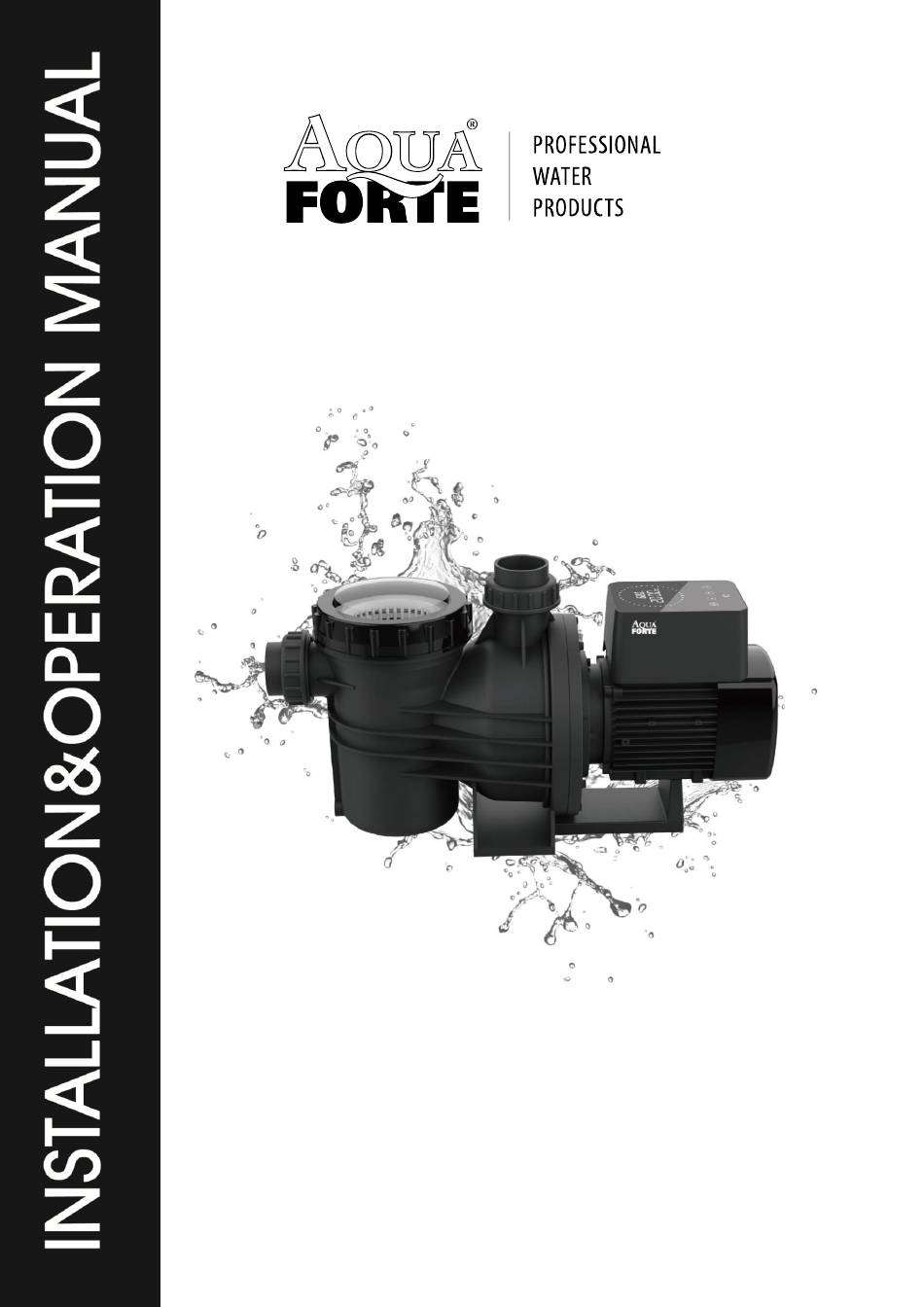

VARIABLE SPEED POOL PUMP
Models: Vario1.1/Vario1.5/Vario2.2
Thank you for purchasing our variable speed pool pumps, this manual contains
important information that will help you in operating and maintaining this product. Please
read the manual carefully before installation & operation and retain it for future reference.

Werbung

loading

Verwandte Anleitungen für Aqua Forte Vario1.1

Inhaltszusammenfassung für Aqua Forte Vario1.1

  • Seite 1 All manuals and user guides at all-guides.com VARIABLE SPEED POOL PUMP Models: Vario1.1/Vario1.5/Vario2.2 Thank you for purchasing our variable speed pool pumps, this manual contains important information that will help you in operating and maintaining this product. Please read the manual carefully before installation & operation and retain it for future reference.
  • Seite 2 All manuals and user guides at all-guides.com CONTENTS 1. IMPORTANT SAFETY INSTRUCTIONS ............1 2. TECHNICAL SPECIFICATIONS ..............1 3. OVERALL DIMENSION ................1 4. INSTALLATION .................... 2 5. SETTING & OPERATION ................3 6. REPLACEMENT PARTS ................6 7. WIRING CONNECTION ................8 8.
  • Seite 3 • Before servicing the pump, switch OFF power to the pump by disconnecting the main circuit to the pump and release all pressure from pump and piping system. • Never tighten or loosen screws while the pump is operating. • Do not block the pump suction. 2. TECHNICAL SPECIFICATIONS Vario1.1 Vario1.5 Vario2.2 Model Input Power Output Power 0.75...
  • Seite 4 All manuals and user guides at all-guides.com 3. OVERALL DIMENSION Model (KG) (KG) Vario1.1 16.9 19.5 Vario1.5 17.9 Vario2.2 20.8 4. INSTALLATION 4.1. Pump Location 1). Locate pump as close to pool as practical and run suction lines as direct as possible to reduce friction loss.
  • Seite 5 All manuals and user guides at all-guides.com recommend that a valve, elbow or tee installed in the suction line should be no closer to the front of the pump than five times the suction line diameter. 4.3. Valves and Fittings 1).
  • Seite 6 All manuals and user guides at all-guides.com 5.2 Mode Selection This variable speed pool pumps has 3 speed ranges, you can either run your pump at a constant speed choosing from or set up to 4 timers for daily operation, each with an individual speed.
  • Seite 7 All manuals and user guides at all-guides.com 5.3 Speed Setting Note: The inverter module can be operated manually or automatically at regular intervals. The system automatically saves the 4 latest valid settings. Buttons Screen Comments Used When plug in, this button lights on, the device still in OFF mode.
  • Seite 8 All manuals and user guides at all-guides.com 5.5 Parameter Setting Under OFF mode, hold for 3 second to enter parameter settings. Parameter Description Default Setting Setting Range Priming time 0 minutes 0~10min, by 1 minute increments Minimum RPM 1400rpm 2900rpm 1200~2900rpm, by 100rpm increments 2000rpm 1400rpm...
  • Seite 9 All manuals and user guides at all-guides.com 6.2 Parts Listing Name NAME Union Collar Flat Key Slip Adapter O-Ring O-Ring Impeller Drain Plug Mechanical Seal O-Ring Seal Plate Pump Body Washer Strainer Basket Hexagon bolt O-Ring Motor Transparent Lid Washer Nut For Lid Hexagon bolt O-Ring...
  • Seite 10 All manuals and user guides at all-guides.com 7. WIRING CONNECTION Warning: All electrical wiring MUST conform with applicable National Electrical Safety Code (NESC) and National Electric Code (NEC). Please refer to the below schematic for information on how to correctly install your pump. Three phase pump AC power input Breaker...
  • Seite 11 All manuals and user guides at all-guides.com 8. EXTERNAL CONTROL（Not included in standard model） External control can be enabled via following contacts. Pressing on/off can stop the pump even if working via an external controller. a. Digital Input： To enable external speed control, connect one of the digits from Di1/2/3/4 to COM.
  • Seite 12 All manuals and user guides at all-guides.com 9. TROUBLE SHOOTING Problem Corrective solution •Power Supply fault, disconnected or defective wiring Pump Does Not Start • Fuses blown or thermal overload open • Check the rotation of the motor shaft for free movement and lack of obstruction.
  • Seite 13 All manuals and user guides at all-guides.com however when it appears a fourth time, the device will stop working, to resume operation, unplug the device and plug in & restart again. 11. MAINTENANCE Emptying the strainer basket, the basket should be inspected frequently through the transparent lid and emptied when a build-up of rubbish is evident.
  • Seite 14 All manuals and user guides at all-guides.com RD356 version 1.01...
  • Seite 15 All manuals and user guides at all-guides.com VARIABELE SNELHEID ZWEMBADPOMP Modellen: Vario 1.1 / Vario 1.5 / Vario 2.2 Wij danken u voor de aankoop van deze zwembadpomp met variabele snelheid. Deze handleiding bevat belangrijke informatie die u zal helpen bij het in gebruik nemen en onderhouden van het product.
  • Seite 16 All manuals and user guides at all-guides.com INHOUD 1. BELANGRIJKE VEILIGHEIDSINFORMATIE EN -INSTRUCTIES....1 2. TECHNISCHE SPECIFICATIES ..............1 3. AFMETINGEN ....................1 4. INSTALLEREN ..................... 2 5. INSTELLINGEN EN IN GEBRUIK NEMEN VAN DE POMP ......3 6. VERVANGONDERDELEN ................6 7.
  • Seite 17 All manuals and user guides at all-guides.com 1. BELANGRIJKE VEILIGHEIDSINSTRUCTIES Deze handleiding bevat installatie- en bedieningsinstructies voor de geleverde pomp. Raadpleeg uw leverancier bij eventuele vragen met betrekking tot de pomp en de installatie ervan.. 1.1 Bij het installeren en het gebruik van het elektrische apparaat, moeten de volgende basis voorzorgsmaatregelen in acht worden genomen: •GEVAAR VOOR ELEKTRISCHE SCHOK.
  • Seite 18 All manuals and user guides at all-guides.com 2.TECHNISCHE SPECIFICATIES Vario1.1 Vario1.5 Vario2.2 Model Afgenomen vermogen Afgegeven 0.75 vermogen Ampère 12.5 Max. flow m³ /h 22.8 Max. opvoerhoogte 16.5 Stroomvoorziening V/Ph/Hz 220-240/1/50 Aansluitingen Motorsnelheid 1200-2900 3. AFMETINGEN Model (KG) (KG) Vario1.1 16.7...
  • Seite 19 All manuals and user guides at all-guides.com 4. INSTALLATIE 4.1 Pomp Locatie 1).Plaats de pomp zo dicht mogelijk bij het zwembad als praktisch is en zorg ervoor dat deleidingen tussen het zwembad en de pomp en vervolgen terug naar het zwembad zo kort mogelijk zijn en met zo min mogelijk bochten en aftakkingen.
  • Seite 20 All manuals and user guides at all-guides.com 3).Gebruik een terugslagklep in de afvoerleiding wanneer de pomp wordt gebruikt in een toepassing waarbij na de pomp grote hoogten in de leiding moeten worden overbrugt. 4).Zorg ervoor dat u terugslagkleppen installeert wanneer de pomp parallel met een andere pomp installeert.
  • Seite 21 All manuals and user guides at all-guides.com 5.2 Selecteren van de juiste modus Deze “Variabele speedpump” heeft 3 verschillende snelheden. U kan er voor kiezen om de pomp constant op 1 snelheid te laten lopen door het selecteren van de volgende knop: of u kan tot 4 timers instellen foor dagelijks gebruik, elke met zijn eigen snelheid.
  • Seite 22 All manuals and user guides at all-guides.com 5.3 Instellen snelheden Let op!: De inverter modus kan handmatig of automatisch met regelmatige intervallen aangestuurd worden. De pomp slaat automatisch de laatste 4 juist ingegeven instellingen op. Benodigde Scherm Opmerkingen knoppen Wanneer u stroom op de pomp zet, zal deze knop oplichten. De pomp is dan nog steeds in de “OFF-modus”...
  • Seite 23 All manuals and user guides at all-guides.com 5.4 Timer instellingen *Overlappende tijdvakken worden door de pomp als niet juist gezien. De pomp zal dan draaien op de eerste ingestelde en juiste instelling. *Wanneer u tijdens de instellingen het Timer instellingen menu wil verlaten drukt u voor langer dan 3 seconden op: a naar Timer instellingen 1.
  • Seite 24 All manuals and user guides at all-guides.com 6. REPLACEMENT PARTS 6.1 Onderdelentekening...
  • Seite 25 All manuals and user guides at all-guides.com 6.2 Onderdelenlijst Naam Naam Union Collar Flat Key Slip Adapter O-Ring O-Ring Impeller Drain Plug Mechanical Seal O-Ring Seal Plate Pump Body Washer Strainer Basket Hexagon bolt O-Ring Motor Transparent Lid Washer Nut For Lid Hexagon bolt O-Ring Motor Support Plastic Sterips...
  • Seite 26 All manuals and user guides at all-guides.com 7. AANSLUITSCHEMA EN BEKABELING VAN DE POMP Waarschuwing: Alle elektrische bedrading moet voldoen aan de geldende National Electrical Safety Code (NESC) en de National Electric Code (NEC). En aangesloten worden volgens alle, in het land van installatie, geldende wetgeving voor het aansluiten en bekabelen van elektrische apparaten.
  • Seite 27 All manuals and user guides at all-guides.com ） 8. EXTERNEAANSTURING ( niet inbegrepen bij het standaard model De Externe aansturing kan worden ingeschakeld via de volgende contacten. Door op de aan/uit knop te drukken op de pomp zelf, kan ten aller tijde de pomp gestopt worden zelfs wanneer de pomp via een externe aansturing werkt.
  • Seite 28 All manuals and user guides at all-guides.com c. RS485: Om externe aansturing van de RPM te kunnen aansturen, verbindt u A en B, volgens het Modbus485 communicatie protocol. 9. PROBLEEMOPLOSSINGEN Probleem Mogelijke oplossing • Stroom toevoer fout. Los geraakte of defecte bekabeling. Pomp start niet •...
  • Seite 29 All manuals and user guides at all-guides.com 10. ERROR CODE Item Code Beschrijving Analyse E001 Abnormale stroomtoevoer Geen fout E002 Output over current Geen fout E101 Heat sink over heat Contacteer uw dealer E102 Heat sink sensor foutmelding. Contacteer uw dealer E103 Master driver board foutmelding Contacteer uw dealer...
  • Seite 30 All manuals and user guides at all-guides.com 12. Garantievoorwaarden Wanneer er een defect ontstaat aan de pomp binnen de garantietermijn en -voorwaarden, zal wanneer mogelijk, de producent het product repareren of onderdelen vervangen onder eigen kosten. De klant dient de door de leverancier opgestelde reclamatieprocedures te volgen om gebruik te kunnen maken van de garantie.
  • Seite 31 All manuals and user guides at all-guides.com VARIABLE SPEED POOL PUMPE Modell: Vario1.1/Vario1.5/Vario2.2 Vielen Dank, dass Sie sich für unsere Poolpumpen mit variabler Drehzahl entschieden haben.Dieses Handbuch enthält Wichtige Informationen, die Sie beim Betrieb und bei der Wartung dieses Produktes unterstützen. Bitte Lesen Sie das Handbuch sorgfältig durch, bevor...
  • Seite 32 All manuals and user guides at all-guides.com INHALT 1. WICHTIGE SICHERHEITSANWEISUNGEN ..........1 2. TECHNISCHE SPEZIFIKATIONEN ............. 1 3. ABMESSUNGEN ..................1 4. INSTALLATION .................... 2 5. EINSTELLUNG & BETRIEB ................ 3 6. ERSATZTEILE ..................... 6 7. KABELANSCHLUSS ................... 8 8.
  • Seite 33 Pumpe trennen und den gesamten Druck von Pumpe und Rohrleitungssystem ablassen. • Ziehen Sie die Schrauben niemals bei laufender Pumpe an oder lösen Sie sie nicht. • Blockieren Sie nicht die Ansaugung der Pumpe. 2. TECHNISCHE SPEZIFIKATIONEN Vario1.1 Vario1.5 Vario2.2 Model...
  • Seite 34 All manuals and user guides at all-guides.com 3. ABMESSUNGEN (KG) (KG) Vario1.1 16.7 19.5 Vario1.5 18.2 Vario2.2 19.4 4. INSTALLATION 4.1 Pumpenstandort 1).Stellen Sie die Pumpe so nah wie mö glich am Pool auf und verlegen Sie die Saugleitungen so direkt wie möglich um Reibungsverluste zu reduzieren.
  • Seite 35 All manuals and user guides at all-guides.com Druckseite sein. 3). Die Leitungen auf der Saugseite der Pumpe sollten so kurz wie möglich sein. 4). Bei den meisten Installationen wird empfohlen, ein Ventil (z.B. Kugelhahn) sowohl an der Saug- als auch an der Druckseite der Pumpe anzubringen, damit die Pumpe während der routinemäßigen Wartung herausgenommen werden kann.
  • Seite 36 All manuals and user guides at all-guides.com 5. EINSTELLUNG & BETRIEB 5.1 Interface Manual Mode Timer Mode Beschreibung An/Aus Lock/Mode: Wenn der Bildschirm entsperrt ist, dient diese Taste zur manuellen Einstellung und Geschwindigkeitsauswahl. Während der Bildschirm gesperrt ist, dient diese Schaltfläche zum Entsperren des Bildschirms.
  • Seite 37 All manuals and user guides at all-guides.com 5.3 Geschwindigkeitseinstellung Hinweis: Der Inverter kann in regelmäßigen Abständen manuell oder automatisch betrieben werden. Das System speichert automatisch die 4 zuletzt gültigen Einstellungen. Tasten Bildschirm Bemerkung Beim Einstecken leuchtet diese Taste, das Gerät befindet sich noch im AUS-Modus.
  • Seite 38 All manuals and user guides at all-guides.com 5.5 Parametereinstellung Im AUSModus, halten Sie für 3 Sekunden um in die Parametereinstellungen zu gelangen. Parameter Beschreibung Voreinstellungen Einstellbereich Ansaugzeit 0 Minuten 0~10min, in Schritten von einer Minute Minimum U/min. 1400 U/min. 1200 bis 2900 U/Min, in Schritten von 2900 U/min.
  • Seite 39 All manuals and user guides at all-guides.com Ersatzteilliste Name (engl.) Menge Name (engl.) Menge Union Collar Flat Key Slip Adapter O-Ring O-Ring Impeller Drain Plug Mechanical Seal O-Ring Seal Plate Pump Body Washer Strainer Basket Hexagon bolt O-Ring Motor Transparent Lid Washer Nut For Lid Hexagon bolt...
  • Seite 40 All manuals and user guides at all-guides.com 7. KABELANSCHLUSS Warnung: Alle elektrischen Verkabelungen MÜSSEN den geltenden nationalen Sicherheitsvorschriften (NESC) und den nationalen Sicherheitsvorschriften (DIN) entsprechen. In der folgenden Abbildung finden Sie Informationen zur korrekten Installation Ihrer Pumpe. (engl.) Three phase pump AC power input Breaker (Customer prepare)
  • Seite 41 All manuals and user guides at all-guides.com 8. EXTERNE STEUERUNG (nicht im Standardmodell enthalten) Die externe Steuerung kann über die folgenden Kontakte aktiviert werden. Durch Drücken von Ein / Aus kann die Pumpe angehalten werden, auch wenn mit einer externen Steuerung gearbeitet wird.
  • Seite 42 All manuals and user guides at all-guides.com c. RS485: Um die Drehzahl der externen Steuerpumpe zu aktivieren, verbinden Sie Klemme A und B über das Modbus485-Kommunikationsprotokoll. Display board RS485 9. FEHLERBEHEBUNG Problem Korrekturlösung • Stromversorgungsfehler. Unterbrochene oder defekte Pumpe läuft nicht an Verkabelung.
  • Seite 43 All manuals and user guides at all-guides.com 10. ERROR CODE Item Code Beschreibung Analyse E001 Anormale Eingangsspannung Nicht Fehlerhaft E002 Ausgangs-Überstrom Nicht Fehlerhaft E101 Kühlkörper ü berhitzt Kontaktieren Sie Ihren Lieferanten E102 Fehler des Kühlkörpersensors Kontaktieren Sie Ihren Lieferanten E103 Master-TreiberplatinenFehler Kontaktieren Sie Ihren Lieferanten E201...
  • Seite 44 All manuals and user guides at all-guides.com O-Ring abdichtet. Es ist nur Handfestigkeit erforderlich. HINWEIS: Werden keine regelmäßigen Wartungsarbeiten durchgeführt, kann dies zu Schäden führen, die nicht durch die Garantie abgedeckt sind. GARANTIE & AUSSCHLÜSSE Sollte sich während der Gewährleistungsfrist ein Mangel zeigen, repariert oder ersetzt der Hersteller diesen.
