Vielen Dank, dass Sie sich für unsere Poolpumpen mit variabler Drehzahl entschieden haben.
Dieses Handbuch enthält Wichtige Informationen, die Sie beim Betrieb und bei der Wartung dieses
Produktes unterstützen. Bitte Lesen Sie das Handbuch sorgfältig durch, bevor Sie das Produkt
installieren und in Betrieb nehmen, und bewahren Sie es gut auf.
PROFESSIONAL
WATER
PRODUCTS
POOL
PUMP
Inhaltsverzeichnis
Verwandte Anleitungen für Aqua Forte IH30
Inhaltszusammenfassung für Aqua Forte IH30

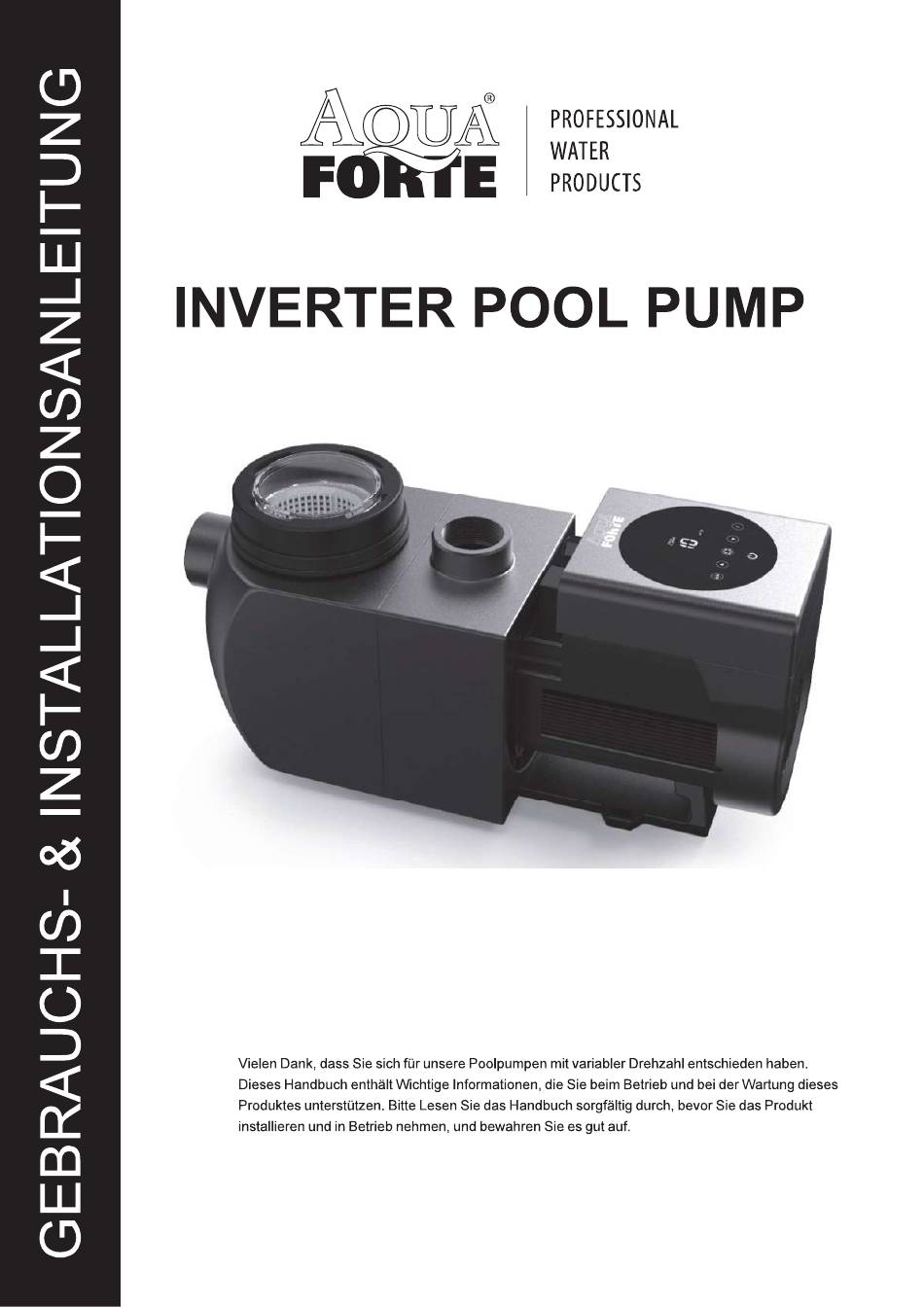

- Seite 1 PROFESSIONAL WATER PRODUCTS INVERTER POOL PUMP Vielen Dank, dass Sie sich für unsere Poolpumpen mit variabler Drehzahl entschieden haben. Dieses Handbuch enthält Wichtige Informationen, die Sie beim Betrieb und bei der Wartung dieses Produktes unterstützen. Bitte Lesen Sie das Handbuch sorgfältig durch, bevor Sie das Produkt installieren und in Betrieb nehmen, und bewahren Sie es gut auf.
-
Seite 2: Inhaltsverzeichnis
INHALT WICHTIGE SICHERHEITSANWEISUNGEN 2 TECHNISCHE SPEZIFIKATIONEN 3 ABMESSUNGEN 4. INSTALLATION 5 EINSTELLUNG & BETRIEB EXTERNE STEUERUNG 7. FEHLERBEHEBUNG........8. INSTANDHALTUNG.. . 14 9. GARANTIE & AUSSCHLÜSSE..14 10. WEEE-GESETZGEBUNG... -
Seite 3: Wichtige
WICHTIGE SICHERHEITSANWEISUNGEN Diese Anleitung enthält Anweisungen zur Installation und zum Betrieb dieser Pumpe. Wenden Sie sich bei Fragen zu diesem Gerät an Ihren Lieferanten Installation Verwendung dieser elektrischen Ausrüstung sind grundsätzlich die folgenden Sicherheitsvorkehrungen zu beachten: STROMSCHLAGGEFAHR. Nur an einen Abzweigstromkreis anschließen, der durch einen Fehlerstrom-Schutzschalter... -
Seite 4: Technische
2. TECHNISCHE SPEZIFIKATIONEN Modell Empfohlenes Qmax Zirkulation (m3/h) Voltage Hmax Pool- (VIHz) (m3/h) Volumen (m3) 220-240/ IH30 50N80 0.09N 1 .40 30.1 17.5 9.000.1 7.9N26.2 50/60 3. ABMESSUNGEN 460.40 608.85 608.70 211.09 358.40... -
Seite 5: Installation
4. INSTALLATION 4.1. Pumpenstandort Stellen Sie die Pumpe so nah wie möglich am Pool auf und verlegen Sie die Saugleitungen so direkt wie möglich um Reibungsverluste zu reduzieren 2. Um direkte Sonneneinstrahlung Oder Hitze zu vermeiden, Wird empfohlen, die Pumpe im Innenbereich Oder im Schatten... - Seite 6 Winkel Zurück Pool 63mm 350mm Ansaug 63mm Figur 2 4.4 Überprüfen Sie diese Punkte, bevor Sie die Pumpe zum ersten Mal in Betrieb nehmen: 1) Prüfen Sie, 0b sich die Pumpenwelle frei drehen lässt; 2) Prüfen Sie, 0b die Versorgungsspannung und -frequenz mit dem Typenschild übereinstimmen;...
-
Seite 7: Anwendungsbedingungen
4.5 Anwendungsbedingungen Umgebungstemperatur Innenaufstellun , Tem eraturbereich. • -100C Wassertempertur - 500C Nicht mehr als 5 gr/l Salzwasser 900/0 RH, (200C ±20C) Feuchtigkeit Höhe Nicht höher als 1000 m über dem Meeresspiegel Installation über Die Pumpe kann maximal 2 m über dem Wasserspiegel Wasserspiegel installiert werden. -
Seite 8: Verfahren Zur Selbstansaugung
Inbetriebnahme: Wenn das Gerät eingeschaltet wird, leuchtet der Bildschirm 5 Sekunden lang vollständig auf, den Gerätecode Wird angezeigt, und dann geht es in den normalen Betriebszustand über. Wenn der Bildschirm gesperrt ist, leuchtet nur die Taste halten Sie diese Taste länger als 3 Sekunden gedrückt, leuchten alle anderen Tasten auf. - Seite 9 5.6 Auto-Inverter Mode 1m Auto-Inverte Mode kann die Pumpe automatisch den Druck im System erkennen, um die Drehzahl des Motors anzupassen um den eingestellten Durchflussmenge erreichen Halten Taste für 3 Sekunden gedrückt um den Bildschrim entsperren, um zu starten Die Pumpe Wird auf 80% laufen nach der Drücken Ansaugung.
-
Seite 10: Parametereinstellungen
Timer Modus Das Ein- und Ausschalten der Pumpe sowie die Leistung können über einen programmierbaren 24-Stunden-Timer gesteuert werden Drücken um zu den Timer Einstellungen zu gelangen. Drücken die aktuelle Zeit ein zu stellen. Drücken Sie auf um zu bestätigen und zur Einstellung 1 zu kommen. a Oder e Drücken um die gewünschten... -
Seite 11: Externe Steuerung
Beschreibung Standard Wert Einstellbereich Parameter PIN3 100% 30-100%, in 5% Schritten PIN2 30-100%, in 5% Schritten PINI 400/0 30-100%, in 5% Schritten Selbstansaugung/ 100% 80-100%, in 5% Schritten Rückspülkapazität 0: Stromregelung Betriebsart Analogeingangs 1: Kontrolle der Spannung EXTERNE STEUERUNG Die externe Steuerung kann über die folgenden Kontakte aktiviert werden Wenn mehr als eine externe Steuerung aktiviert ist, gilt folgende Priorität: Digitaleingang >... - Seite 12 Name Farbe Beschreibung Digitalen Eingang 4 Schwarz Digitalen Eingang 3 Digitalen Eingang 2 Weiss Digitalen Eingang 1 Grau Gelb Digitalen Erde PIN 6 Grün RS485 RS485 Braun PIN 8 Blau Analoger Eingang 0 (0-1 OV Oder 0-20mA) Orange Analoger Erde Digitaler Eingang: Die Pumpendrehzahl...
-
Seite 13: Hochtemperaturwarnung
7. SCHUTZ UND STÖRUNGSBESEITIGUNG 7.1 Hochtemperaturwarnung und Geschwindigkeitsreduzierung 1m "Auto-Inverter/Manual-lnverter Mode" und im "Timer Mode" (außer Rückspülung/Selbstansaugung) geht der Wärmeschutz in den Temperaturwarnstatus über, wenn er die hohe Warnschwelle (81 0C) erreicht; wenn die Temperatur auf 780C sinkt, Wird der hohe Temperaturwarnstatus aufgehoben. -
Seite 14: Fehlerbehebung
FEHLERBEHEBUNG Problem Korrekturlösung • Stromversorgungsfehler. Unterbrochene Oder defekte Pumpe läuft nicht an Verkabelung • Sicherungen durchgebrannt Oder thermische Uberlastung offen • Überprüfen Sie die Rotation der Motorwelle auf freie Bewegung Unversehrtheit. • Motorwicklungen durchgebrannt • Folge von langem Stehen: Ziehen Sie den Netzstecker drehen Sie die Motorwelle einige Male von Hand mit einem Schraubenzieher Pumpe saugt nicht an... - Seite 15 Error Code Wenn das Gerät eine Strung feststellt (außer bei der Strategie zur Kapazitätsreduzierung bei 485-Kommunikationsstörungen), schaltet es sich automatisch ab und zeigt den Fehlercode an. Prüfen Sie nach dem Abschalten für 15 Sekunden, 0b die Strung behoben wurde; ist sie behoben, funktioniert das Gerät wieder.
-
Seite 16: Instandhaltung
8. INSTANDHALTUNG Entleeren Sie den Vorfilterkorb. Der Korb sollte regelmäßig durch den transparenten Deckel inspiziert und geleert werden, wenn sich Müll ansammelt. Die Anweisungen unten sollten verfolgt werden: 1. Pumpe ausschalten. 2. Schrauben Sie den Siebkorbdeckel gegen den Uhrzeigersinn ab und entfernen Sie ihn 3.
