2.
Betriebsanleitung
2.1
Anleitung zur Inbetriebnahme
- Achten Sie darauf, dass die Lüftungsöffnungen im Gerätegehäuse nicht verschlossen oder
blockiert sind.
- Legen Sie den Akku in das Gerät ein und prüfen Sie die Akkuleistung über die
Ladezustandsanzeige auf der Rückseite des Akkuss.
2.2
Betriebsanleitung

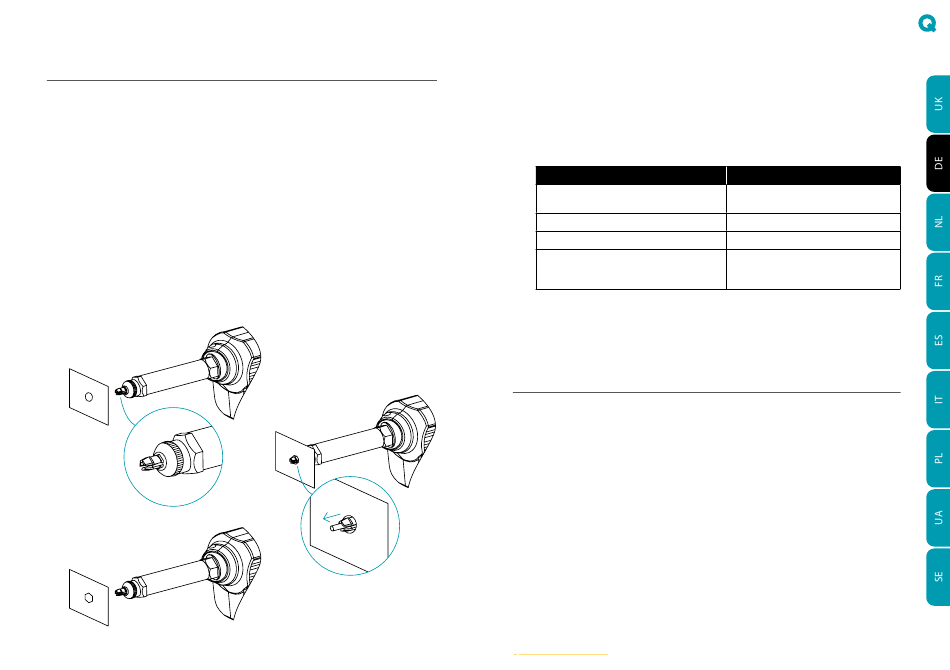

- Bringen Sie das Gerät in die Ausgangsposition mit eingefahrener Zentriernadel. [Abb. 1]
- Ziehen Sie den Abzug und vergewissern Sie sich, dass sich der Stempel nicht über das
Mundstück hinaus zurückzieht.
- Führen Sie den Stempel in das runde Loch ein. [Abb. 2]
- Schieben Sie die Zentriernadel nach vorne in das Gerät und durch den Räumstempel, bis sie
wie in Abbildung 2a gezeigt herausragt.
- Betätigen Sie den Auslöser, der Räumdorn wird durch das Material gezogen und erzeugt die
Sechskant-Profilbohrung. [Abb. 3].
- Lassen Sie den Abzug los, wenn der Räumdorn das Material durchstoßen hat.
Abbildung 1
Abbildung 3
14
Abbildung 2
Abbildung 2a
Q-Tool P12XL - Operating manual
WICHTIG!
- Ziehen Sie die Zentriernadel zurück, nachdem Sie ein Sechskantloch gestanzt haben. Richten
Sie das Gerät nach unten und betätigen Sie den Abzug. Überschüssiges Material fällt nun aus
dem Gerät heraus.
- Reinigen Sie die Vorderseite des Geräts regelmäßig! Entfernen Sie das Mundstück, eventuell
die Mundstückaufnahme und entfernen Sie lose Partikel.
2.3
Fehlersuche
Probleme und Ursachen
Die rote Akkulampe leuchtet und zeigt einen
niedrigen Ladezustand an
Akku beschädigt
Zentriernadel wurde vergessen einzuschieben
Räumdorn passt nicht in das Loch.
AUCHTUNG: Wenn die oben beschriebenen Lösungen keine Wirkung zeigen, muss das Gerät
von qualifiziertem Personal repariert oder an den Händler oder den Vertreter des Herstellers
zurückgegeben werden.
3.
Akku und Ladegerät
3.1
Technische Daten
Akku
Gewicht Lithium-Akku:
0,38 kg
Spannung:
20V
Kapazität:
2,0Ah
3.2
Laden des Akkus und Sicherheitshinweise
- Nur original vom Vertragshändlern bezogene Akkus laden.
- Für dieses Gerät stets das Original-Netzteil verwenden.
- Vor dem Laden des Akkus den Warnaufkleber auf dem Ladegerät und auf dem Akku lesen.
- Verwenden Sie kein beschäditgtes Ladegerät.
- Niemals einen beschädigten Akku laden.
- Niemals einen verschmutzten oder nassen Akku in das Ladegerät einsetzen.
- Akkus niemals im Hausmüll entsorgen, verbrennen oder ins Wasser werfen.
- Ladegerät und Lithium-Akku dürfen nicht in Wasser gelegt werden oder mit Wasser, Schnee
oder einer nassen Umgebung in Berührung kommen.
qonnect-fasteners.com
Lösung
Akku aufladen
Akku auswechseln
Zentriernadel einschieben
- Falscher Räumdorn verwendet, prüfen.
- Mundstück ist nicht richtig eingestellt,
nachjustieren
Ladegerät
Eingangsspannung:
100-240VAC/50-60 Hz
Ladezeit:
<60 min
Ausgangsspannung:
20V
Gewicht:
0,37 kg
15
