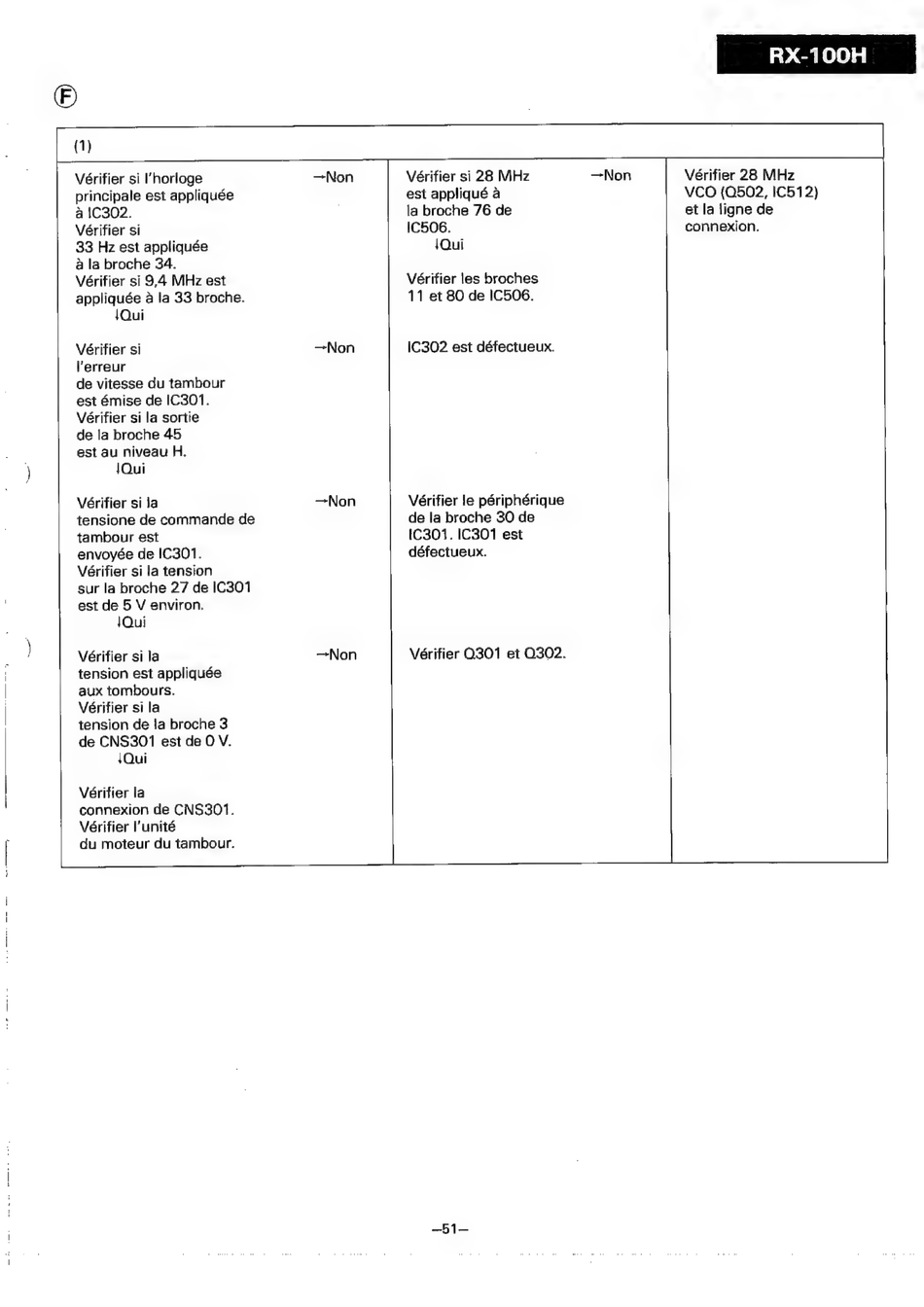

Sharp RX-100H Serviceanleitung Seite 35

Vérifier si I'horloge
principale est appliquée
a 1C302.
Vérifier si
33 Hz est appliquée
a la broche 34.
Vérifier si 9,4 MHz est
appliquée a la 33 broche.
{Qui
Vérifier si
l'erreur
de vitesse du tambour
est émise de IC301.
Vérifier si la sortie
de la broche 45
est au niveau H.
{Qui
Vérifier si ja
tensione de commande de
tambour est
envoyée de IC301.
V6rifier si la tension
sur la broche 27 de IC301
est de 5 V environ.
1Qui
Vérifier si la
tension est appliquée
aux tombours.
Vérifier si la
tension de !a broche 3
de CNS301 est de O V.
{Qui
Vérifier la
connexion de CNS301.
Vérifier l'unité
du moteur du tambour.
Vérifier si 28 MHz Vérifier 28 MHz
est appliqué a VCO (0502, 1C512)
la broche 76 de et la ligne de
IC506. connexion.
{Qui
Vérifier les broches
11 et 80 de IC506.
IC302 est défectueux.
Vérifier !e périphérique
de la broche 30 de
(C301. IC301 est
défectueux.
Vérifier Q301 et 302.
