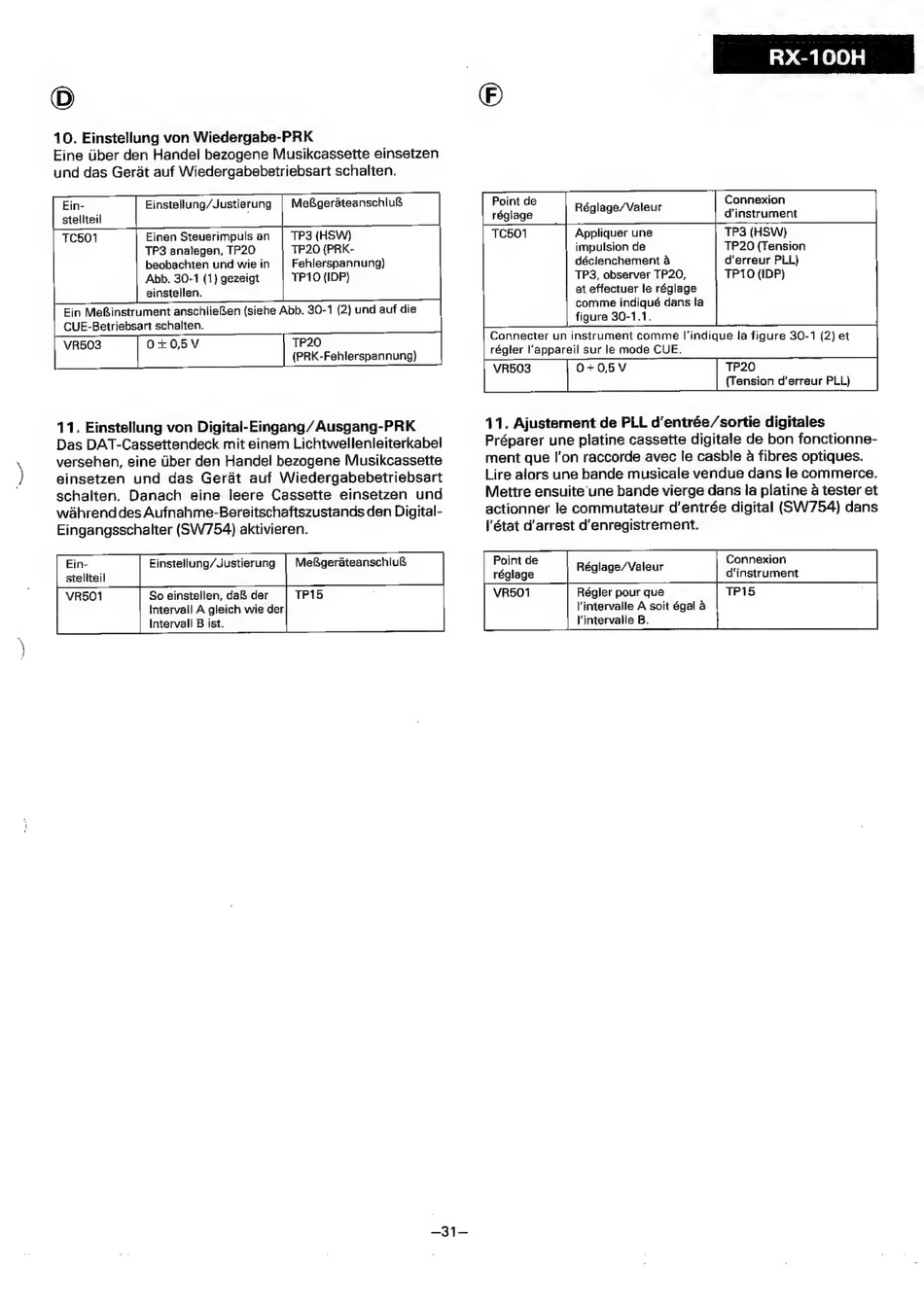

Sharp RX-100H Serviceanleitung Seite 21

O
10. Einstellung von Wiedergabe-PRK
Eine Uber den Handel bezogene Musikcassette einsetzen
und das Gerat auf Wiedergabebetriebsart schalten.
Einstellung/Justierung MefgerateanschluR
stellteil
Fehlerspannung)
TP10 {IDP}
CUE-Betriebsart schalten.
VR503
O+0,5V
TP20
(PRK-Fehlerspannung)
Ein-
11, Einstellung von Digital-Eingang/Ausgang-PRK
Das DAT-Cassettendeck mit einem Lichtwellenleiterkabel
versehen, eine liber den Handel bezogene Musikcassette
einsetzen und das Gerat auf Wiedergabebetriebsart
schalten. Danach eine leere Cassette einsetzen und
wahrend des Aufnahme-Bereitschaftszustands den Digital-
Eingangsschalter (SW754) aktivieren.
Ein- Einstellung/Justierung | Mefgerdteanschlu
stellteil |
VR501 So einstellen, da& der TP15
Interval] A gleich wie der
Intervall B ist.
—31—
Point de
réglage
TC501
Connexion
Appliquer une TP3 (HSW)
impulsion de TP26 (Tension
déclenchement a d'erreur PLL)
TP3, observer TP20, TP10 (IDP)
et effectuer le réglage
comme indiqué dans la
figure 30-1.1.
Connecter un instrument comme I'indique la figure 30-1 (2) et
régler |'appareil sur le mode CUE.
VR5O3 0+O0,5V TP20
(Tension d'erreur PLL)
11. Ajustement de PLL d'entrée/sortie digitales
Préparer une platine cassette digitale de bon fonctionne-
ment que l'on raccorde avec le casble a fibres optiques.
Lire alors une bande musicale vendue dans le commerce.
Mettre ensuite une bande vierge dans la platine a tester et
actionner le commutateur d'entrée digital (SW754) dans
I'état d'arrest d'enregistrement.
Point de p Connexion
réglage Réglage/Valeur 'instrument
VR501 Régler pour que TP15 :
l'intervalle A soit égal &
l'intervaile B.
