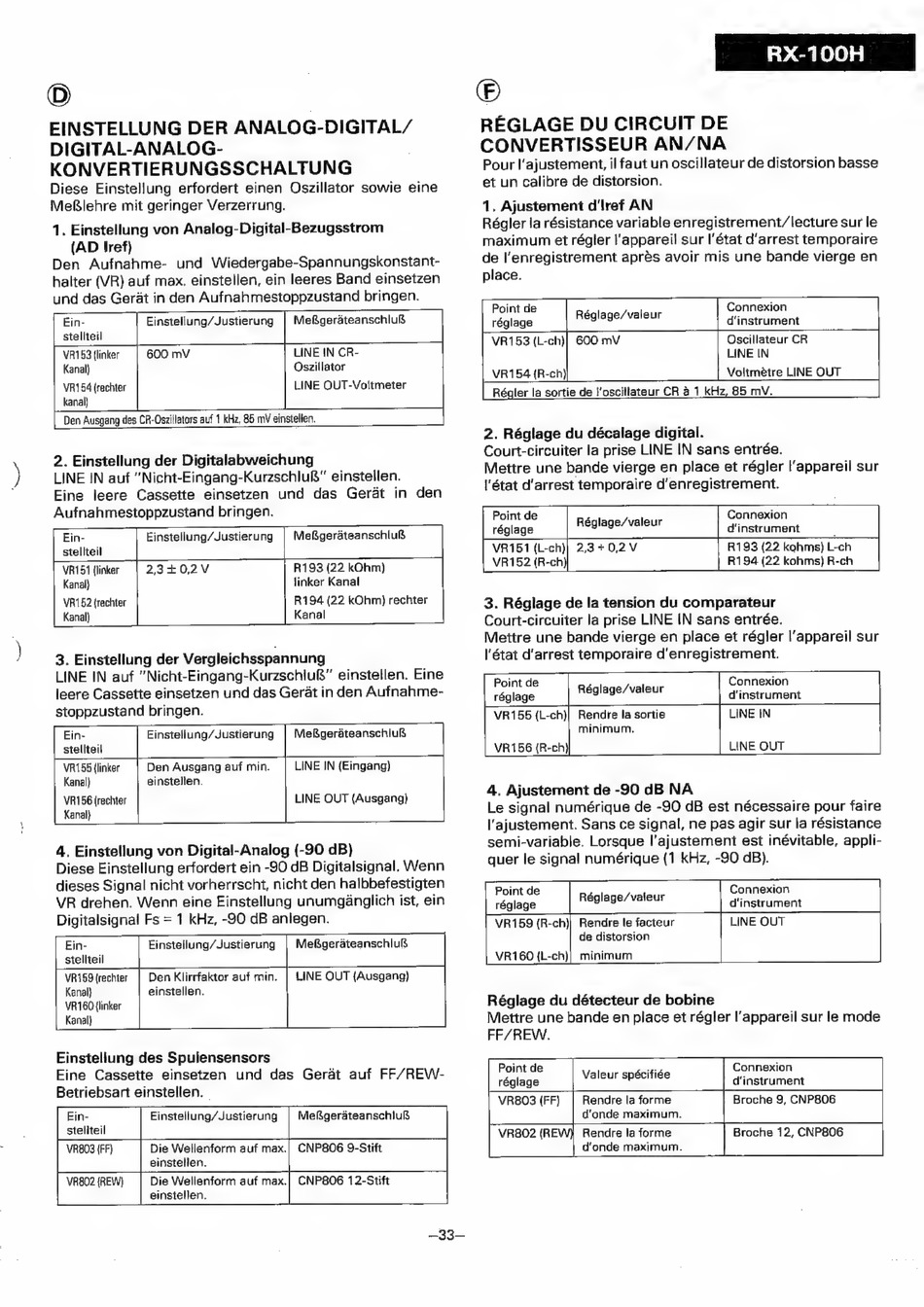

EINSTELLUNG DER ANALOG-DIGITAL/
DIGITAL-ANALOG- |
KONVERTIERUNGSSCHALTUNG
Diese Einstellung erfordert einen Oszillator sowie eine
Meflehre mit geringer Verzerrung.
(AD Ilref)
Den Aufnahme-
und Wiedergabe-Spannungskonstant-
halter (VR) auf max. einstellen, ein leeres Band einsetzen
und das Gerat in den Aufnahmestoppzustand bringen.
Ein- Einstellung/Justierung | Mef&gerateanschlu&
stellteil
VR153 {linker 600 mV LINE IN CR-
Kanal} Oszillator
VR154 (rechter LINE OUT-Voltmeter
kanal}
Den Ausgang des CR-Oszillators auf 1 kHz, 85 mV einstelien.
2. Einstellung der Digitalabweichung
Ein- Einstellung/Justierung
stellteil
VR151 (linker 2,340,2V
Kanal}
VR152 (rechter
Kanal}
MefigerateanschluR
R193 (22 kOhm)
linker Kanal
R194 (22 kOhm) rechter
Kanal
3. Einstellung der Vergleichsspannung
LINE IN auf "Nicht-Eingang-Kurzschiu&" einstellen. Eine
leere Cassette einsetzen und das Gerat in den Aufnahme-
stoppzustand bringen.
Einstellung/Justierung | Megerateanschlu&
LINE IN {Eingang) Den Ausgang auf min.
einstellen.
VR155 {linker
Kanal}
VR156 (rechter
Kanal}
LINE OUT (Ausgang}
4. Einstellung von Digita!-Analog (-90 dB)
Ein-
stellteil
VR159 (rechter
Kanal}
VR160 {linker
Kanal}
Einstellung/Justierung | Mefgerateanschlulg
Den Klirrfaktor auf min.
einstellen.
LINE OUT {Ausgang)
Einstellung des Spulensensors
Eine Cassette einsetzen und das Gerat auf FF/REW-
Betriebsart einstellen.
Ein- Einstellung/Justierung | Mef&gerateanschlu&
steliteil
VR803 (FF) Die Wellenform auf max.| CNP806 9-Stift
einstellen.
Die Wellenform auf max.| CNP806 12-Stift
einstellen.
VR802 {REW)
—33—
PRX-100H
®
Pour I'ajustement, il faut un oscillateur de distorsion basse
et un calibre de distorsion.
1, Ajustement d'lref AN
Régler la résistance variable enregistrement/lecture sur le
maximum et régler l'appareil sur I'état d'arrest temporaire
de l'enregistrement aprés avoir mis une bande vierge en
place.
Point de Connexion
VR153 (L-ch}| 600 mV Oscillateur CR
LINE IN
VR154 {R-ch) Voltmétre LINE OUT
Réaler la sortie de !'oscillateur CR a 1 kHz, 85 mV.
2. Réglage du décalage digital.
Court-circuiter la prise LINE IN sans entrée.
Mettre une bande vierge en place et régler l'appareil sur
{'état d'arrest temporaire d'enregistrement.
Point de Z Connexion
VR151 (L-ch)}) 2,3+0,2V R193 (22 kohms) L-ch
VR152 (R-ch) R194 (22 kohms) R-ch
3. Réglage de la tension du comparateur
Court-circuiter la prise LINE IN sans entrée.
Mettre une bande vierge en place et régler l'appareil sur
I'état d'arrest temporaire d'enregistrement.
Point de 3 Connexion
VR155 {L-ch)| Rendre la sortie LINE IN
minimum.
LINE OUT
4. Ajustement de -90 dB NA
Le signal numérique de -90 dB est nécessaire pour faire
l'ajustement. Sans ce signal, ne pas agir sur la résistance
semi-variable. Lorsque l'ajustement est inévitable, appli-
quer le signal numérique (1 kHz, -90 dB).
Point de Connexion
réglage Réplage/veleur d''instrument
VR159 ({R-ch}} Rendre le facteur LINE OUT
de distorsion
minimum
VR160 (L-ch)
Réglage du détecteur de bobine
Mettre une bande en place et régler l'appareil sur le mode
FF/REW.
Point de a3 Connexion
VR803 (FF) Rendre la forme Broche 9, CNP806
d'onde maximum.
VR8O2 (RE Rendre la forme Broche 12, CNP806
d'onde maximum.
