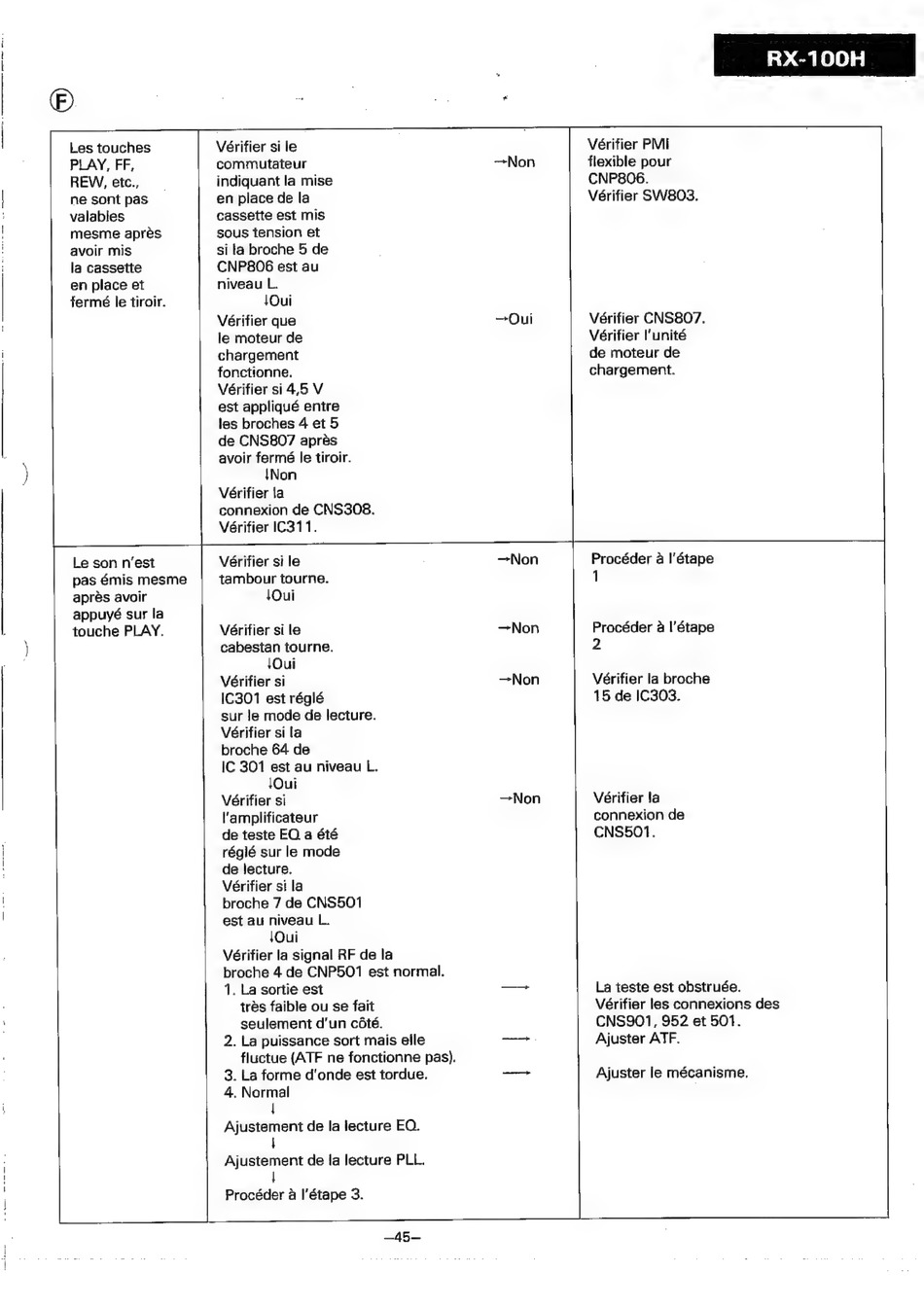

Sharp RX-100H Serviceanleitung Seite 31

eis, ams ees S e .
Les touches
PLAY, FF,
REW, etc.,
ne sont pas
valables
mesme apres
avoir mis
la cassette
en place et
fermé le tiroir.
Le son n'est
pas émis mesme
apres avoir
appuyé sur la
touche PLAY.
Vérifier si le
commutateur
indiquant la mise
en place de la
cassette est mis
sous tension et
si la broche 5 de
CNP806 est au
niveau L.
!Oui
Vérifier que
le moteur de
chargement
fonctionne.
Vérifier si 4,5 V
est appliqué entre
les broches 4 et 5
de CNS807 apres
avoir fermé le tiroir.
{Non
V6rifier la
connexion de CNS308.
Vérifier IC311.
Vérifier si le
tambour tourne.
{Oui
Vérifier si le
cabestan tourne.
{Out
Vérifier si
IC301 est réglé
sur le mode de lecture.
Vérifier sila
broche 64 de
IC 301 est au niveau L.
1Our
Vérifier si
l'amplificateur
de teste EO a été
réglé sur le mode
de lecture.
Vérifier si la
broche 7 de CNS501
est au niveau L.
{Oui
Vérifier la signal RF de la
broche 4 de CNP501 est normal.
1. La sortie est
trés faible ou se fait
seulement d'un cété.
2. La puissance sort mais elle
fluctue (ATF ne fonctionne pas).
3. La forme d''onde est tordue.
4, Normal
|
Ajustement de la lecture EQ.
j
Ajustement de fa lecture PLL.
|
Procéder a |'étape 3.
—A5—
Vérifier PMI
flexible pour
CNP80O6.
Vérifier SW803.
Vérifier CNS807.
Vérifier l'unité
de moteur de
chargement.
Procéder a I'étape
1
Procéder a I'étape
2
Vérifier la broche
15 de IC303.
Vérifier Ja
connexion de
CNS501.
La teste est obstruée.
Vérifier les connexions des
CNS901, 952 et 501.
Ajuster ATF.
Ajuster le mécanisme.
