Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Renfert Twister evolution

  • Seite 4: Inhaltsverzeichnis

    7.5 Eingangsfilter ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 7�6 Schalldämpfer wechseln �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 7�7 Ersatzteile ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Fehlersuche �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8�1 Twister evolution (Nr� 1828) ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 8�2 Twister evolution venturi (Nr� 1829) ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8�3 Fehlercodes ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Technische Daten ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 10 Garantie ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 11 Entsorgungshinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 11�1 Entsorgungshinweis für die Länder der EU ���������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 5: Einleitung

    Gipse, Einbettmassen sowie Silikone� Bestimmungswidrige Verwendung An diesem Produkt dürfen nur die von der Firma Renfert GmbH gelieferten oder freigegebenen Zubehör- und Ersatzteile verwendet werden� Die Verwendung von anderen Zubehör- oder Ersatzteilen kann die Sicherheit des Gerätes beeinträchtigen, birgt das Risiko schwerer Verletzungen, kann zu Schäden an der Umwelt oder zur Beschädigung des Produkts führen�...
  • Seite 6: 2�3 Umgebungsbedingungen (Gemäß Din En 61010-1)

    Sicherheitsprüfung von elektrischen Geräten eingehalten werden. In Deutschland sind dies die DGUV Vorschrift 3 in Zusammenhang mit VDE 0701-0702. ► Informationen zu REACH und SVHC finden Sie auf unserer Internetseite unter www.renfert.com im Support Bereich. Zugelassene Personen Bedienung und Wartung des Geräts darf nur von unterwiesenen Personen erfolgen�...
  • Seite 7: Produktbeschreibung

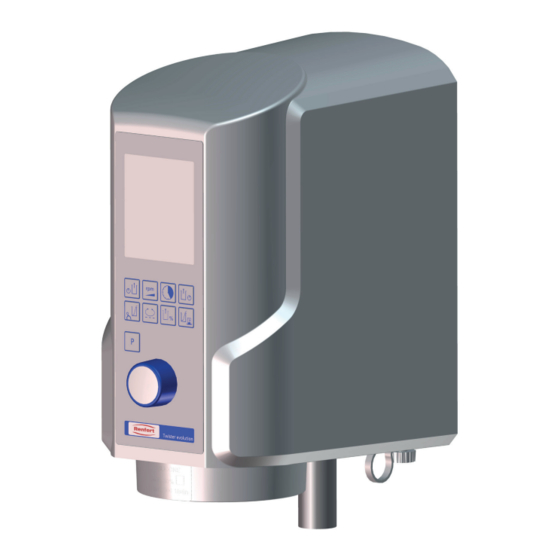

    Produktbeschreibung Baugruppen und Funktionselemente Steuerknopf (Rührparameter einstellen, 10 Rändelmutter Start, Stopp, Belüften) 11 Schalldämpfer (nur Twister evolution venturi) Programmtaste „P“ 12 Druckluftanschluss (nur Twister evolution venturi) Parametertasten 13 Eingangsfilter (nur Twister evolution venturi) Display 14 Sinterfilter Schwammfilter 15 Becher inkl� Rührwerk Geräteschalter 16 Anschlussset Gerätesicherung...
  • Seite 8: Inbetriebnahme

    Inbetriebnahme Aufstellempfehlungen Betreiben Sie das Gerät bei Raumtemperatur 15 - 30 ºC [59 - 86 ºF]� Beachten Sie bei der Aufstellung dass: • Das Gerät nicht unter einer Wärmequelle platziert wird� • Das Gerät nicht an offenen Fenstern platziert wird� • Das Gerät keiner direkten Sonneneinstrahlung ausgesetzt ist� •...
  • Seite 9: 4�5 Druckluft Anschluss

    Druckluft Anschluss nur Twister evolution venturi ⇒ Druckluftschlauch (18) bis zum Anschlag in Schlauchanschluss des Druckluftanschluss (12) einstecken� Dabei ist ein leichter Widerstand spürbar zu überwinden� ⇒ Zum Anschluss an des Druckluftnetz die passende Schlauch- kupplung aus beiliegendem Set (16, Abb� 1) auswählen und am Schlauchende anbringen�...
  • Seite 10: 5�3 Einschalten / Ausschalten

    Display Auf dem Display werden je nach Betriebszustand unterschiedliche Informationen dargestellt: 5.2.1 Im Grundzustand 20 Nummer des gewählten Programms� 21 Großanzeige der Rührzeit� 22 Symbole der Rührparameter, die in dem aktuellen Programm verwendet werden� 23 Im gewählten Programm eingestellte Drehzahl� 24 Im gewählten Programm eingestelltes Vakuum� Abb. 6 5.2.2 Im Mischvorgang Informationen zur aktuellen Phase des Mischvorgangs: 20 Nummer des gewählten Programms�...
  • Seite 11 Ist das eingestellte Vakuum <100 %, schaltet die Pumpe ab wenn es erreicht ist. Sie kann nochmals kurz anlaufen, um das eingestellte Vakuum genau zu erreichen. nur Twister evolution venturi Abb. 9 Das reduzierte Vakuum (80 %) wird durch einen geöffneten Bypass erreicht.
  • Seite 12: 5�4�1 Mischvorgang Vorzeitig Stoppen

    Bei Stromausfall oder Ausschalten des Geräts während des Mischvorgangs, bleibt das Vakuum erhalten und der Becher am Gerät� Bei Stromwiederkehr oder Einschalten des Geräts wird der Becher belüftet und fällt ab. nur Twister evolution venturi Bei Stromausfall oder Ausschalten des Geräts wird der Becher belüftet und fällt ab. Einstellungen während des Mischvorgangs Alle Rührparameter können während des Mischvorgangs in der Großanzeige angezeigt werden, indem...
  • Seite 13: 6�3�1 Rührparameter Permanent Speichern

    6.3.1 Rührparameter permanent speichern ⇒ Rührparameter auswählen� ⇒ Parametertaste (3) drücken� ♦ Symbol des Rührparameters wird im Display angezeigt� ♦ Wert des Rührparameters wird in der Großanzeige für ca� 4 Sek�, oder bis eine andere Taste gedrückt wird, angezeigt� ⇒ Wert einstellen� ⇒...
  • Seite 14: Reinigung / Wartung

    Reinigung / Wartung Vor Reinigungs- und Wartungsarbeiten Gerät ausschalten und Netzstecker ziehen! Gehäuse reinigen Gerät nicht mit Dampf reinigen. KEINE lösungsmittelhaltigen, aggressiven oder scheuernden Reiniger verwenden. ⇒ Gerät ausschalten� ⇒ Netzstecker ziehen� ⇒ Gehäuse feucht abwischen� Dichtflächen Folgende Dichtflächen müssen immer sauber gehalten werden, um einen optimalen Vakuumaufbau und einen sicheren Halt des Rührbechers wäh- rend des Mischvorgangs zu gewährleisten: •...
  • Seite 15: Eingangsfilter

    Abb. 16 einrastet� Eingangsfilter nur Twister evolution venturi Bei den Twister evolution venturi - Geräten gibt es zwei Ausführungen des Eingangsfilters: ► Aktuelle Ausführung: Eingangsfilter intern, hinter dem Druckluftanschluss (Abb. 17-a). ⇒ Gerät von Druckluft trennen� ⇒ Ring am Druckluftanschluss (12) hoch drücken und Druckluft- schlauch (18) abziehen�...
  • Seite 16: Ersatzteile

    Vakuumpumpe ab, wenn das ein- wird die Vakuumpumpe automatisch wieder gangs periodisch ein gestellte Vakuum erreicht ist� eingeschaltet, bis das gewünschte Vakuum und aus. erreicht ist� Twister evolution venturi (Nr. 1829) Fehler Ursache Abhilfe EIN- / AUS-Schalter ohne • Kein Stromanschluss� • Stromversorgung überprüfen�...
  • Seite 17: Fehlercodes

    Fehler Ursache Abhilfe Vakuumabbau / -belüf- • Ansaugfiltersystem verschmutzt. • Filter reinigen/wechseln (Kap� 7�3)� tung zu langsam. • Schalldämpfer verschmutzt� • Schalldämpfer ersetzen (Kap� 7�6)� • Filterdruckregler vorschalten� • Magnetventil defekt� • Gerät in Reparatur geben� Kein Vakuumaufbau. • Stift für Bechererkennung klemmt� •...
  • Seite 18: Technische Daten

    Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung� 11.2 Besondere Hinweise für Kunden in Deutschland Bei den Renfert Elektrogeräten handelt es sich um Geräte für den kommerziellen Einsatz� Diese Geräte dürfen nicht an den kommunalen Sammelstellen für Elektrogeräte abgegeben werden, sondern werden von Renfert zurückgenommen�...
  • Seite 292: Eg-Konformitätserklärung

    EG-Konformitätserklärung EC Declaration of conformity Renfert GmbH, Industriegebiet, 78247 Hilzingen / Germany Renfert GmbH, Industriegebiet, 78247 Hilzingen / Germany Hiermit erklären wir, dass das Produkt Herewith we declare that the product Twister evolution/-venturi Twister evolution/-venturi allen einschlägigen Bestimmungen der folgenden Richtlinien is in compliance with the relevant requirements in the entspricht: following directives: 2006/42/EG (Maschinen-Richtlinie) 2006/42/EC (Machinery safety) 2014/30/EU (EMV Richtlinie) 2014/30/EU (Electromagnetic compatibility) 2011/65/EU (RoHS) 2011/65/EU (RoHS) Folgende harmonisierte Normen wurden angewendet: Harmonized specifications applied: EN ISO 12100:2010, EN 61010-1:2010, /A1:2019/ EN ISO 12100:2010, EN 61010-1:2010, /A1:2019/ AC:2019-04, /A1:2019, EN IEC 61010-2-051:2021, /A11:2021 AC:2019-04, /A1:2019, EN IEC 61010-2-051:2021, /A11:2021 EN 61326-1:2013, EN IEC 63000:2018 EN 61326-1:2013, EN IEC 63000:2018 Bevollmächtigt für das Hans Peter Jilg Authorised to compile the Hans Peter Jilg Zusammenstellen der c/o Renfert GmbH technical documentation: c/o Renfert GmbH...
