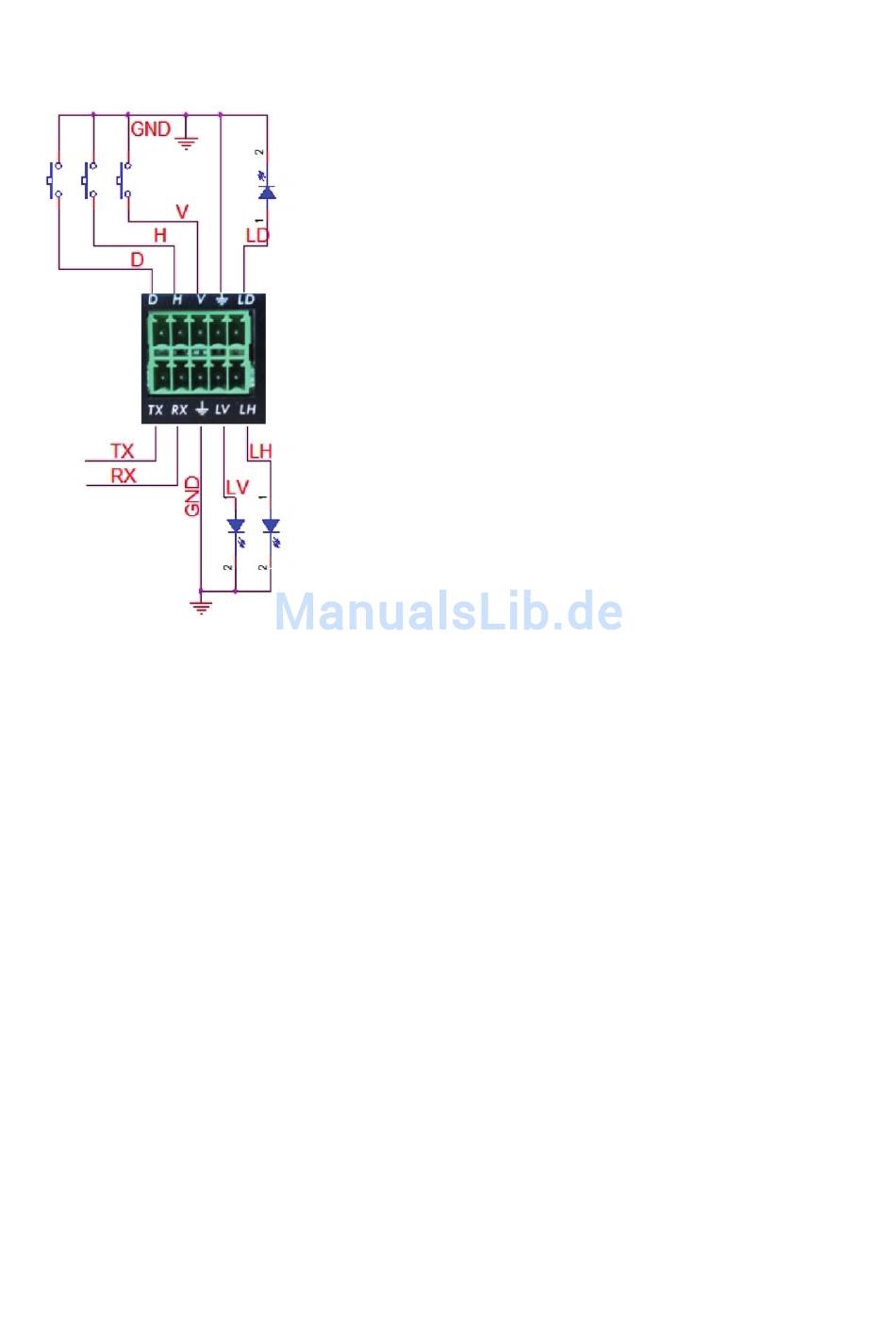

Verkabelung der Phoenix Steckanschlussklemme
- Phoenix contact connection diagram
Hinweise:
V: VGA Eingang
D: DP Eingang
H: HDMI Eingang
TX: RS232 Tx
RX: RS232 Rx
GND: Masse
Note:
V: VGA input
D: DP input
H: HDMI input
TX: RS232 Tx
RX: RS232 Rx
GND: Ground
14
LV: LED Anzeige VGA
LD: LED Anzeige DP
LH: LED Anzeige HDMI
LV: LED indicator VGA
LD: LED indicator DP
LH: LED indicator HDMI
