Kindermann Multishare 31 Bedienungsanleitung Seite 10

RS232 Konfiguration
RS232
HDBT RS232
RS232 Preset
Command with
video detected
Command without –
video detected
Command with
Button
Timer
Zur Eingabe der vordefinierten RS232 Befehle, drücken Sie die Schaltfläche „Save"
RS232
HDBT RS232
RS232 Preset
Command with
video detected
Command without –
video detected
Command with
Button
Timer
To set the preset RS232, please click the save button to program the code to the unit.
10

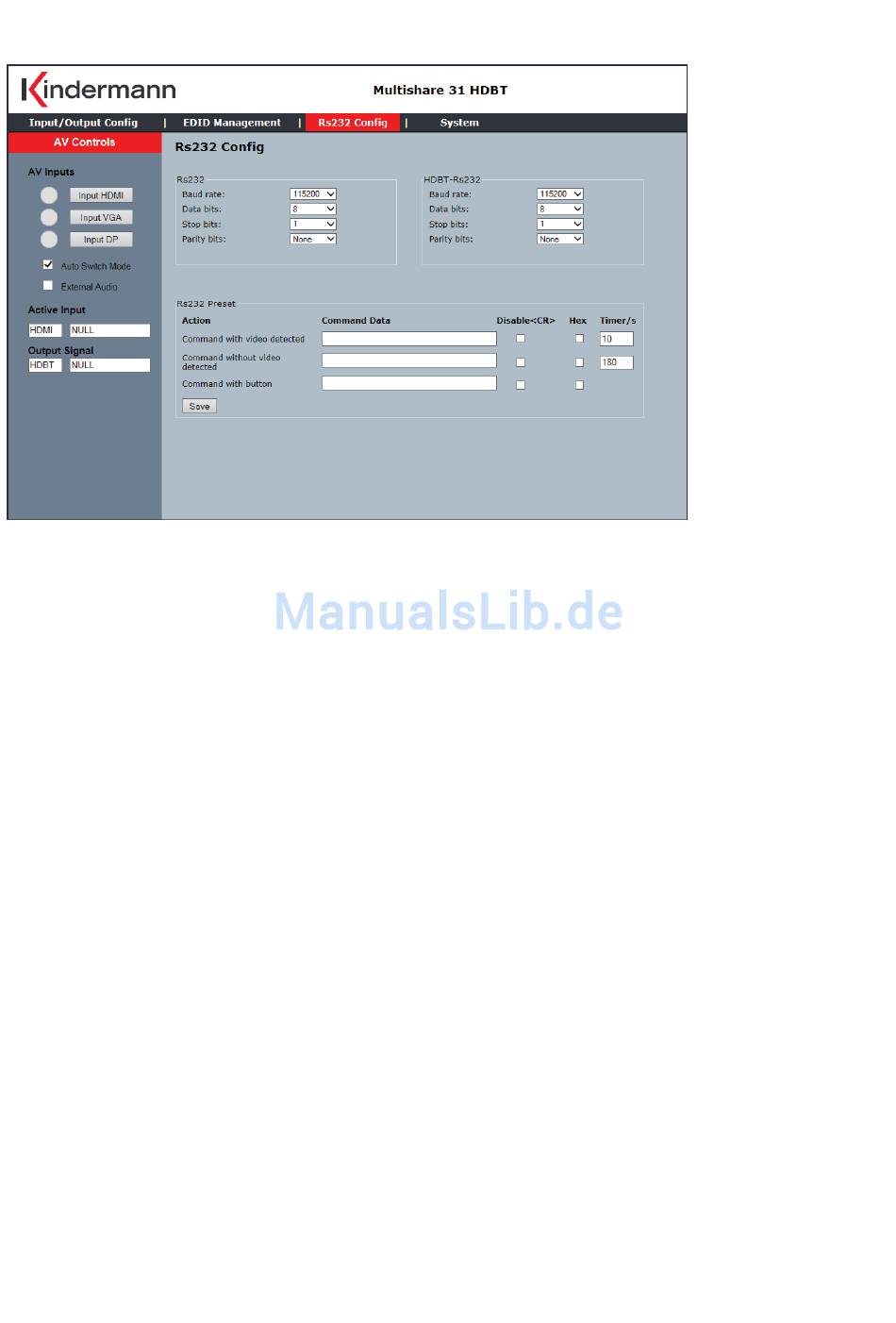

- RS232 configuration
– RS232 Kommunikationsprotokoll
– RS232 Kommunikationsprotokoll des am HDBT Bus angeschlossenen Gerätes
– Wenn Videosignal erkannt wird, sende entsprechendes vordefiniertes
RS232 Kommando (Ein/Ausgabe in ASCII oder Hexadezimal falls
Hex Button markiert)
Wenn kein Videosignal erkannt wird, sende entsprechendes vordefiniertes
RS232 Kommando (Ein/Ausgabe in ASCII oder Hexadezimal falls
Hex Button markiert)
– wenn der SELECT-Taster zwischen 3 und 5 Sekunden gedrückt und gehalten
wird, sende entsprechendes vordefiniertes RS232 Kommando
– Zeiteingabe in Sekunden, bis Befehl nach Signalerkennung ausgegeben wird
– Local RS232 setting to control the Multishare 31
– Set the far end RS232 baud rate
– When detect active video signal, send the RS232 command in the preset timing
When no active video signal present, send the command in the preset timing
– Press and hold the button for 3-5 seconds, send the preset command
– enter time in seconds until command is send
