de Montageanleitung

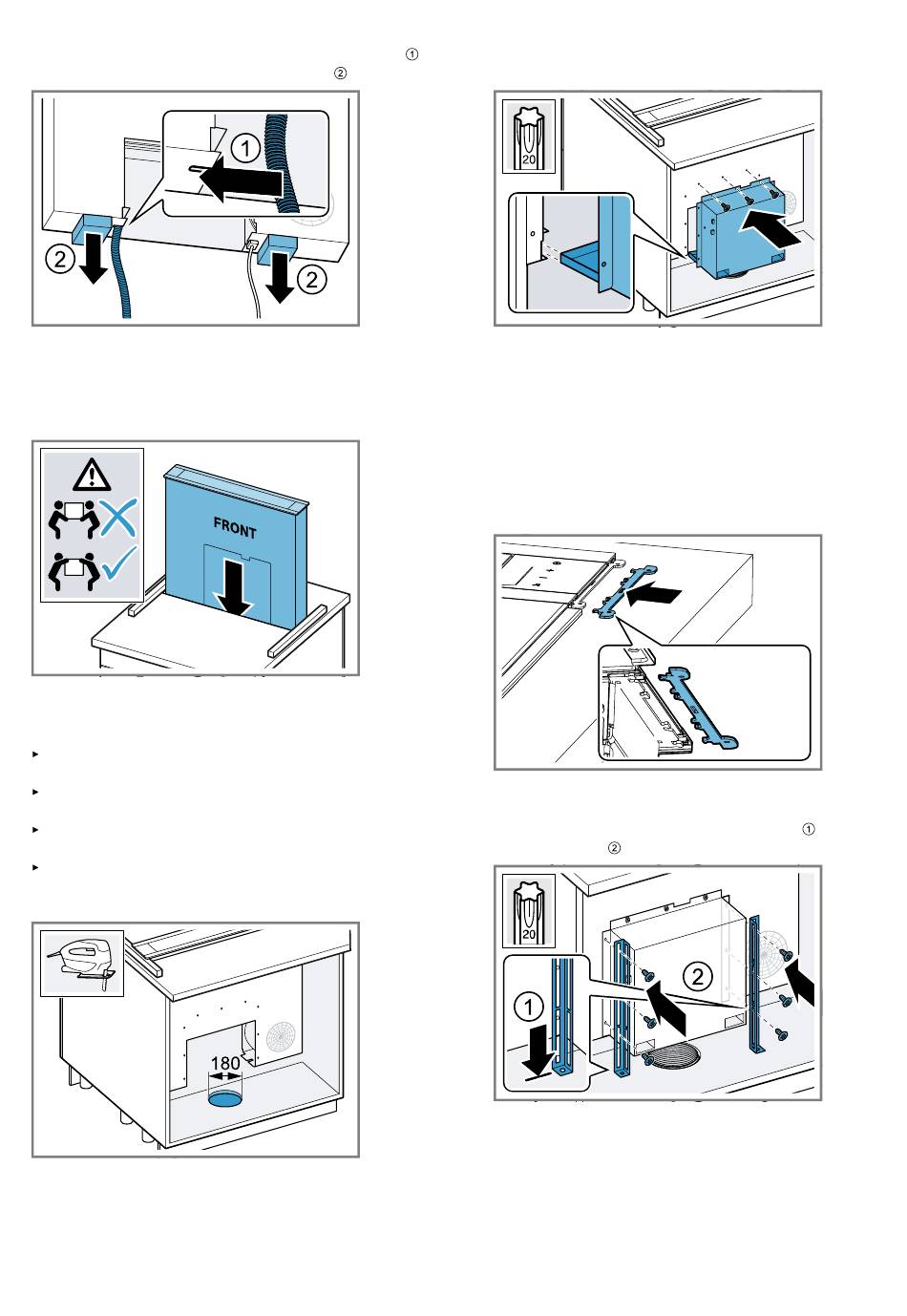

Den Kabelanschluss in die Zugentlastung ziehen
2.
und die Transportsicherung entnehmen .
Hinweis: Um das Gerät noch nicht vollständig in den
3.
Ausschnitt einzusetzen, jeweils an den kurzen Seiten
des Geräts eine Leiste unterlegen.
Das Gerät von oben in den Ausschnitt der Arbeitsplat-
4.
te einsetzen.
Das Gerät gleichmäßig einsetzen, damit es nicht ver-
kantet.
Den Ausschnitt für die Verrohrung anzeichnen:
5.
Am Stutzen den Abluftschlauch des Lüfterkastens
anbringen.
Den Lüfterkasten in die Führung schieben und mit
einer Schraube festschrauben.
Die Position für die Verrohrung auf dem Schrank-
boden anzeichnen.
Die Schraube lösen und den Lüfterkasten wieder
abnehmen.
Den Ausschnitt für die Verrohrung aussägen.
6.
20
Den Lüfterkasten in die Führung schieben, die Verroh-
7.
rung herstellen und den Lüfterkasten festschrauben.
Das Gerät von unten stützen und die Leisten entfer-
8.
nen.
Das Gerät vollständig in den Ausschnitt einsetzen.
9.
Hinweis: Die Design-Profilhalterungen sind keine Grif-
10.
felemente. Das Gerät nicht an den Design-Profilhalte-
rungen festhalten.
Beachten Sie die beiliegende Installationsanleitung für
Sonderzubehörteile.
Die Design-Profilhalterung an der kurzen Geräteseite
11.
einstecken.
Das Gerät zum Einstecken der Design-Profilhalterung
ca. 5 mm anheben.
Die Schienen zum Boden hin ausrichten
12.
lich befestigen .
und seit-
