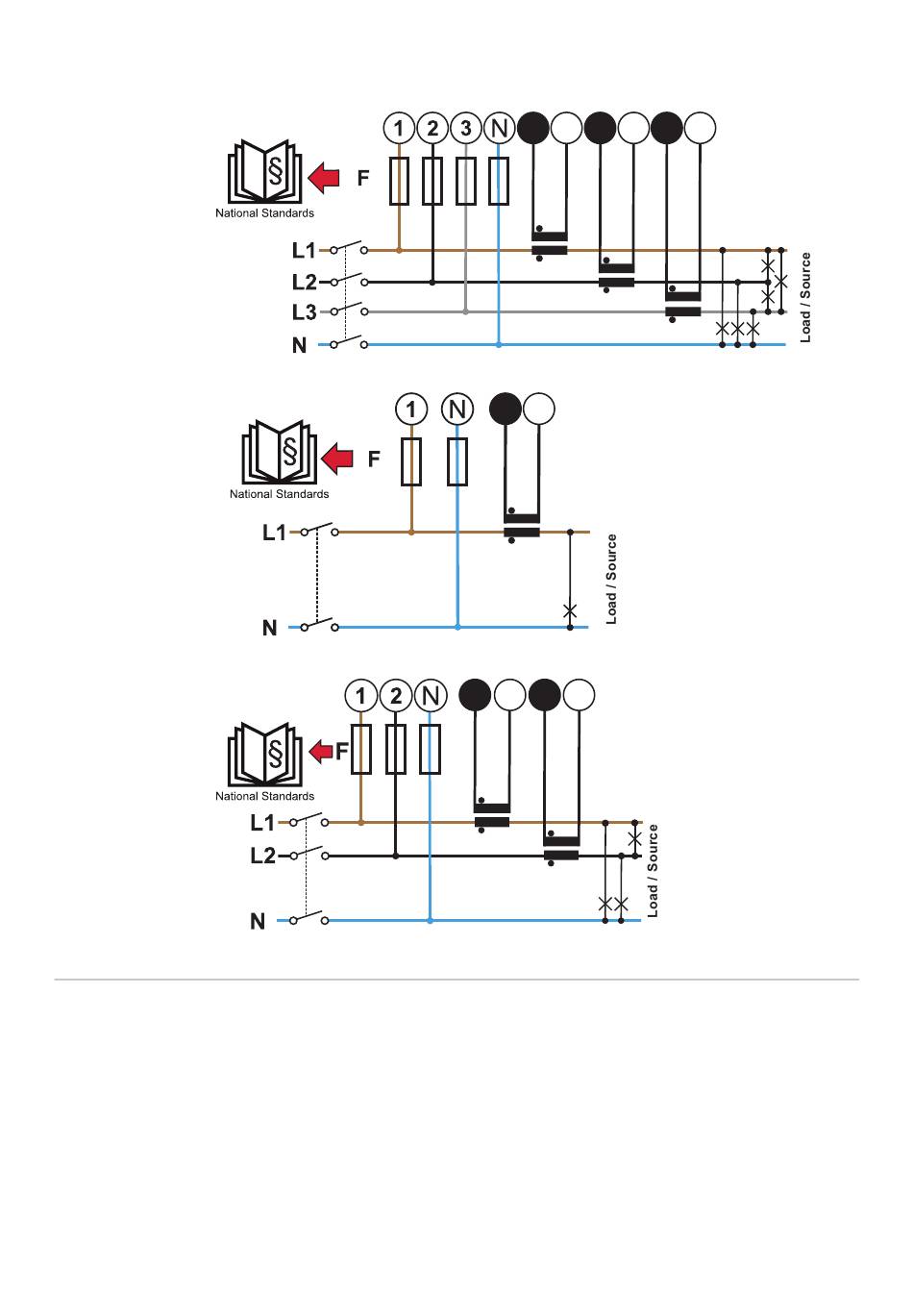

Jede Spannungsleitung gemäß der unten stehenden Grafiken mit der Klemmleis-
te verbinden.
3 Phasen, 4 Leiter (CT-Anschluss)
1 Phase, 2 Leiter (CT-Anschluss)
2 Phasen, 3 Leiter (CT-Anschluss)
Voraussetzun- Der Stromwandler muss bei Nennstrom 333 mV erzeugen. Der Nennstrom der
gen Stromwand- Stromwandler sind in den Stromwandler-Datenblattern angeführt (Fronius CT,
ler anschließen 41,0010,0104 / 41,0010,0105 / 41,0010,0232).
20
< 20 A
< 20 A
CT1
< 20 A
S1
CT1 CT2
CT1 CT2 CT3
S1 S2
S1 S2
S1
CT1
CT1
S1 S2
CT1 CT2
CT2
S2
S1 S2
CT3
S2
