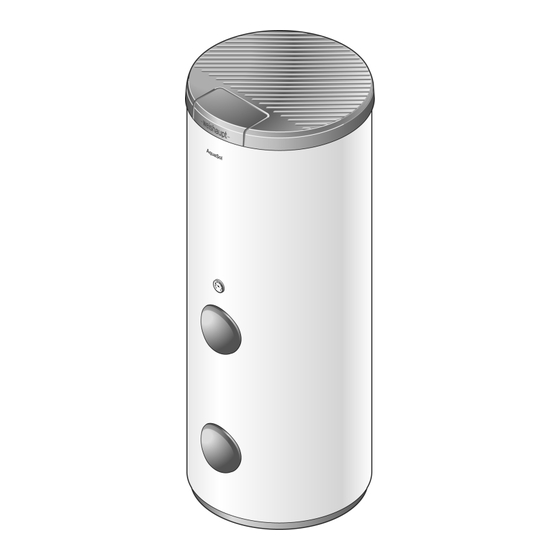

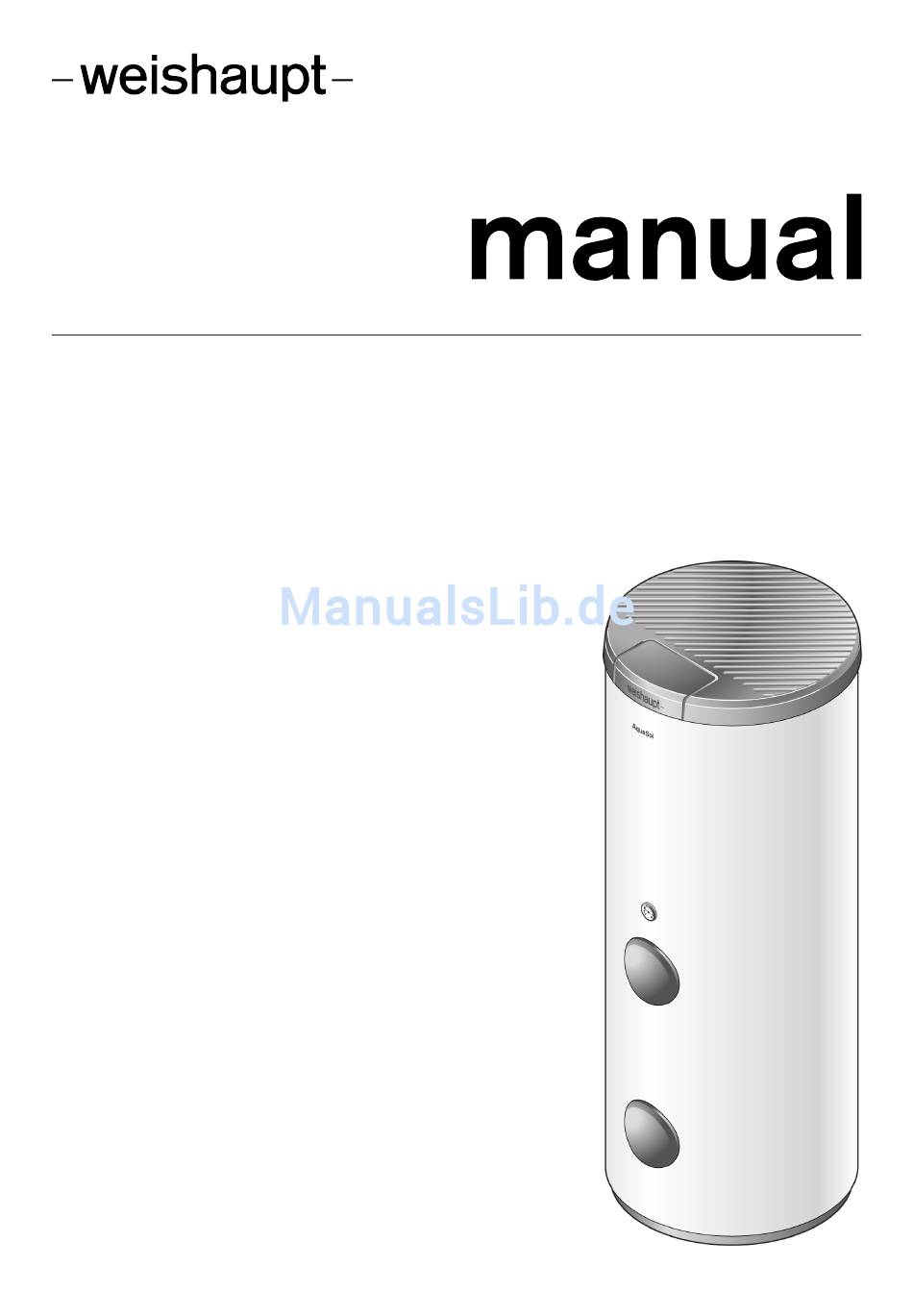

- Seite 1 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 83253601 • 1/2010-11...
-
Seite 2: Konformitätserklärung
Konformitätserklärung Sprachschlüssel 47130000 Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Wassererwärmer der Kategorie I WASol 310… WASol 400 WP WASol 410… WASol 510… Das oben beschriebene Produkt ist konform mit den Bestimmungen der Richtlinie: 97 / 23 / EC... -
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP Benutzerhinweise ........................5 Benutzerführung ....................5 1.1.1 Symbole ......................... 5 1.1.2 Zielgruppe ......................5 Gewährleistung und Haftung ................6 Sicherheit ............................ 7 Bestimmungsgemäßer Gebrauch ..............7 Sicherheitsmaßnahmen ..................7 2.2.1... - Seite 4 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 10.2 Fremdstromanode .................... 32 11 Ersatzteile ..........................34 12 Notizen ............................40 13 Stichwortverzeichnis ......................43 4-43 83253601 • 1/2010-11 • Vo...
-
Seite 5: Benutzerhinweise
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil des Geräts und muss am Ein- Originalbetriebsanleitung satzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. -
Seite 6: Gewährleistung Und Haftung
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 1 Benutzerhinweise 1.2 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzu- führen sind: ▪... -
Seite 7: Sicherheit
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäßer Gebrauch Der Speicher ist geeignet für: ▪ die Erwärmung von Trinkwasser nach TrinkwV, ▪ Heizwasser nach VDI 2035. Das Gerät darf nur in geschlossenen Räumen betrieben werden. Der Aufstellraum muss den örtlichen Bestimmungen entsprechen und muss frostsicher sein. -
Seite 8: Produktbeschreibung
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WASol 310-2 WASol Baureihe: Weishaupt Aqua Solar Baugröße Anzahl Revisionsöffnungen für Wärmepumpe 8-43 83253601 • 1/2010-11 • Vo... -
Seite 9: Varianten
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 3 Produktbeschreibung 3.2 Varianten WASol Beladung über den oberen Wärmetauscher Der Heizkreis ist am oberen Wärmetauscher angeschlossen. Der Fühler ist in der oberen Tauchhülse montiert. WASol Beladung parallel über oberen und unteren Wärmetauscher Der Heizkreis ist am oberen und unteren Wärmetauscher angeschlossen. -
Seite 10: Technische Daten
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten WASol 310-2 WASol 410-2 WASol 510-2 WASol 400-WP DIN CERTCO 027/06-13MC 027/06-13MC 027/06-13MC 027/06-13MC SVGW 0808-5406 0808-5406 0808-5406 PIN 97/23/EG Z-IS-DDK-MUC-09-09-376456-001 Z-IS-DDK-MUC-09-09-376456-002 3.4.2 Leistung... -
Seite 11: Produktbeschreibung
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 3 Produktbeschreibung Druckverlust Wärmetauscher oben 1100 1000 WASol 310-2 WASol 410-2 WASol 510-2 WASol 400-WP 1 Durchfluss in m³/h 2 Druckverlust in mbar Druckverlust Wärmetauscher unten 1400 1300... -
Seite 12: Betriebsdruck
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 3 Produktbeschreibung 3.4.3 Betriebsdruck Heizwasser max 10 bar Trinkwasser max 10 bar 3.4.4 Betriebstemperatur Heizwasser max 120 °C Trinkwasser max 110 °C 3.4.5 Umgebungsbedingungen Temperatur im Betrieb +5 … +40 °C Temperatur bei Transport/Lagerung -20 …... -
Seite 13: Abmessungen
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 3 Produktbeschreibung 3.4.8 Abmessungen WASol 310-2, WASol 410-2 und WASol 510-2 WASol 310-2 WASol 410-2 WASol 510-2 1 Durchmesser Revisionsöffnung 114 mm 114 mm 114 mm 2 Kippmaß... -
Seite 14: Gewicht
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 3 Produktbeschreibung WASol 400-WP WASol 400-WP 1 Durchmesser Revisionsöffnung 114 mm 2 Kippmaß 1857 mm 3 Fußschrauben 15 mm 4 Fühlerhülse unten 446 mm 5 Fühlerhülse mitte 901 mm 6 Fühlerhülse oben... -
Seite 15: Montage
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 4 Montage 4 Montage 4.1 Montagebedingungen Speichertyp und Betriebsdruck prüfen Der am Typenschild angegebene Betriebsdruck darf nicht überschritten werden. ▶ Speichertyp prüfen. ▶ Prüfen, ob der Betriebsdruck eingehalten wird (s. Kap. 3.4.3). -
Seite 16: Temperaturfühler Montieren
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 4 Montage 4.3 Temperaturfühler montieren Je nach Wärmeerzeuger werden für die Regelung unterschiedliche Temperaturfühler eingesetzt. Wärmeerzeuger Temperaturfühler Typ WTU, WTG QAZ 21 Ni 1000 NTC 12 kΩ Wärmepumpe NTC 2 kΩ... -
Seite 17: Installation
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 5 Installation 5 Installation 5.1 Voraussetzungen Das Heizungswasser muss der VDI-Richtlinie 2035 oder vergleichbaren lokalen Vor- schriften entsprechen. 5.2 Hydraulischer Anschluss ▶ Wärmetauscher durchspülen. ✓ Fremdkörper werden entfernt. - Seite 18 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 5 Installation Anschlüsse WASol 310-2, WASol 410-2 und WASol 510-2 Alle Anschlüsse mit Außengewinde. 1 Warmwasseranschluss G1" 2 Heizungsvorlauf G1" 3 Zirkulation G¾" 4 Fühlerhülse 5 Heizungsrücklauf G1"...
- Seite 19 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 5 Installation Anschlüsse WASol 400-WP Alle Anschlüsse mit Außengewinde. 1 Warmwasseranschluss G1" 2 Heizungsvorlauf G1¼" 3 Fühlerhülse 4 Zirkulation G¾" 5 Fühlerhülse 6 Heizungsrücklauf G1¼" 7 Vorlauf Solar G1"...
-
Seite 20: Inbetriebnahme
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 6 Inbetriebnahme 6 Inbetriebnahme ▶ Speicher mit Wasser füllen. ▶ Revisionsöffnung und Anschlüsse auf Dichtheit prüfen. ▶ Betriebsbereitschaft des Sicherheitsventils durch Anlüften prüfen. ▶ Anlage abpressen, bis Sicherheitsventil anspricht. -
Seite 21: Außerbetriebnahme
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 7 Außerbetriebnahme 7 Außerbetriebnahme ▶ Ggf. Netzteil der Fremdstromanode ausstecken. ▶ Anlage ausschalten und gegen unerwartetes Wiedereinschalten sichern ▶ Kaltwasserzulauf schließen. ▶ Speicher entleeren und komplett austrocknen. ▶... -
Seite 22: Wartung
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 8 Wartung 8 Wartung Der Betreiber soll die Anlage mindestens alle 2 Jahre warten lassen. Wartungsarbei- ten dürfen nur von qualifiziertem Personal mit den entsprechenden Fachkenntnissen durchgeführt werden. -
Seite 23: Speicher Ohne Elektroheizung Reinigen
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 8 Wartung 8.2 Speicher ohne Elektroheizung reinigen Hinweise zur Wartung beachten (s. Kap. 8). Korrosion durch Verletzen der Schutzschicht Im Speicher bildet sich durch die Magnesiumanode eine Schutzschicht (weißer Be- lag). -
Seite 24: Speicher Mit Elektroheizung Reinigen
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 8 Wartung 8.3 Speicher mit Elektroheizung reinigen Hinweise zur Wartung beachten (s. Kap. 8). Am Sicherheitstemperaturbegrenzer dürfen Instandsetzungsarbeiten nur vom jewei- ligen Hersteller oder dessen Beauftragten durchgeführt werden. -
Seite 25: Magnesiumanode Austauschen
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 8 Wartung 8.4 Magnesiumanode austauschen Hinweise zur Wartung beachten (s. Kap. 8). Bei zu geringer Höhe des Aufstellraumes kann eine Kettenanode verwendet werden (siehe Ersatzteile). ▶ Deckel des Speichers abnehmen. -
Seite 26: Verkleidung Austauschen
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 8 Wartung 8.5 Verkleidung austauschen Hinweise zur Wartung beachten (s. Kap. 8). ▶ Fühler entfernen. ▶ Ggf. Elektroheizung entfernen. WASol 310-2, WASol 410-2 und WASol 400-WP Nur beim Austausch der Rückwand ▶... - Seite 27 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 8 Wartung WASol 510-2 ▶ Verschlussleiste 1 leicht zusammendrücken und aushaken. ▶ Verkleidung entfernen. ▶ Neue Verkleidung anbringen. ▶ Verschlussleiste einhaken. ▶ Deckel des Speichers aufsetzen. ▶ Fühler platzieren und ggf. Elektroheizung anschließen.
-
Seite 28: Fehlersuche
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 9 Fehlersuche 9 Fehlersuche Beobachtung Ursache Behebung ▶ Speicher ist undicht Installation fehlerhaft Sicherheitsventil auf Funktion und richtige Installation prüfen. ▶ Revisionsflansch undicht Schrauben nachziehen. ▶ Dichtung austauschen. - Seite 29 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 9 Fehlersuche Beobachtung Ursache Behebung ▶ LED der Fremdstromanode Fehlerhafter Anschluss Anschlüsse prüfen. blinkt rot ▶ Isolation der Elektrode zum Speicher Isolation bei entleertem Speicher prü- fehlerhaft fen.
-
Seite 30: Zubehör
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 10 Zubehör 10 Zubehör 10.1 Elektroheizung Hinweise zur Wartung beachten (s. Kap. 8). Wird in einen Speicher eine Elektroheizung eingebaut, muss diese als Wärmeerzeu- ger nach DIN EN 12828 abgesichert sein. - Seite 31 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 10 Zubehör Sicherheitstemperaturbegrenzer (STB) Stromschlag bei Arbeiten unter Spannung Schwere Verletzungen oder Tod sind die Folge. ▶ Vor Beginn der Arbeiten, Gerät vom Netz trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern.
-
Seite 32: Fremdstromanode
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 10 Zubehör 10.2 Fremdstromanode Stromschlag bei Arbeiten unter Spannung Schwere Verletzungen oder Tod sind die Folge. ▶ Vor Beginn der Arbeiten, Gerät vom Netz trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern. - Seite 33 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 10 Zubehör ▶ Kaltwasserzulauf öffnen. ▶ Speicher über Warmwasserleitung entlüften. ▶ Dichtheitsprüfung durchführen. ▶ Verschlussstopfen einsetzen. ▶ Deckel des Speichers aufsetzen. ▶ Netzteil einstecken. ✓ Kontrolleuchte am Netzteil leuchtet grün.
-
Seite 34: Ersatzteile
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 11 Ersatzteile 11 Ersatzteile 1.08 1.07 1.01 1.02 1.15 1.14 1.13 1.12 1.11 1.10 1.14 1.13 1.12 1.11 1.10 1.09 1.06 1.04 1.05 1.03 34-43 83253601 • 1/2010-11 • Vo... - Seite 35 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Deckel für Wassererwärmer WASol 471 310 02 01 2 1.02 PS-Verkleidung rot - WASol 510-2 471 510 02 03 2 PS-Verkleidung weiß...
- Seite 36 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 11 Ersatzteile 2.09 2.08 2.01 2.02 2.06 2.10 2.05 2.11 2.03 2.07 2.04 2.14 2.16 2.15 2.13 2.12 2.12 36-43 83253601 • 1/2010-11 • Vo...
- Seite 37 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Kappe G2 471 145 01 06 7 2.02 Dichtung 42,5 x 57 x 3 669 077 2.03 Magnesium Schutzanode - (WASol 310-2) M8 x 40 x 460...
- Seite 38 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 11 Ersatzteile 3.06 3.05 3.03 3.04 3.01 3.02 38-43 83253601 • 1/2010-11 • Vo...
- Seite 39 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Einstellknopf für Temperaturregler ABS 473 150 22 05 7 3.02 Verschlussdeckel Flanschabdeckung 473 300 18 01 7 3.03 Flanschabdeckung kpl. 473 300 18 08 2 3.04...
-
Seite 40: Notizen
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 12 Notizen 12 Notizen 40-43 83253601 • 1/2010-11 • Vo... - Seite 41 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 12 Notizen 41-43 83253601 • 1/2010-11 • Vo...
- Seite 42 Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 12 Notizen 42-43 83253601 • 1/2010-11 • Vo...
-
Seite 43: Stichwortverzeichnis
Montage- und Betriebsanleitung WASol 310-2, WASol 410-2, WASol 510-2 und WASol 400-WP 13 Stichwortverzeichnis Anschlüsse ..............18, 19 Technische Daten ...............10 Außerbetriebnahme ............21 Temperatur ................12 Temperaturfühler ..............16 Transport ................12 Typenschlüssel ..............8 Bereitschaftsverlust ............10 Betriebsdruck ..............12 Betriebstemperatur .............12 Umgebungsbedingungen ..........12 Umwelteigenschaften ............12... - Seite 44 Max Weishaupt GmbH, D-88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Produkt Beschreibung Leistung W-Brenner Die millionenfach bewährte Kompakt-Baureihe: bis 570 kW Sparsam, zuverlässig, vollautomatisch. Öl-, Gas- und Zweistoffbrenner für Ein- und Mehrfamilienhäuser...
