POOL ABFLUSS - FILTER & KOLBENVENTIL EINRICHTUNG ( optional )
Das Netz des Filters verhindert dass grosse Teile die Filterpumpe verstopfen oder
beschädigen, und der Ventilkolbenbausatz verhindert dass Wasser in die Filterpumpe
kommt während die Filterpatrone gerade eingesetzt oder gereinigt wird. Wenn Ihr
Pool einen aufblasbaren oberen Ring hat, installieren Sie den Filter, den Stutzen
und das Kolbenventil, bevor Sie den oberen Ring aufblasen. Die fortschreitenden
Ersatzteilnummern verweisen auf die Darstellung der Ersatzteile in der Ersatzteilliste.

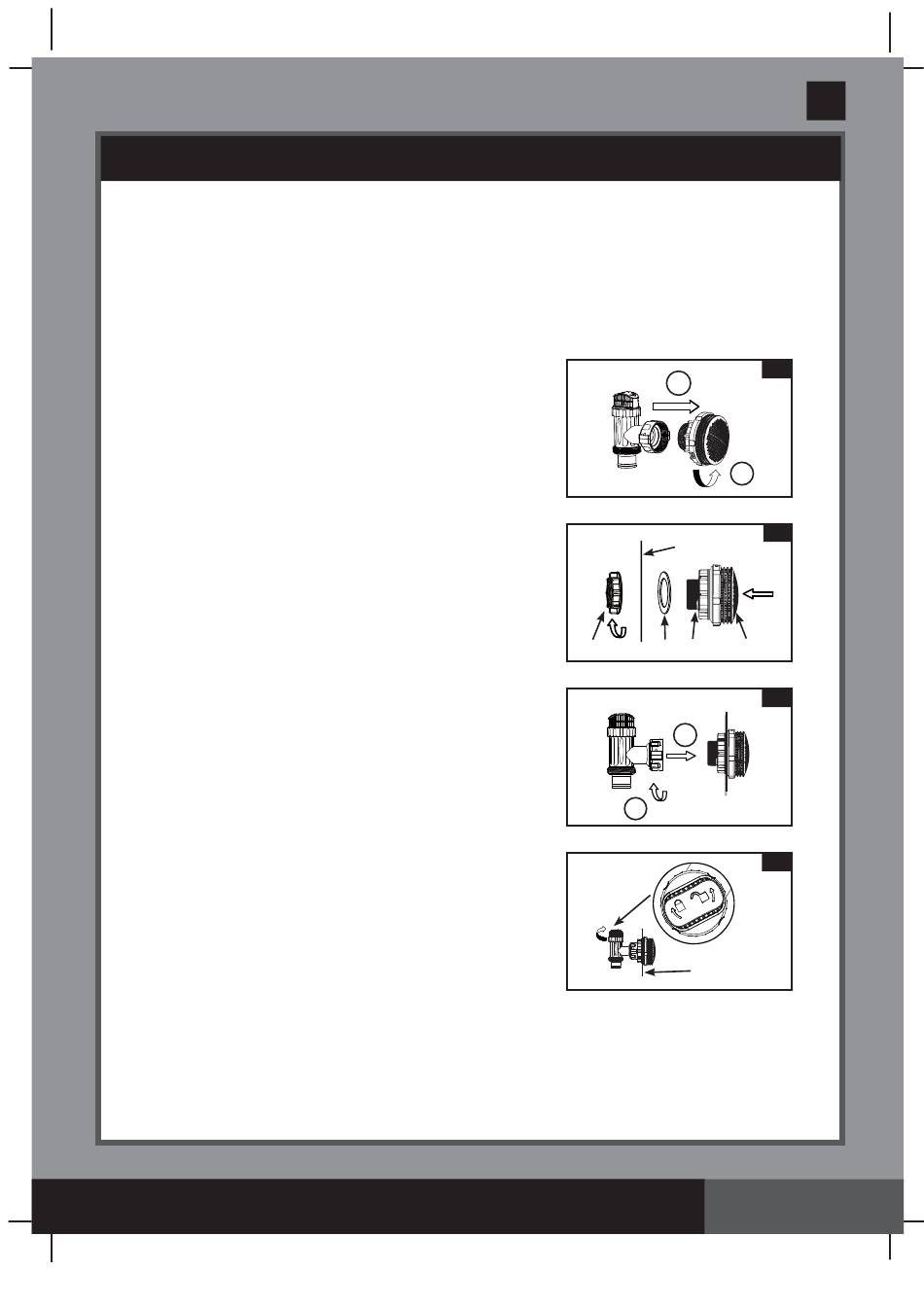

Aufbauanleitung:
1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie ihn
vom Schraubfilterverbinder (14) (siehe dazu
Zeichnung 1). Achten Sie darauf dass der
Stufendichtungsring (22) auf seinem Platz bleibt.
Stellen Sie den Ventilkolben am Boden auf einen
sicheren Platz.
2. Schrauben Sie die Filtermutter (12) gegen den
Uhrzeigersinn von der Schraubverbindung (14)
ab. Stecken Sie die Unterlegscheibe (13) in die
Schraubverbindung (14).
3. Bringen Sie den Filter und den Absperrschieber
an der unteren Position vom Poolwasserabfluss
(gekennzeichnet mit „+") an. Stecken Sie das
Verbindungsstück (14) von der Innenseite der
Beckenwand aus in eines der vorbereiteten
Löcher, wobei die Unterlegscheibe auf der
Verbindung verbleibt und so auf der Innenseite
der Beckenwand platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die Filtermutter
im Uhrzeigersinn (12) mit der flachen Seite der
Filtermutter (12) in Richtung zur Außenseite der
Beckenwand wieder auf den Schraubverbinder
(14) (siehe dazu Zeichnung 2).
5. Ziehen Sie von Hand die Filtermutter (12) auf
dem Schraubverbinder (14) fest.
6. Nehmen Sie den Kolbenventilbausatz. Stellen Sie
sicher dass der Stufendichtungsring an der richti-
gen Stelle sitzt.
7. Schrauben Sie die Ventilkolbenverbindung wieder
auf den Schraub-Filterverbinder (14) (siehe dazu
Zeichnung 3).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf geschlossene Stelle. Stellen
Sie sicher, dass der Ventilkolben sicher bzw.
fest geschlossen ist. Dieser verhindert, dass das
Wasser bei der Befüllung rausfließt (siehe dazu
Zeichnung 4).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
