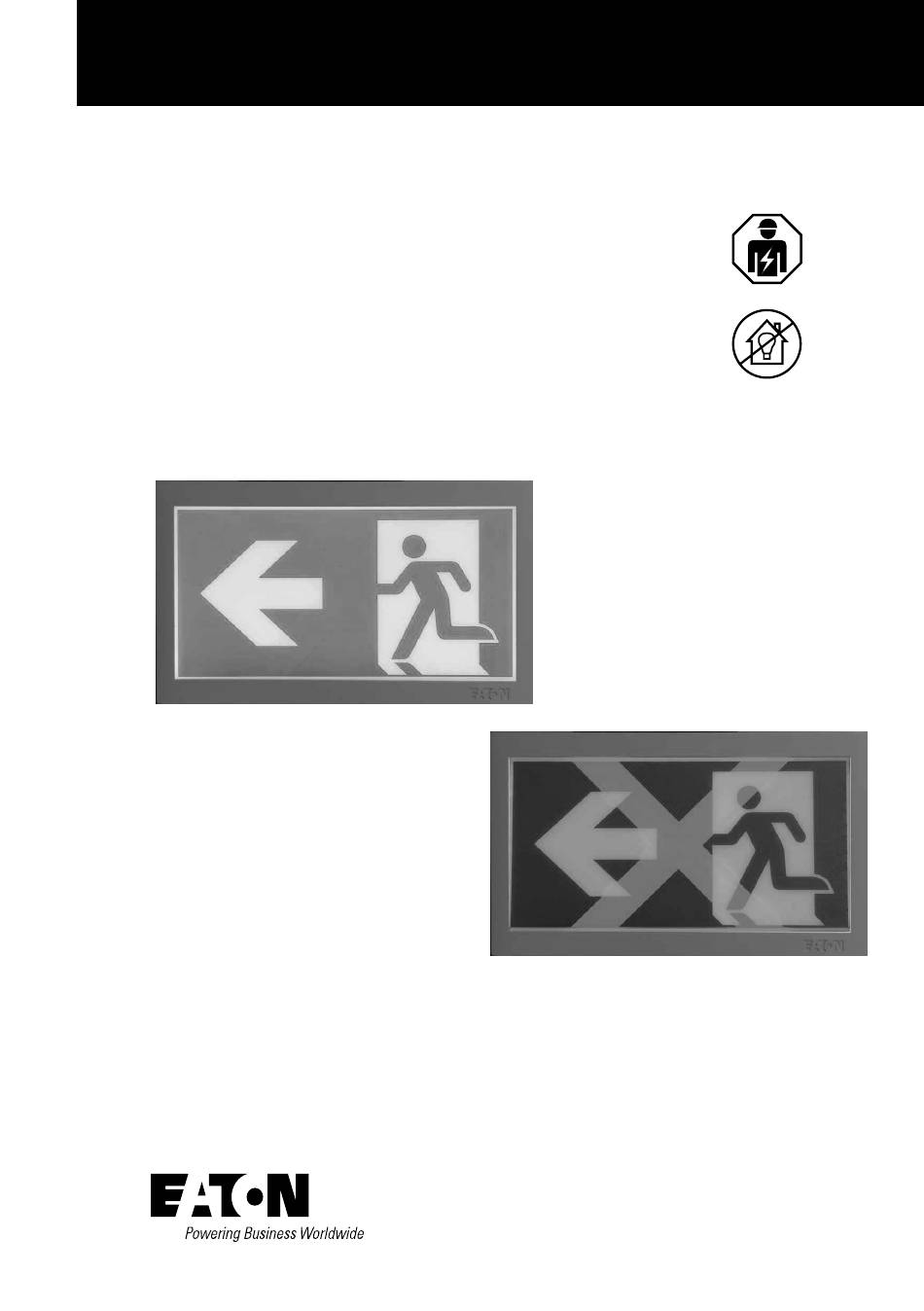

CEAG GuideLed 10011 DX CG-S

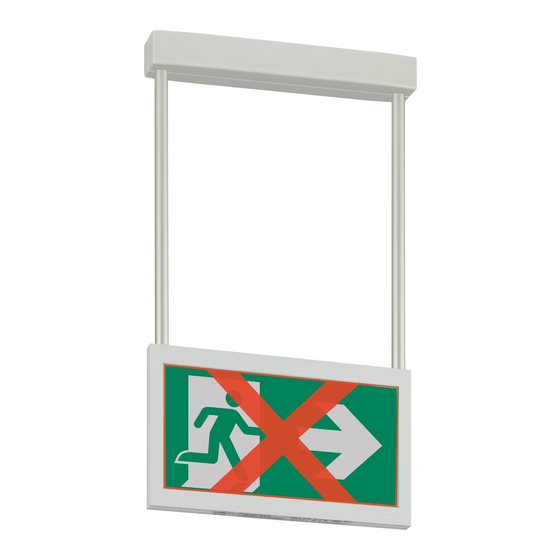

CEAG GuideLed 10011 DXC CG-S
Montage- und Betriebsanleitung
Mounting and Operating Instructions
Zielgruppe: Elektrofachkraft
Target group: Skilled electricians
Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch
Intended Application: Emergency Lighting, not suitable for private use
Werbung
Verwandte Anleitungen für Eaton CEAG GuideLed 10011 DXC CG-S
Inhaltszusammenfassung für Eaton CEAG GuideLed 10011 DXC CG-S
- Seite 1 CEAG GuideLed 10011 DX CG-S CEAG GuideLed 10011 DXC CG-S Montage- und Betriebsanleitung Mounting and Operating Instructions Zielgruppe: Elektrofachkraft Target group: Skilled electricians Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch Intended Application: Emergency Lighting, not suitable for private use...
- Seite 2 Corporation’s (“Eaton”) experience and judgment and may not cover all contingencies. If further informa- tion is required, an Eaton sales office should be consulted. Sale of the product shown in this literature is subject to the terms and conditions outlined in appropriate Eaton selling policies or other contractual agreement between Eaton and the purchaser.
- Seite 3 GuideLed 10011 DX/DXC CG-S Inhalt 1. Normenkonformität ......4 2. Kurzbeschreibung / Verwendungsbereich ..5 3.
- Seite 4 SICHERHEITSHINWEISE SAFETY INSTRUCTIONS • Die Leuchte ist bestim mungs gemäß in • The device shall only be used for its unbeschädigtem und einwandfreiem Zu- intended purpose and in undamaged stand zu betreiben! and flawless condition • Als Ersatz dürfen nur Originalteile von •...
- Seite 5 2 Kurzbeschreibung / 2 Brief description / Verwendungsbereich Scope of application Die Sicherheitsleuchten GuideLed DX/DXC The safety luminaires GuideLed DX/DXC CG-S CG-S sind für den Betrieb an CEAG Sicherheits- are suitable for operation on CEAG emergency beleuchtungsanlagen nach EN 50 172, DIN VDE lighting systems acc.
- Seite 6 4 Aufbau der Leuchte 4 Construction of the luminaire GuideLed 10011 DX CG-S Montage- und Betriebsanleitung GuideLed 10011 DX/DXC CG-S 40071860286(C) Juli 2017 www.ceag.de...
- Seite 7 Rückansicht / Back view 1 Piktogrammscheibe 2 Wandmontagesatz 1 Pictogram panel 3 Leitungseinführungen Netz 2 Wall mounting set 4 Leitungseinführung Schaltkontakt 3 Mains cable entry 5 Elektr. Vorschaltgerät (EVG) 4 cable entry for switch contact mit Adressschaltern 5 Electr. ballast (ECG) with address switch Mains/ Netz Leuchte Luminaire...
- Seite 8 2 m Externer pot.-freier Kontakt External volt-free contact 230V / AC LN/PE Netzanschluss / Mains supply Montage- und Betriebsanleitung GuideLed 10011 DX/DXC CG-S 40071860286(C) Juli 2017 www.ceag.de © 2015 Eaton, All Rights Reserved.
- Seite 9 Überwachungsbaustein für Einzelleuchtenüber- toring module for individual monitoring of lumi- wachung (Überwachung der Versorgungselek- naries (monitoring of the supply and automatic © 2015 Eaton, All Rights Reserved. tronik und automatische Detektion fehlerhafter detection of faulty supply of the LED-module) Versorgung des LED-Moduls) mit 20-stelligen...
- Seite 10 5.4 Betriebsmodus 5.4 Operating mode Über einen Drehschalter lassen Status / Schaltkontakt / Piktogramm / Rotes Kreuz / Mode Switch sich verschiedene Modi einstellen, Order ZB-S Switch contact Pictogram Red X z.B. blinkendes rotes Kreuz, um Open die Sichtbarkeit zu erhöhen. Dar- Closed 100% Rotes Kreuz statisch...
- Seite 11 6 Technische Daten 6 Technical Data Anschlussspannung 220 - 240 V AC, 50/60 Hz, 176 - 275 V DC Power input Gehäusematerial Housing material Gehäusefarbe Lichtgrau RAL 7035 Housing colour Light grey RAL 7035 Lichtstrom phiE/phiNenn am 100% (Leuchtdichte grün-weißes Piktogramm) Ende der Nennbetriebsdauer bzw.
