7Montage
►

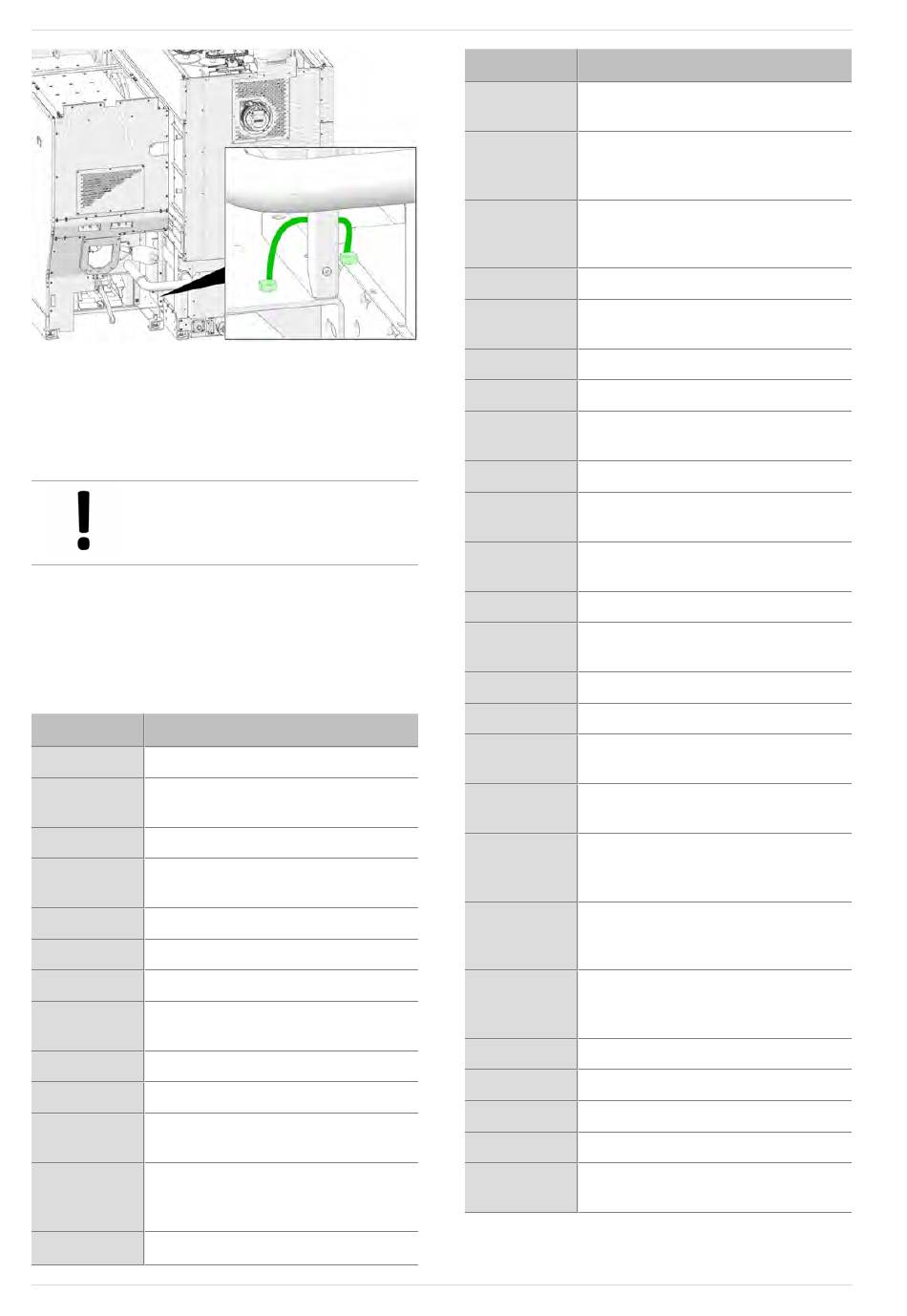

Verbinden Sie diese Leitung mit der Potenti-
alausgleichsschiene der Hausinstallation mit
einem Leitungsquerschnitt von mindestens 10
mm².
ACHTUNG
ser Hinweise sind Sachschäden
möglich.

7.18.5 Anschlussbelegung

Anschluss Bezeichnung
A1:X34 Abgastemperaturfühler
Aschaustragung Wärmetauscher (und
A1:X23
Abscheider Reinigung): Motor
A1:X42 Außentemperaturfühler
CAN-Bus-Anschluss für Elek-
A3:X6, A4:X6
tronikmodule
A1:X53 Display (Regelung eco
X10 Drehantrieb Primärluft
X10 Drehantrieb Sekundärluft
Drehzahlmessung Saugzuggebläse
A1:X47
(bei AC-Ventilator)
A1:X33 Einschubfühler
FU1: U,V,W Einschubmotor
230 V Versorgung für das Hoch-
A2:X4
spannungsmodul_A5
Elektrostatischer Staubabscheider: Ana-
A2:X7 log Ausgang 0-10V Sollspannung für
Hochspannungsmodul_A5
Elektrostatischer Staubabscheider: Ana-
A2:X8
maximus_L Montageanleitung
- Bei Nichtbeachtung die-
manager touch
)
Anschluss Bezeichnung
log Ausgang 0-10V Sollstrom für Hoch-
spannungsmodul_A5
Elektrostatischer Staubabscheider: Ana-
A2:X9 log Ausgang 0-10V Istspannung für
Hochspannungsmodul_A5
Elektrostatischer Staubabscheider: Ana-
A2:X10 log Ausgang 0-10V Iststrom für Hoch-
spannungsmodul_A5
A1:X51 Externe Anforderung des Kessels
Fremdkesselanforderung (maxi
A1:X28
fordert weiteren Kessel an)
A1:X7 Heißluftgebläse: Gebläse
A1:X4 Heißluftgebläse: Heizelement
Kesseltemperaturfühler im Was-
A1:X31
sermantel des Kessels
A1:X45 Lambdasonde
Pelletsvorratsbehälter: Behäl-
A3:X2
terschnecke
Pelletsvorratsbehälter: Füll-
A1:X49
standssensor
X4.13 - X4.15 Pelletsvorratsbehälter: Saugturbine
Pelletsvorratsbehälter: Sensor Behäl-
A2:X12
terklappe
A1:X44 Pufferspeicherfühler oben
A1:X36 Pufferspeicherfühler unten
Raumaustragung 1: Thermokontakt +
X9.1 - X9.2
Sicherheitsschalter
Raumaustragung 2: Thermokontakt +
X9.3 - X9.4
Sicherheitsschalter
Raumaustragung für Sauganlagen (nur
A1:X14 für Pellets - Saugschnecke, Maulwurf,
...)
Raumaustragungsmotor 1, 1-phasig bei
A3:X2 Motor Behälterschnecke, 3-phasig bei
direkter Raumaustragung
Raumaustragungsmotor 2, 3-phasig:
A4:X2 Motor für Bunker-Befüllschnecke oder
Motor für Steigschnecke
A1:X6 Reserve
X4.4 - X4.6 Rücklaufanhebungspumpe
A1:X32 Rücklauffühler
A1:X13 Rücklaufmischer
X4.1 - X4.3 Saugzuggebläse (bei EC-Ventilator)
(A1:X19) (bei AC-Ventilator)
