Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200
4.5 Bedieneinheit
Hinweis!
Die ZEMMLER
worden. Sollte es Fragen zur Bedienung geben kontaktieren Sie bitte ZEMMLER
Siebanlagen und geben sie unbedingt die Variante der Bedieneinheit mit an.
Auf Abbildung 4-2 ist die Bedieneinheit der Doppeltrommelsiebanlage dargestellt.
Lesen Sie sich die Anleitung der Bedieneinheit sorgfältig durch um Fehler bei der
Anwendung zu vermeiden.
Sollte es wider Erwarten zu Unverständlichkeiten kommen, kontaktieren Sie bitte
ZEMMLER
1 Displayanzeige für Motorsteuereinheit (OPUS)
2 Displayanzeige für Hydrauliksteuereinheit (Siemens LOGO!)
3 Bedien- und Zustandsanzeigen
4 Zündschloss
5 Betriebsstundenzähler
6 Kraftstoffanzeige
Allgemeine Beschreibung
®
MULTI SCREEN
®
Siebanlagen.
1
2
3
4

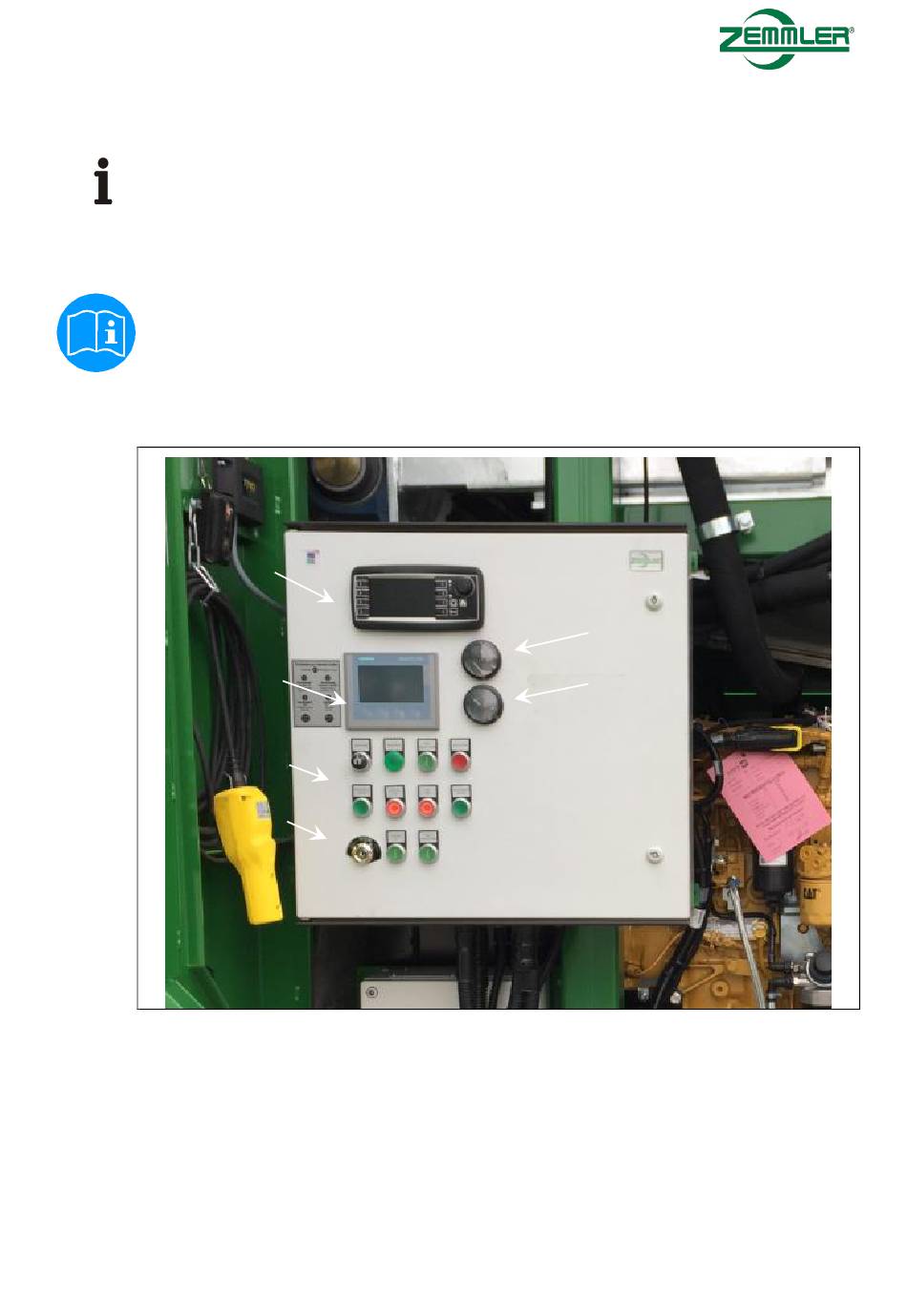

Abb. 4-2: Bedieneinheit
MS4200.093.19
®
MS 4200 ist einer zentralen Bedieneinheit ausgerüstet
®
5
6
