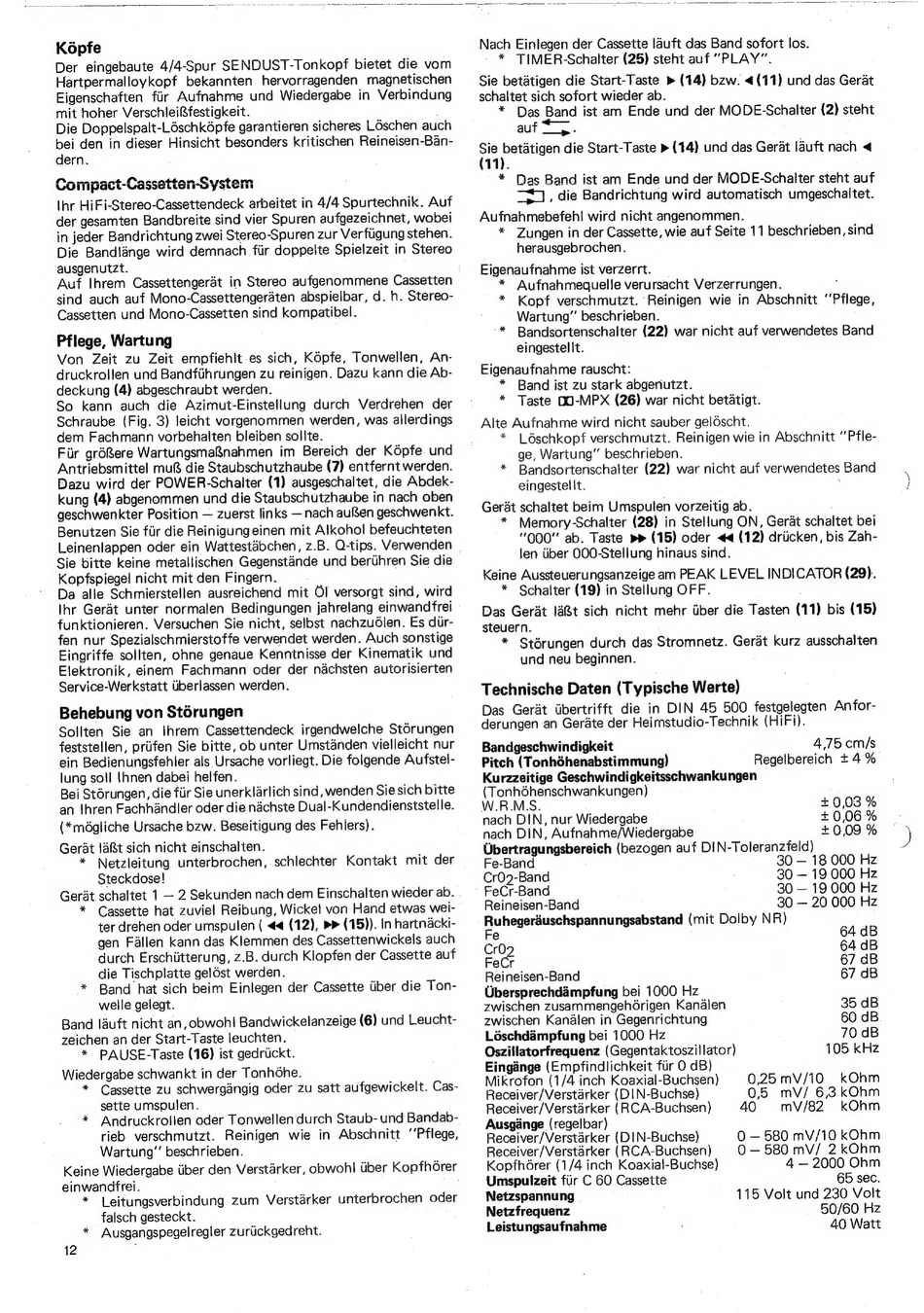

Dual C839RC Bedienungsanleitung Seite 10

Kopfe
Compact-Cassetten-System
Pflege, Wartung
So kann auch die Azimut-Einstellung durch Verdrehen der
Schraube (Fig. 3) leicht vorgenommen werden, was allerdings
dem Fachmann vorbehalten bleiben sollte.
Behebung von Stérungen
Gerat lat sich nicht einschalten.
* PAUSE-Taste (16) ist gedrickt.
Wiedergabe schwankt in der Tonhdhe.
12 ,
Nach Ejinlegen der Cassette lauft das Band sofort los.
* TIMER-Schalter (25) steht auf "PLAY".
Sie betatigen die Start-Taste » (14) bzw. (11) und das Gerat
schaltet sich sofort wieder ab.
*
Das Band ist am Ende und der MODE-Schalter (2) steht
auf _,.
re oe die Start-Taste » (14) und das Gerat lauft nach <
11).
* Das Band ist am Ende und der MODE-Schalter steht auf
aed 1, die Bandrichtung wird automatisch umgeschaltet.
Aufnahmebefehl wird nicht angenommen.
*
Zungen in der Cassette, wie auf Seite 11 beschrieben,
sind
herausgebrochen.
Eigenaufnahme ist verzerrt.
* Aufnahmequelle verursacht Verzerrungen.
* Kopf verschmutzt. Reinigen wie in Abschnitt ''Pflege,
Wartung" beschrieben.
* Bandsortenschalter (22) war nicht auf verwendetes Band
eingestel lt.
Eigenaufnahme rauscht:
* Band ist zu stark abgenutzt.
* Taste O0O-MPX (26) war nicht betatigt.
Alte Aufnahme wird nicht sauber geldscht.
* Léschkopf verschmutzt. Reinigen wie in Abschnitt ''Pfle-
ge, Wartung" beschrieben.
* Bandsortenschaiter (22) war nicht auf verwendetes Band
eingestel lt. :
Gerat schaltet beim Umspulen vorzeitig ab.
* Memory-Schalter (28) in Stellung ON, Gerat schaltet bei
"Q00" ab. Taste p> (15) oder <4 (12) driicken, bis Zah-
len Uber 000-Stellung hinaus sind.
Keine Aussteuerungsanzeige am PEAK LEVEL INDICATOR (29).
* Schalter (19) in Stellung OFF.
Technische Daten (Typische Werte)
Eingange (Empfindlichkeit fur 0 dB)
Mikrofon (1/4 inch Koaxial-Buchsen)
Receiver/Verstarker (DIN-Buchse)
Receiver/Verstarker (RCA-Buchsen) 40
Ausgange (regelbar)
Receiver/Verstarker (DIN-Buchse)
Receiver/Verstarker (RCA-Buchsen)
0,25mV/10 kOhm
0,5 mvV/ 63 kOhm
mV/82 kOhm
0 — 580 mV/10 kOhm
0—580 mV/ 2kOhm
