DAISY II Digital Set
DAISY II Digital Set - Kap. Anhang
Sollen also mehr als 4 Züge gleichzeitig fahren, so muss die Gleisanlage in mehrere
Gleisabschnitte unterteilt werden. Diese Gleisabschnitte werden einseitig getrennt, wobei die
Masseseite (schwarz) durchverbunden bleibt. Jeder zusätzliche Gleisabschnitt wird durch
einen Booster (Verstärker) mit Strom versorgt. Natürlich benötigt der Booster einen eigenen,
separaten Versorgungstrafo.

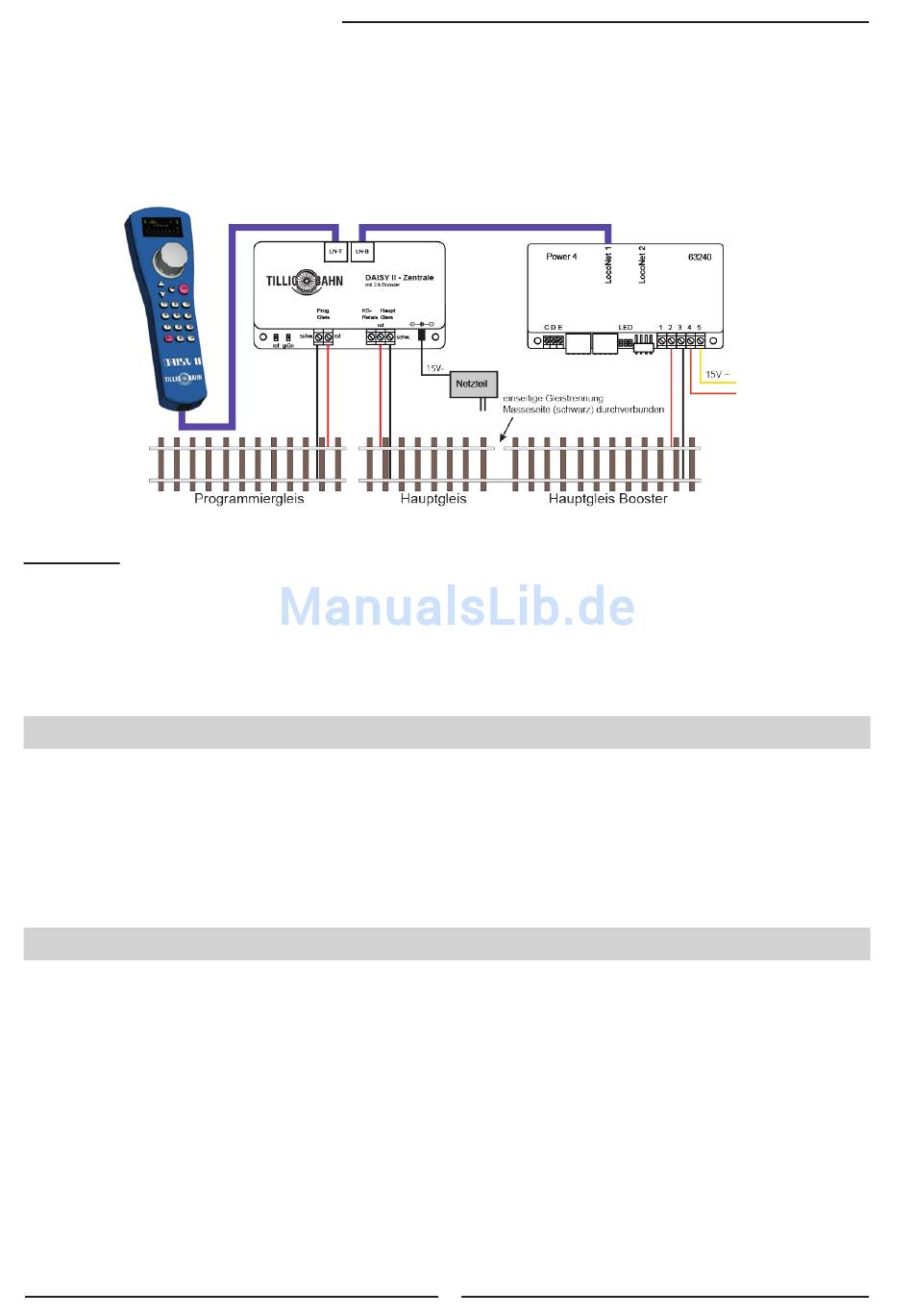

Anschlussskizze eines Boosters
WICHTIG:
Beim Einsatz eines Boosters ist immer darauf zu achten, dass der maximale Strom, den der
Booster liefern kann, zur Gleisanlage und zu den Fahrzeugen passt. Kurz gesagt muss der
Booster zur Spurweite passen, damit im Falle eines Kurzschlusses kein Schaden entsteht.
Spur N - 0 -> Power 4 (TILLIG Art.-Nr. 66825 / Uhlenbrock Art.-Nr.: 63 240) und Spur 0 - II ->
Power 8 (Art.Nr.: 63 280).

1.8 Technisch Daten (Zentrale)

• Spannungsversorgung: Schaltnetzteil Input: 240 V 50 Hz, Output: 15 V= / 2 A
• max. Belastung Hauptgleisausgang: 2 A
• max. Belastung Programmiergleisausgang: 250 mA
• max. Belastung LocoNet-T: 500 mA
• Gehäusemaße: 104 x 58 x 33 mm

1.9 Sicherheitshinweise

Vor Gebrauch die Sicherheitshinweise und Anleitung genau lesen und beachten.
Die Geräte sind kein Spielzeug und für Kinder unter 14 Jahren nicht geeignet! Sie können
jedoch unter fachkundiger Aufsicht durch Erwachsene von Kindern bedient werden.
Die Anschlusskabel niemals in eine Steckdose einführen!
Überprüfen Sie das verwendete Netzteil regelmäßig auf Schäden an Kabeln,
Stecker, Gehäuse usw. Bei Schäden am Netzteil dieses keinesfalls benutzen!
Dieses Handbuch gut aufbewahren.
8
