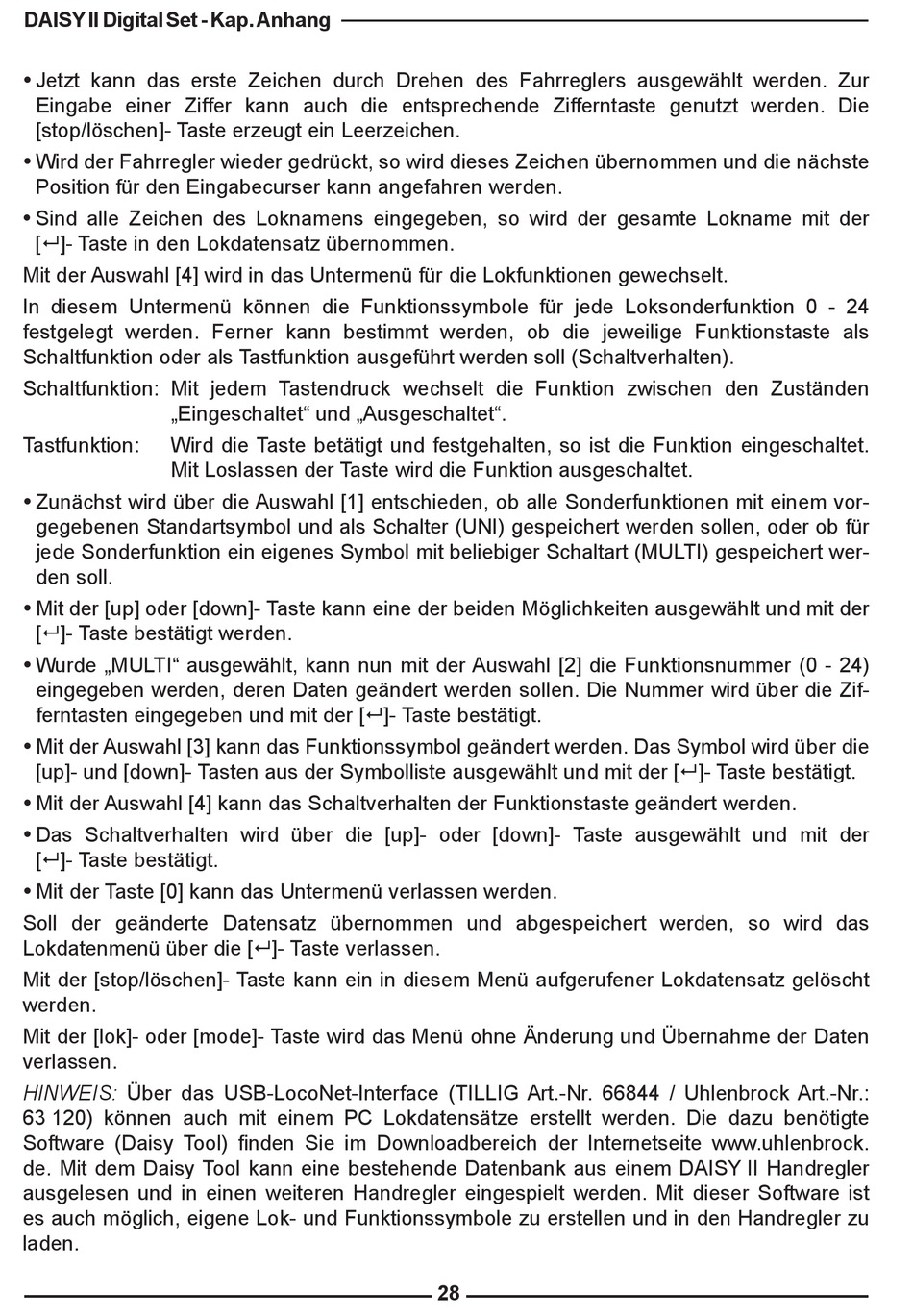

uhlenbrock DAISY II Digital Set Handbuch Seite 28

DAISY II Digital Set - Kap. Anhang DAISY II Digital Set
 Jetzt kann das erste Zeichen durch Drehen des Fahrreglers ausgewählt werden. Zur
Eingabe einer Ziffer kann auch die entsprechende Zifferntaste genutzt werden. Die
[stop/löschen]- Taste erzeugt ein Leerzeichen.
 Wird der Fahrregler wieder gedrückt, so wird dieses Zeichen übernommen und die nächste
Position für den Eingabecurser kann angefahren werden.
 Sind alle Zeichen des Loknamens eingegeben, so wird der gesamte Lokname mit der
[8]- Taste in den Lokdatensatz übernommen.
Mit der Auswahl [4] wird in das Untermenü für die Lokfunktionen gewechselt.
In diesem Untermenü können die Funktionssymbole für jede Loksonderfunktion 0 - 24
festgelegt werden. Ferner kann bestimmt werden, ob die jeweilige Funktionstaste als
Schaltfunktion oder als Tastfunktion ausgeführt werden soll (Schaltverhalten).
Schaltfunktion: Mit jedem Tastendruck wechselt die Funktion zwischen den Zuständen
„Eingeschaltet" und „Ausgeschaltet".
Tastfunktion: Wird die Taste betätigt und festgehalten, so ist die Funktion eingeschaltet.
Mit Loslassen der Taste wird die Funktion ausgeschaltet.
 Zunächst wird über die Auswahl [1] entschieden, ob alle Sonderfunktionen mit einem vor-
gegebenen Standartsymbol und als Schalter (UNI) gespeichert werden sollen, oder ob für
jede Sonderfunktion ein eigenes Symbol mit beliebiger Schaltart (MULTI) gespeichert wer-
den soll.
 Mit der [up] oder [down]- Taste kann eine der beiden Möglichkeiten ausgewählt und mit der
[8]- Taste bestätigt werden.
 Wurde „MULTI" ausgewählt, kann nun mit der Auswahl [2] die Funktionsnummer (0 - 24)
eingegeben werden, deren Daten geändert werden sollen. Die Nummer wird über die Zif-
ferntasten eingegeben und mit der [8]- Taste bestätigt.
 Mit der Auswahl [3] kann das Funktionssymbol geändert werden. Das Symbol wird über die
[up]- und [down]- Tasten aus der Symbolliste ausgewählt und mit der [8]- Taste bestätigt.
 Mit der Auswahl [4] kann das Schaltverhalten der Funktionstaste geändert werden.
 Das Schaltverhalten wird über die [up]- oder [down]- Taste ausgewählt und mit der
[8]- Taste bestätigt.
 Mit der Taste [0] kann das Untermenü verlassen werden.
Soll der geänderte Datensatz übernommen und abgespeichert werden, so wird das
Lokdatenmenü über die [8]- Taste verlassen.
Mit der [stop/löschen]- Taste kann ein in diesem Menü aufgerufener Lokdatensatz gelöscht
werden.
Mit der [lok]- oder [mode]- Taste wird das Menü ohne Änderung und Übernahme der Daten
verlassen.
HINWEIS: Über das USB-LocoNet-Interface (TILLIG Art.-Nr. 66844 / Uhlenbrock Art.-Nr.:
63 120) können auch mit einem PC Lokdatensätze erstellt werden. Die dazu benötigte
Software (Daisy Tool) finden Sie im Downloadbereich der Internetseite www.uhlenbrock.
de. Mit dem Daisy Tool kann eine bestehende Datenbank aus einem DAISY II Handregler
ausgelesen und in einen weiteren Handregler eingespielt werden. Mit dieser Software ist
es auch möglich, eigene Lok- und Funktionssymbole zu erstellen und in den Handregler zu
laden.
28
