dazu externe Booster wie z.B. Power 4 oder Power 8 anzuschließen.
• Als weitere Besonderheit stellt die DAISY II Digitalzentrale den RailCom
Signal zur Verfügung, um z.B. das Automatisierungssystem MARCo einsetzen zu können.
• Sie unterstützt den Dispatch Modus für Handregler wie FRED, DT 100 usw.
• Im Uhlenbrock FRED Modus können den vier Funktionstasten eines FRED-Handreglers
vier Lokadressen zugewiesen werden. Alle FREDs in diesem Modus erhalten die gleichen
Lokadressen für die Tasten f1 bis f4. Diese Loks belegen dann bis zu vier Slots.
• Einige Einstellungen der Zentrale können mit einer LNCV-Programmierung vorgenommen
werden. Die Artikelnummer ist 65 200 und die Moduladresse ist fest auf 1 eingestellt. Diese
kann nicht geändert werden!
• Ein Firmwareupdate der Zentrale kann in Verbindung mit einem PC per USB-LocoNet-
Interface (TILLIG Art.-Nr. 66844 / Uhlenbrock Art.-Nr.: 63 120) durchgeführt werden.
1.2 Anschlüsse

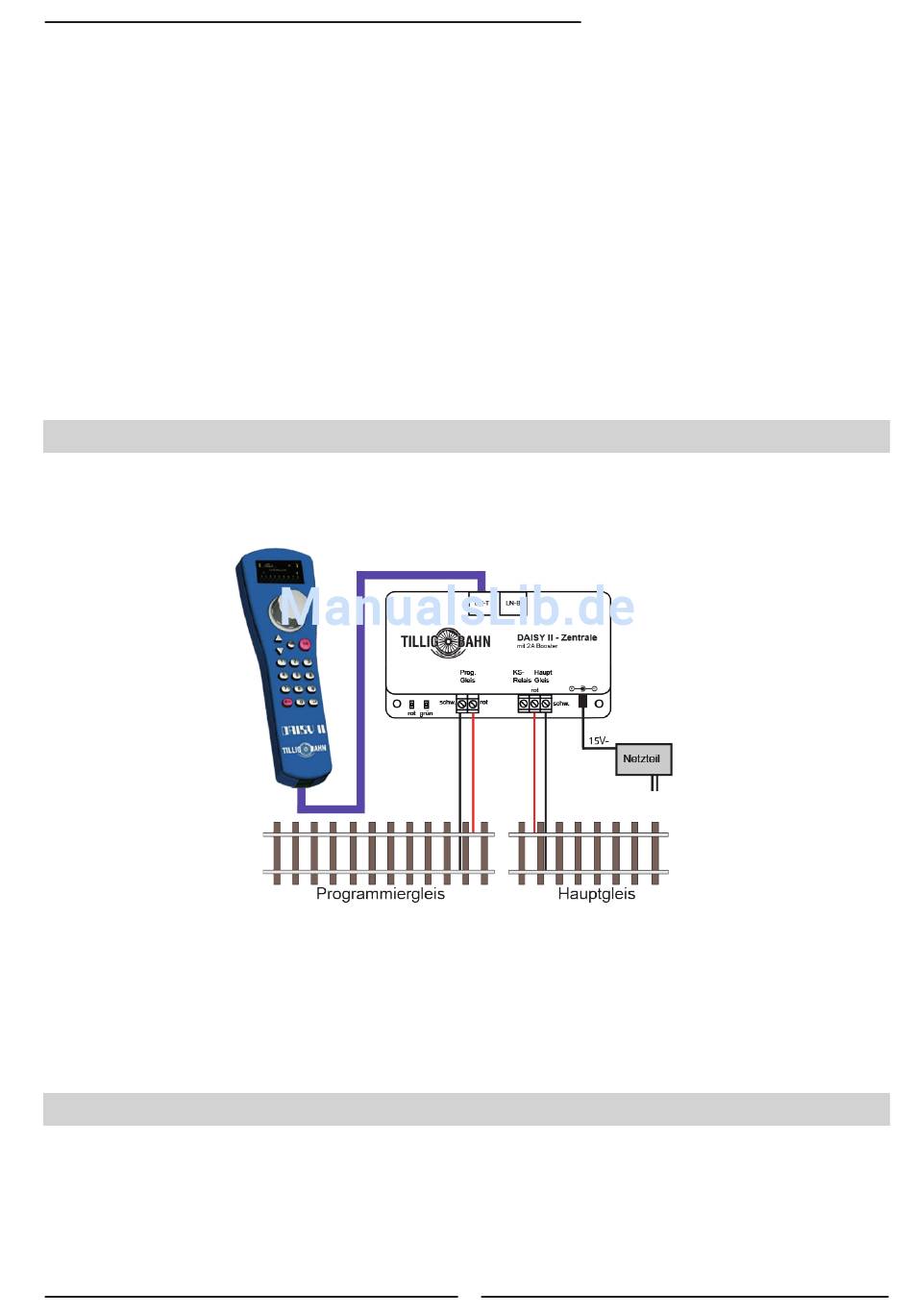

Die DAISY II Digitalzentrale hat Anschlüsse für ein Hauptgleis, ein Programmiergleis, ein
Kehrschleifenrelais, sowie LocoNet-T für LocoNet- Geräte, LocoNet-B für LocoNet- Booster
und eine Buchse für das Schaltnetzteil.
Das Programmiergleis dient ausschließlich der Programmierung von DCC Decodern. Es ist
im Fahrbetrieb stromlos und es darf keine Verbindung zum Hauptgleis bestehen.
Hinweis: Für den Hauptgleisanschluss sollten Sie Leitungsquerschnitte nicht unter 0,75 mm
verwenden. Der Anschluss an das Gleis sollte an mehreren Stellen der Anlage erfolgen. Wir
empfehlen für die Spurweite TT Einspeisepunkte im Abstand von ca. 1m.
1.3 Anzeige der Betriebszustände
rote LED aus - grüne LED ein
Gleisspannung eingeschaltet
(normaler Betriebszustand)
DAISY II Digital Set - Kap. Anhang
5
DAISY II Digital Set
CutOut im DCC-
®
2
