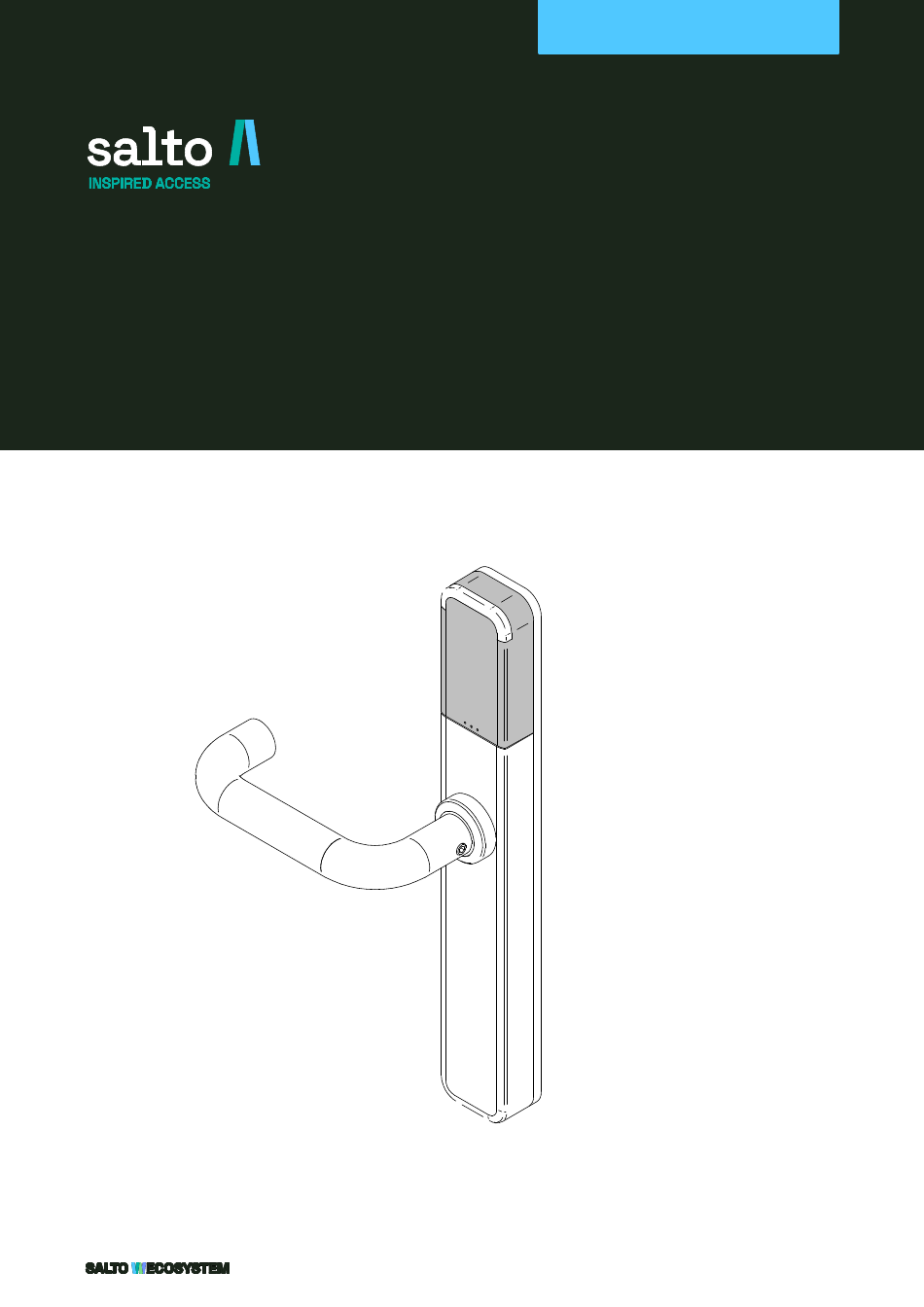

- Seite 1 INSTALLATION GUIDE XS4 One High Security The Salto XS4 One is the evolution of the Original model with a built-in, totally new reader available in two colours. MODELS: ELECTRONIC INFO. W80M - W40T - W40MH Copyright © 2025 Salto Systems, S.L.
- Seite 2 INSTALLATION GUIDE | XS4 One High Security E i 750 xx..P series E i 75 1 xx..P E i 753 xx..P 42mm 42mm 23,5mm 19,5mm OUTSIDE INSIDE (1) PAS24 Standard complies only with 44mm and 54mm certified doors. TORX 20 (x6)
- Seite 3 SALTO recomienda utilizar cerraduras con un pregiro máximo de 4º. SALTO empfiehlt den Einsatz von Einsteckschlössern mit max. 4° Vorspannung. SALTO recommande d’utiliser des serrures à mortaiser avec un angle au repos de 4° maximum. SALTO raccomanda l'utilizzo di una serratura con un angolo di pre-rotazione massimo di 4°.
- Seite 4 INSTALLATION GUIDE | XS4 One High Security Select handing Seleccione mano Drückerrichtung wählen Choisir le sens de la bèquille Scegliere il verso Selecione mão PAGE 4/11 saltosystems.com...
- Seite 5 INSTALLATION GUIDE | XS4 One High Security TORX 20 PAGE 5/11 saltosystems.com...
- Seite 6 INSTALLATION GUIDE | XS4 One High Security Installation Instalación Installation Installation Installazione Instalação Template PAGE 6/11 saltosystems.com...
- Seite 7 INSTALLATION GUIDE | XS4 One High Security 14mm 90º MIN. 25mm. 14mm 14mm PAGE 7/11 saltosystems.com...
- Seite 8 INSTALLATION GUIDE | XS4 One High Security NOT OK SCREWS 32 mm ÷ 47 mm 45 mm ÷ 60 mm 60 mm ÷ 68 mm 68 mm ÷ 75 mm 75 mm ÷ 83 mm 83 mm ÷ 90 mm 90 mm ÷...
- Seite 9 INSTALLATION GUIDE | XS4 One High Security LR03 PAGE 9/11 saltosystems.com...
- Seite 10 INSTALLATION GUIDE | XS4 One High Security AT THIS POINT DO NOT CLOSE THE DOOR PROGRAM THE LOCK FIRST Follow user manual NO CIERRE LA PUERTA. PROGRAME LA CERRADURA Consulte el manual del usuario TÜR NICHT SCHLIESSEN. ZUERST SCHLOSS PROGRAMMIEREN Folgen Sie dem Benutzerhandbuch NE FERMEZ PAS LA PORTE.
