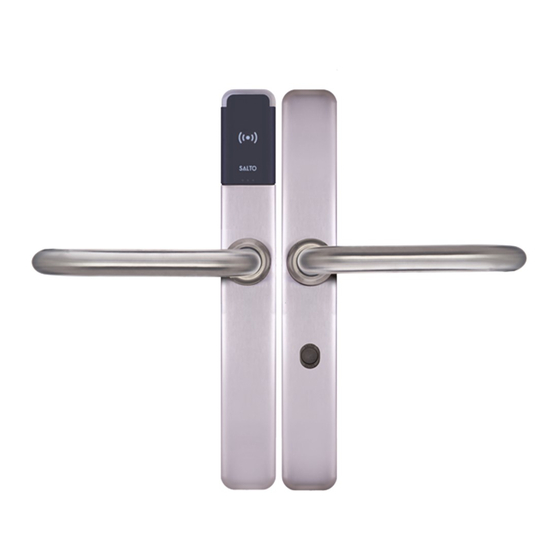

Salto XS4 One Montageanleitung

Installation guide
Eng
Guía de instalación
E
Montageanleitung
D
Guide d'installation
F
Guida all'installazione
I
Guia de instalação
P
TORX 20 (x3)
TORX 20 (x1)
TORX 20 (x6)
ALLEN 3 (x2)
BOLT (Depending on door thickness)
Cerradura de embutir no incluida
Einsteckschloss nicht enthalten
Serrure à mortaiser non incluse
Fechadura de embutir não incluida
Eng
SALTO recommends the use of a mortise lock, with a maximum 4º pre-turn.
SALTO recomienda utilizar cerraduras con un pregiro máximo de 4º.
E
SALTO empfiehlt den Einsatz von Einsteckschlössern mit max. 4° Vorspannung.
D
SALTO recommande d'utiliser des serrures à mortaiser avec un angle au repos de 4° maximum.
F
SALTO raccomanda l'utilizzo di una serratura con un angolo di pre-rotazione massimo di 4°.
I
SALTO recomenda utilizar fechaduras com uma pré rotação máxima de 4º.
P
All contents current at time of publication.
SALTO Systems S.L. reserves the right to change availability of any
item in this catalog, its design, construction, and/or materials.
Installation guide

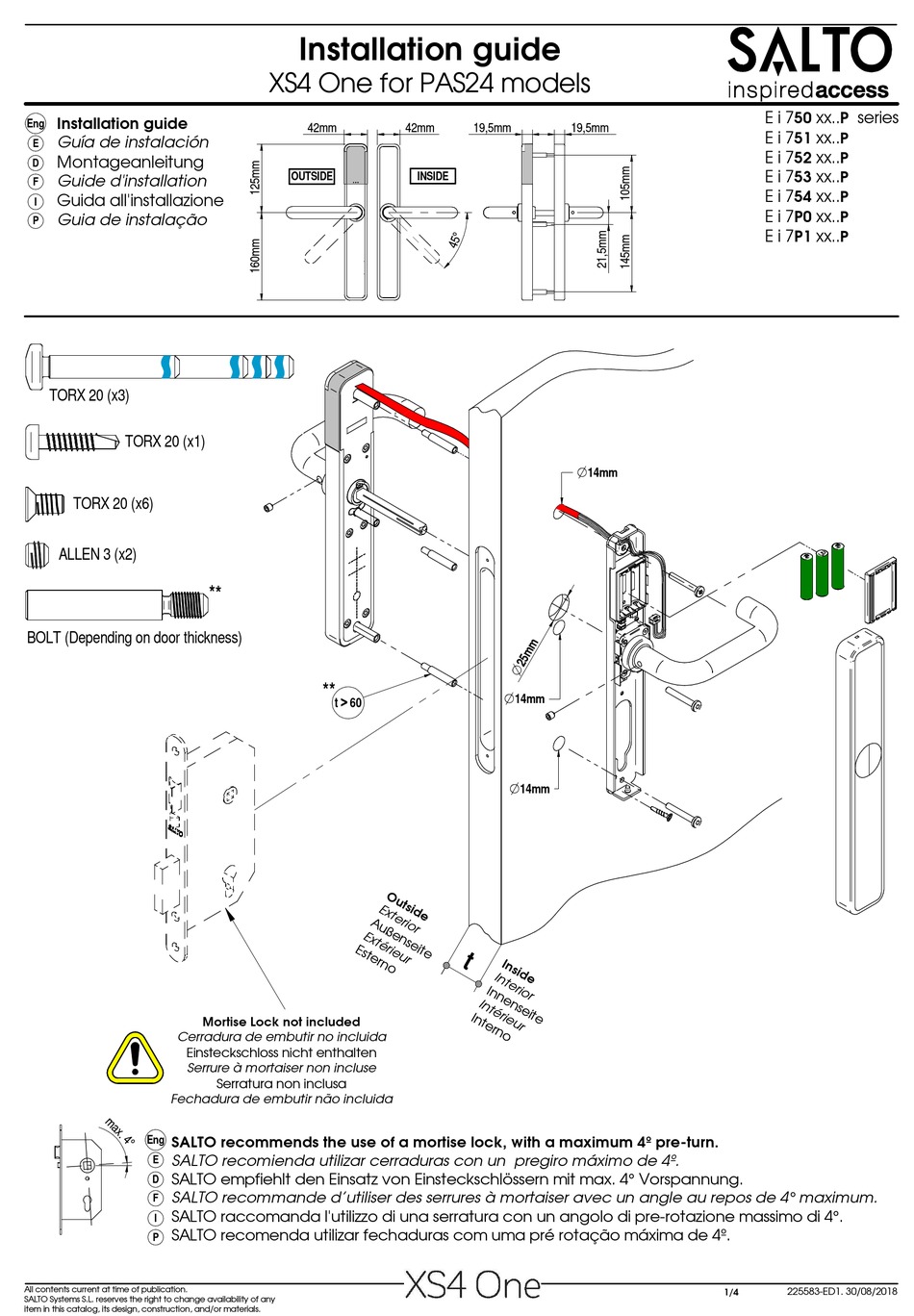

XS4 One for PAS24 models
42mm
OUTSIDE
* *
* *
t > 60
Mortise Lock not included
Serratura non inclusa
42mm 19,5mm 19,5mm
INSIDE
O
O
14mm
O
14mm
14mm
1/4
E i 7 xx.. series
50 P
E i 7 xx..
51 P
E i 7 xx..
52 P
E i 7 xx..
53 P
E i 7 xx..
54
P
E i 7 xx..
P0 P
E i 7 xx..
P1 P
225583-ED1. 30/08/2018
