Jeremias ekkoair Logic Montageanleitung Seite 27

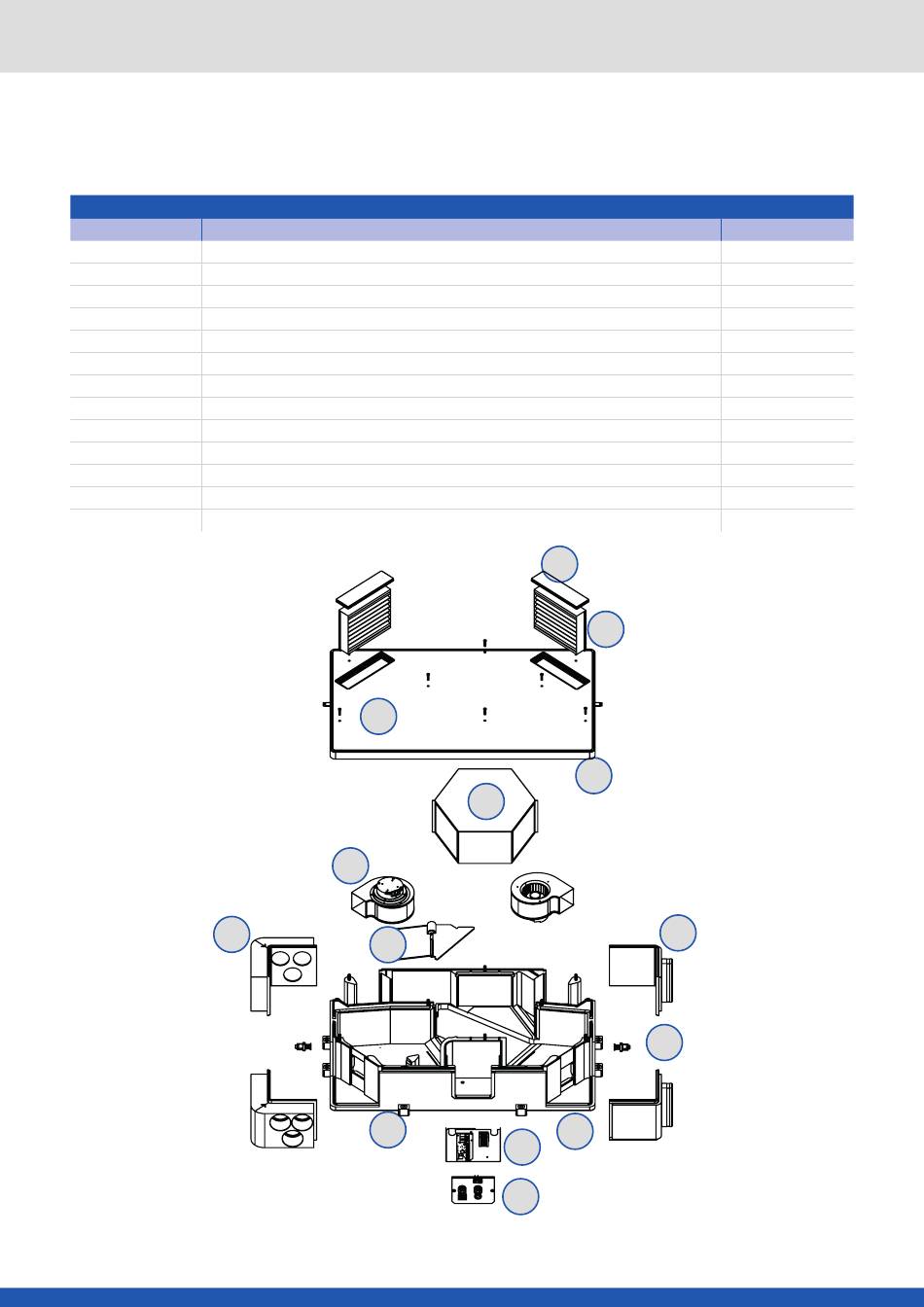

11. EXPLOSIONSZEICHNUNG
Nummer Beschreinung
1 Eckverbindungen Ø 160mm
2 Eckverbindungen Ø 75mm
3 Vordere Abdeckung
4 Front Polypropylen
5 Ventilator mit geringem Verbrauch
6 Hochleistungs-Wärmetauscher
7 Klemmlaschen
8 Kondensatablauf
9 Hochleistungsfilter
10 Filterkappe
11 Anschlussplatte
12 Elektronische Anschlussplatte
13 100% automatische Bypassklappe
2
Explosionszeichnung
3
6
5
13
13
12
11
10
9
4
1
8
7
Stück
4
2
1
1
2
1
8
4
2
2
1
1
1
27
