LOGIC / Montageanleitung

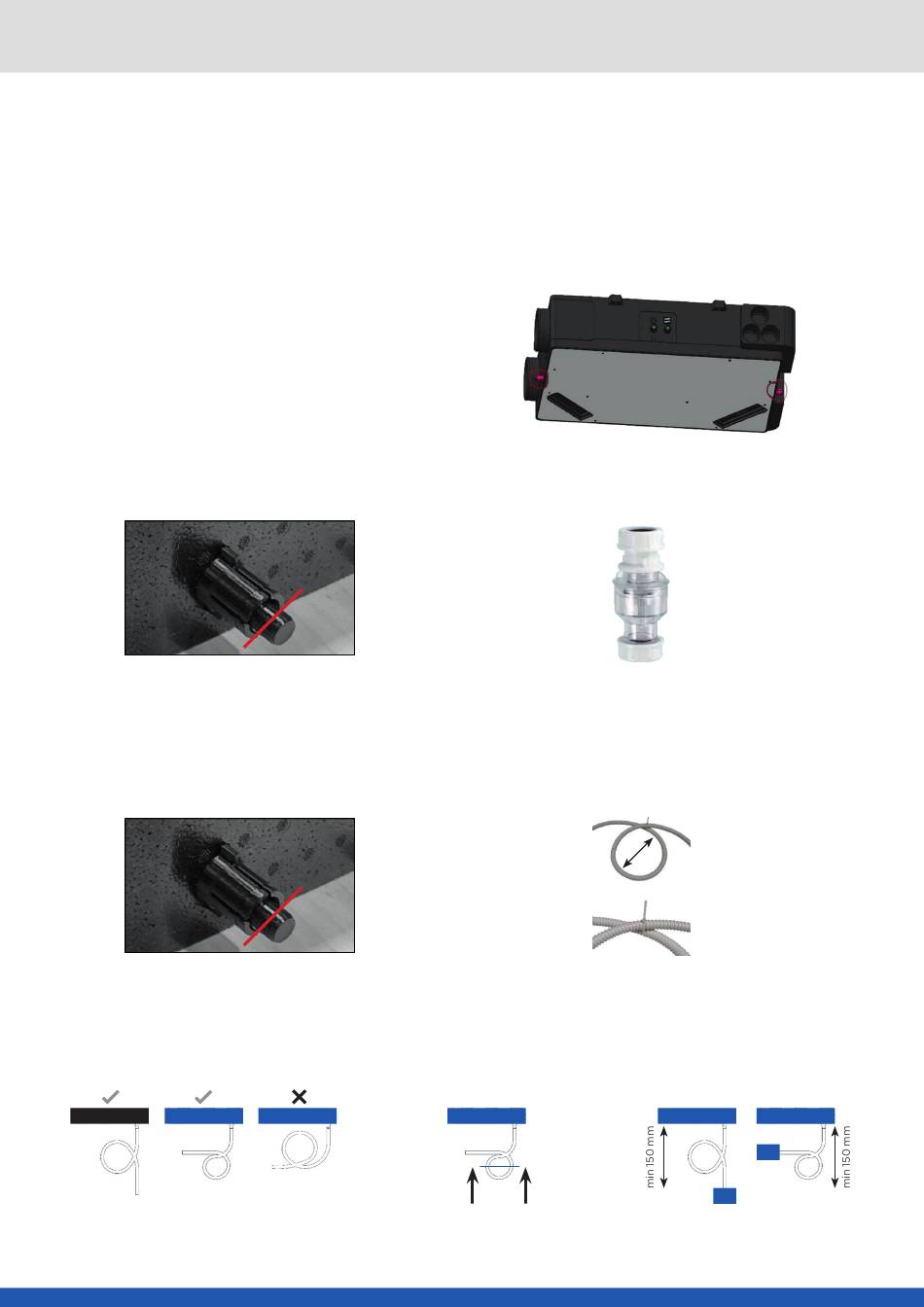

6. ANSCHLUSS DES
KONDENSATABLAUFS
Bei Installation an der Decke muss einer der beiden seitlichen Kondensatabläufe gewählt
werden, bei Wandmontage derjenige im unteren Bereich des Gerätes.
So installieren Sie den Ablauf mit Siphon
Als Zubehör bieten wir einen Siphon an,
der sich dank verschiedener Adapter
ganz einfach montieren lässt und so an
unterschiedliche Rohrarten angepasst
werden kann.
A)
Abschneiden und Entgraten
des Verschlusses
So installieren Sie den Ablauf ohne Siphon
A)
Abschneiden und Entgraten
des Verschlusses
C)
Achten Sie auf die
richtige Ausführung
des Siphons!
16
B)
Verbinden des Anschlusses mit dem
möglichst senkrecht stehenden Siphon
B)
Erstellen eines Siphon mit dem
Kondensatschlauch
D)
Füllen des Siphons mit
Wasser und Anschluss
an das Gerät
min 150 mm
E)
Anschluss an das
Fallrohr
