max. 2 A/ 30 V DC
LED-Anzeige:
blinken alle 5 Sek bei Normalbetrieb,
leuchten dauernd bei Alarm/ Alarm
Speicherung
Betriebstemperatur:
-10° bis +50° C
Luftfeuchtigkeit:
max. 95 % RH
Abmessungen:
Ø 98 x 47 mm (inkl. Sockel)
Gehäusematerial:
ABS-Kunststoff, weiß
Kabelquerschnitt:
0,4 mm² - 2,5 mm²
Anlaufzeit:
1 Min
5. Ausgangsrelais
Die Werkseinstellung des Relais ist als Schließer, NO eingestellt
(schließt im Alarmfall). Falls erforderlich, ist es möglich, das Relais
als Öffner, NC zu konfigurieren. Hierzu muss das Meldergehäuse
geöffnet werden.
Nehmen Sie hierfür einen Schraubendreher ca. 6 mm breit und
hebeln Sie an den Aussparungen nahe der Anschlüsse 3 und 5 den
Gehäuserand nach außen, danach an den Aussparungen nahe 2
und 6. Das Relais wird über der Position der Steckbrücke (Jumper)
auf der Platine konfiguriert.
NO (Schließer): Steckbrücke verbindet die Pins COM und NO
NC (Öffner): Steckbrücke verbindet die Pins COM und NC.
Setzen Sie das Gehäuse wieder zusammen. Hierbei orientieren Sie
die Pfeilrichtung zu den Doppelstegen. Achten Sie darauf, dass die
durchsichtigen Linsen für die LEDs im Gehäuse richtig eingerastet
sind.
6. Anschlüsse
Am Anschlussssockel:
5
Meldelinie/Spannungsversorgung -
2
Meldelinie/Spannungsversorgung +
3 und 6 Relaisausgang

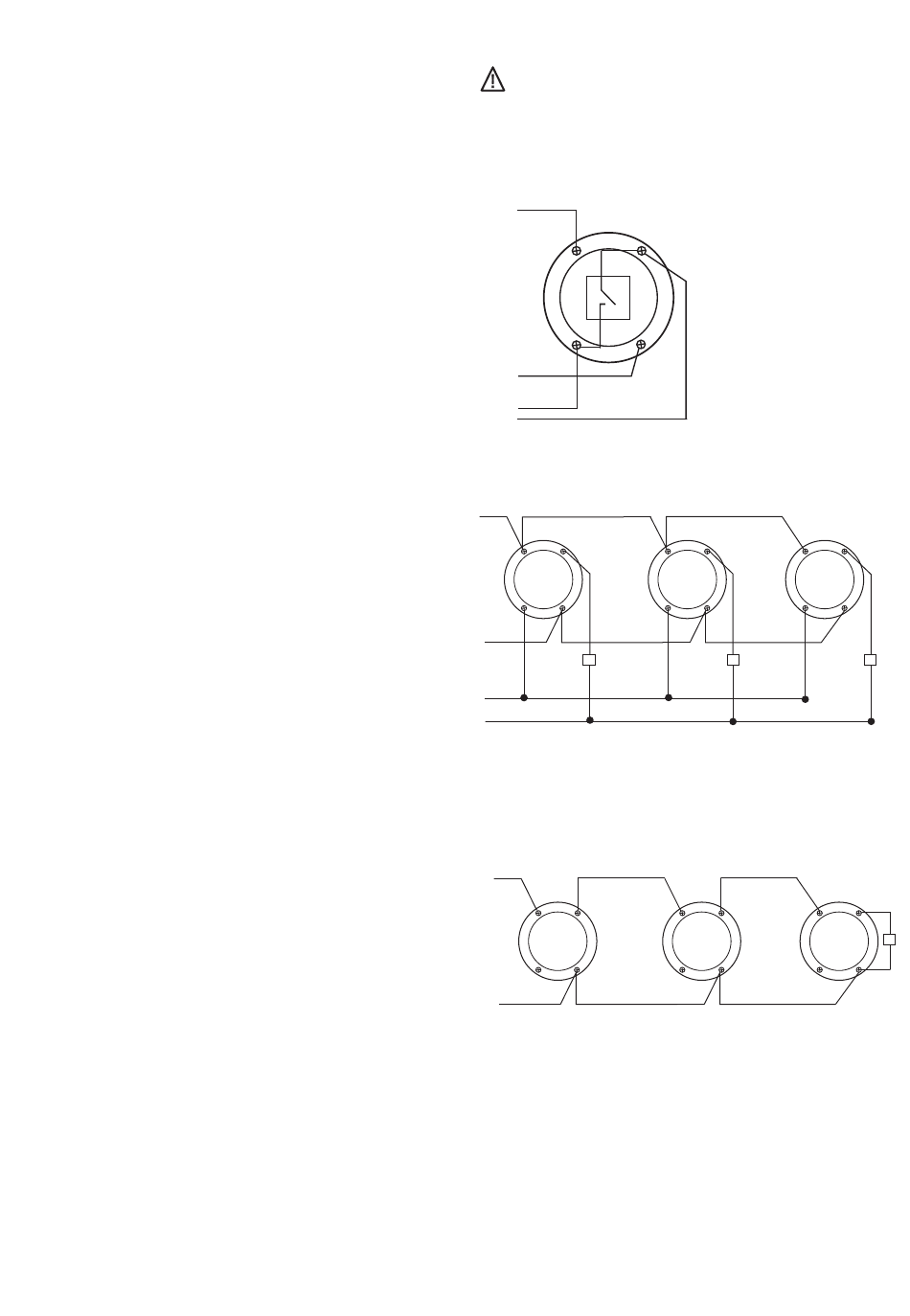

7. Verdrahtung der Meldersockel
Achtung: Anschluss 2 und 5 nicht kurzschließen
Einfacher Anschluss, ein Melder mit Relais-Ausgang:
+
2
10-28 V
NO
DC
6
_
4-adrige Verdrahtung mit NO Alarmlinie:
+
2
3
10-28 V
DC
6
5
_
R1
Alarm
Linie
(NO)
Widerstand R1 erforderlich je nach Zentrale (1k empfohlen)
2-adrige Verkabelung an eine Zentrale mit Grenzwerttechnik
(konventionelle Technik):
+
2
3
6
5
Meldelinie
der Zentrale
_
Endwiderstand R2 erforderlich je nach Zentrale (4k7 empfohlen)
8. Montage und Anschluss
1. Befestigen Sie den Anschlusssockel mit passenden Schrauben
und Dübeln durch die beiden Langlöcher an der gewünschten
Stelle. Achten Sie darauf, dass der Untergrund eben ist. Der
Sockel kann auch auf eine passende Montagedose montiert
werden.
2. Nehmen Sie die Verkabelung vor, wie in der Abb. dargestellt.
3. Führen Sie die Kabel durch die Mitte des Anschlusssockels und
3
Internes Alarm-Relais
NO (Schließer)
5
2
3
6
5
R1
2
3
6
5
2
3
6
5
R1
2
3
R2
6
5
