DA-UD GEBRAUCHS- UND WARTUNGSANLEITUNG NR.: DYN 83.05
DATUM: 06/02/2025
Die Stromversorgung für die Zurücksetzungsspule darf durchgehend 2 Minuten nicht
überschreiten.
Zone 3: Die Rolle ist in ihre Ruhestellung zurückgefahren und die Saugnapfspule hält die Aktivierung in der
Entriegelungsstellung. Jetzt ändert sich der Status der Kontakte, der Überwachungskontakt (4) wird
gedrückt und die Verkeilung (5) wird nicht mehr gedrückt.
Punkt 3.1: Abschaltung der Rückstellspule.

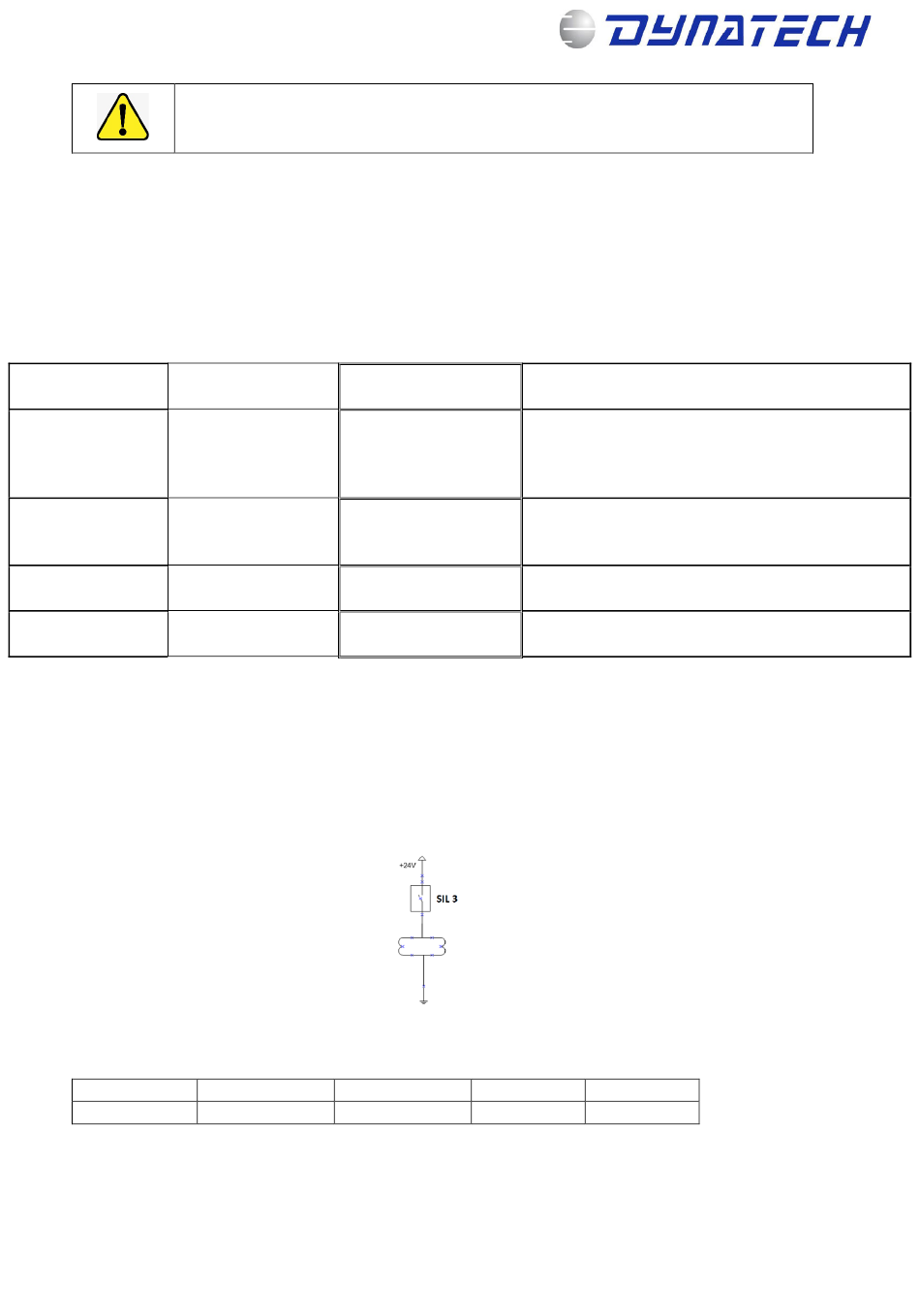

4.3 Status der Schalter

Wenn die Position der Schalterkontakte bekannt ist, kennen Sie auch den Aktivierungszustand.
Sicherheitsschalter Monitoringkontak (4) Überwachungskontakt
(5)
NICHT GEDRÜCKT NICHT EINGESCHALTET GEDRÜCKT
NICHT GEDRÜCKT EINGESCHALTET
GEDRÜCKT NICHT EINGESCHALTET GEDRÜCKT
NICHT GEDRÜCKT EINGESCHALTET

5 VEREINBARKEIT MIT LINEAREN DREHGEBERN

Die Saugspule ist dafür verantwortlich, das System in der nicht verriegelten Position zu halten. Daher ist es
diese Spule, die vom SIL 3-Erkennungssystem gesteuert werden muss.
Die Saugspulen jeder Seite der Bremsfangvorrichtung müssen parallel an den Ausgang des SIL 3-Detektors
angeschlossen werden.
Nachfolgend sind die Merkmale der Saugspule aufgeführt:
MODELL
VEM 30
Da es insgesamt 2 Spulen gibt, eine pro Bremsfangvorrichtung, muss der Linear-Encoder 0,32 A bis 24 VDC
unterstützen.
22
ÄND.-INDEX: 07
Rückstellspule (11)
GEDRÜCKT
NICHT GEDRÜCKT
VERSORGUNG INTENSITÄT
24 V 0,16 A
ZUSTAND der DA-AKTIVIERUNG
Aktivierung in Vorverkeilungsposition und in
Ruhestellung. Dieser Zustand ergibt sich im Sleep-
Modus oder Standby-Modus oder bei
Spannungsausfall.
Aktivierung im Betriebszustand oder eingezogen. In
diesem Zustand führt der Aufzug seine
Betriebsvorgänge aus.
Die Fangvorrichtung ist verkeilt oder es wird ein
Entkeilungsvorgang ausgeführt
Die Rückstellspule wurde nicht stromlos geschaltet
so dass die Abschaltzeit überprüft werden muss.
Abbildung 24
L/R
3,5 ms
ED
100%
