DA-UD GEBRAUCHS- UND WARTUNGSANLEITUNG NR.: DYN 83.05
DATUM: 06/02/2025
2.1.1

Modell der entkoppelten Spulen

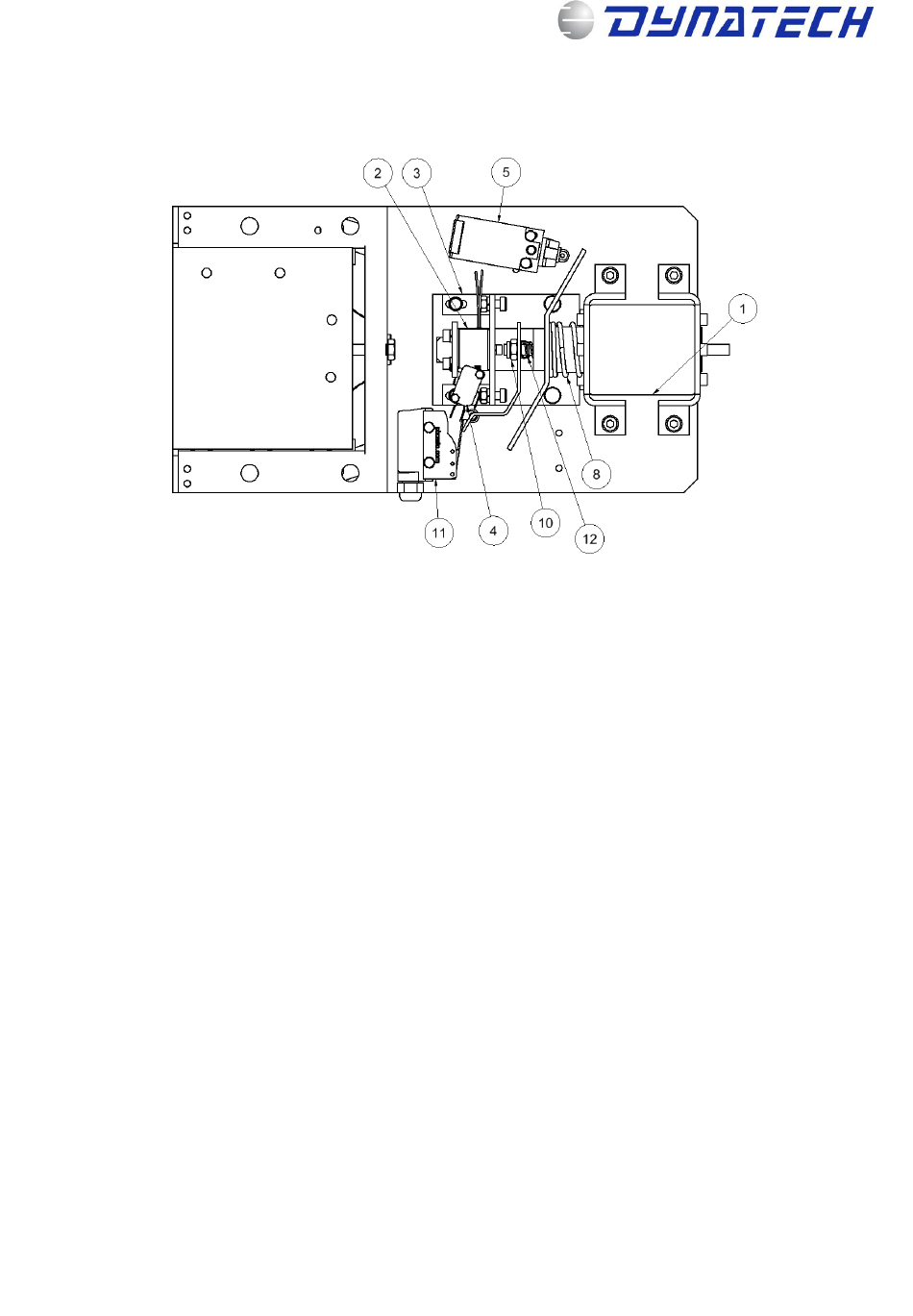

Im Weiteren sind die verschiedenen Teile des Modells der entkoppelten Spulen dargestellt.
1. Linearer Elektromagnet für die Zurücksetzung
2. Saugnapfspule
3. Saugnapfhalter
4. Monitoringkontakt
10. Entkoppelte Achse der Spule
11. Überwachungskontakt Rückstellspule
12. Aktivierungsfeder Rückstellkontakt
Dieses Modell wird als Modell mit entkoppelten Spulen bezeichnet, da die Rückstellspule mechanisch von der
Saugspule getrennt ist.
Da man bei diesem Modell eine bessere Kontrolle über die Rückstellspule hat, kann man ihre Abschaltung auf
einfachere Weise sicherstellen.
Beim Standardmodell bewegt sich die Rückstellspule nicht, wenn die Rückstellspule stromlos ist und die
Saugspule mit Strom versorgt wird; beim Modell mit entkoppelter Spule kehrt die Rückstellspule nach dem
Ausschalten in ihre Ruheposition zurück. Diese Position kann mit dem Überwachungskontakt (10) überwacht
werden.
9
ÄND.-INDEX: 07
Abbildung 8
