Dynatech DA-UD Gebrauchs- Und Wartungsanleitung Seite 9

1
48
A
B
C
D
1
2 3
21(+15**)
***La posición del conector
puede girarse 120º
2 3
4
375,5
`
72,75 0,10
45,75*
79*
* Anchura de guía 16mm. Resto de anchuras de guía, consultar
manual de la timoneria extensible T25-UD/T25v2
**Cota máxima de 36mm en la situación de eje de bobina
totalmente extendido (Rodillos de frenado escondidos)
CANTIDAD POR CONJUNTO:
Material:
Peso terminado:
Tto. tco:
Tto. sup:
Nombre
Fecha
15/06/2020
A.GARRIDO
Dibujado
Aprobado
OBSERVACIONES:
MEDIDAS SIN TOLERANCIA SEGÚN DIN-7168 GM
Fichero:
4
5 6
42,1***
15 48
eASG UD
CONJUNTO:

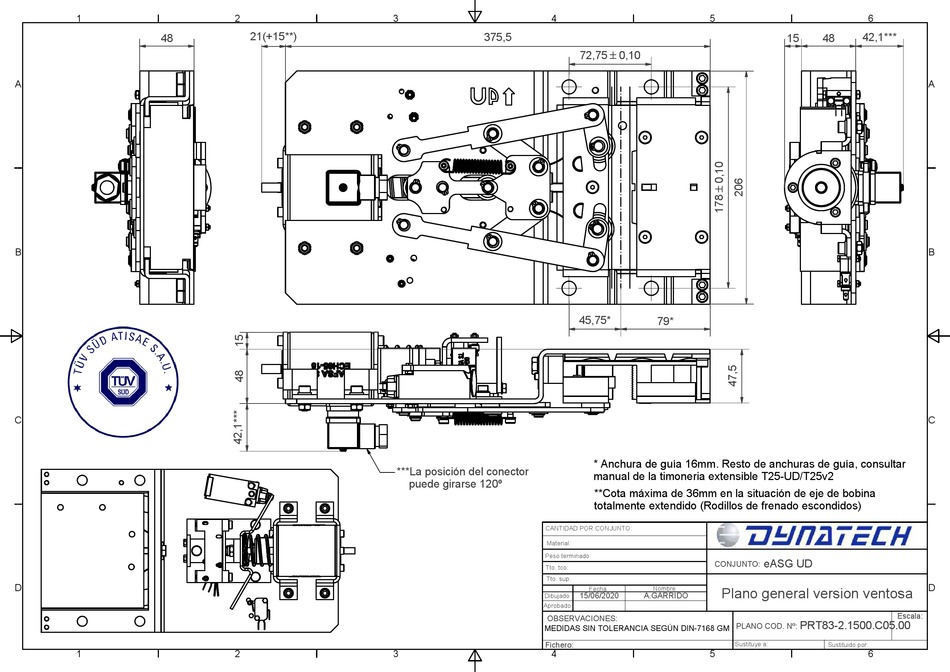

Plano general version ventosa
PRT83-2.1500.C05.00
PLANO COD. Nº:
Sustituye a: Sustituido por:
5 6
A
B
C
D
Escala:
