ANLEITUNG: Spannrolle Compact 200 Cod: DYN 66.1.05
Datum: 14/12/2022 Revisionsstand: 05
Um mögliche Entspannungszustände oder gar einen Seilriss festzustellen, ist die Compact-Spannrolle mit einem
elektrischen Kontakt (10) ausgerüstet. Dieser Kontakt (10) muss an den Sicherheitskreis der Anlage angeschlossen
werden.
Falls sich das Seil entspannt oder gar reißt, wird der Kontakt (9) durch das Betätigungselement des
Entspannungskontakts (9) aktiviert (siehe Abbildung 21), und die Zugmaschine wird angehalten.
Hinweis: Der Kontakt (9) kann sowohl an der rechten als auch an der linken vertikalen Halterung der Compact-
Spannrolle angebracht werden.
2.6.

NACHSPANNEN DES SEILS

Falls es zu einer Entspannung des Seils kommt, muss dieses nachgespannt werden.
Falls beim Einbau nicht über den optionalen Seilspanner (15) (DIN 1480 M6) verfügt wird, sind die
Federkompressionsmuttern (5) anzuziehen, bis das Betätigungselement des Entspannungskontakts (8) an seiner
maximalen Position ist, wie Abbildung 22 zeigt. Es wird daran erinnert, dass die Muttern (5) immer abwechselnd
angezogen werden müssen.
Sobald das Begrenzerseil sich lockert, sind die Seilklemmen (14), mit denen dieses Seil an der Begrenzerbefestigung
des Auslösegestänges (13) befestigt wird, zu entfernen. Anschließend ist das freie Seilende zu spannen, .
Danach ist das Seil mit Seilklemmen zu befestigen. Zum Schluss sind die Muttern (5) wie im Kapitel 2.4 erläutert
loszuschrauben.

3. TIPPS

•
Die Compact-Spannrolle so in der Anlage positionieren, dass das Seil mit der oberen Abdeckung (7)
einen Winkel von 90º bildet. .
•
Bevor das Begrenzerseil mit Seilklemmen an der Begrenzerbefestigung des Auslösegestänges (13)
befestigt wird, ist es ausreichend zu spannen. .

4. ZEICHNUNGEN DER BAUGRUPPE

Dieser Anleitung liegen die folgenden Zeichnungen bei.
Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses Produkts. Die komplette Anleitung
steht Ihnen im Kundenbereich der Internetseite von Dynatech zur Verfügung; http://customers.dynatech-elevation.com/

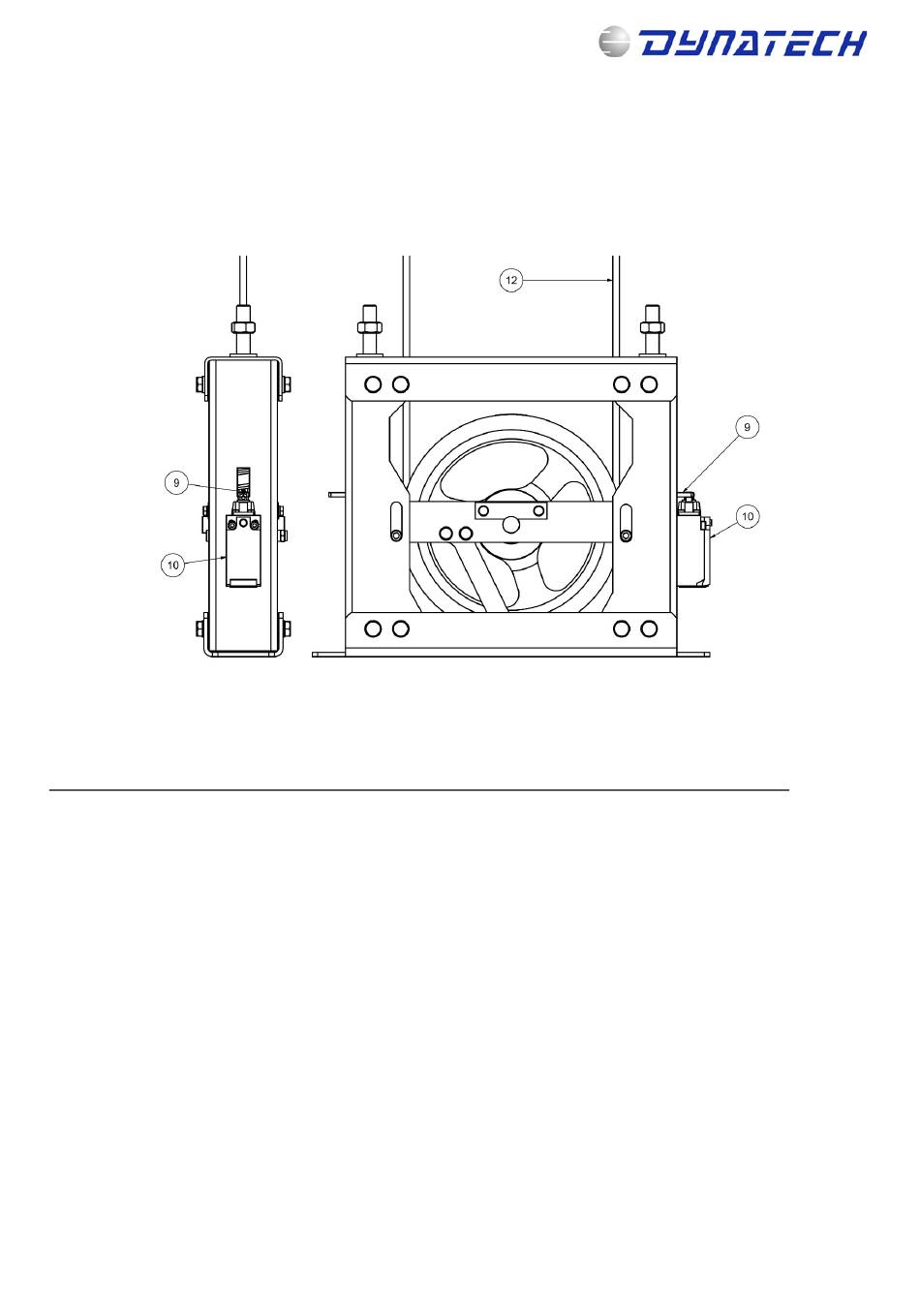

Abbildung 21: Entspannung des Seils
