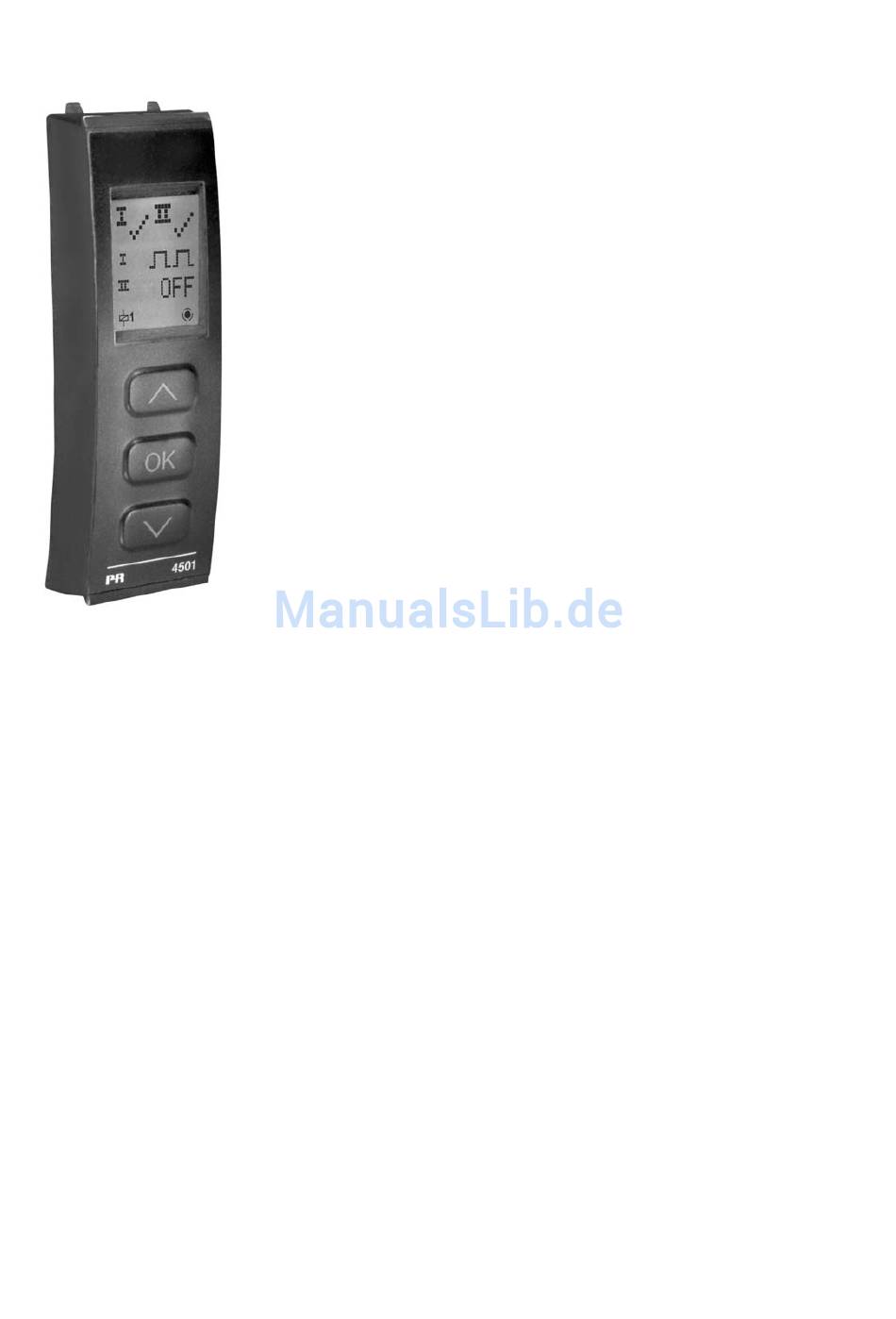

PR 4501 DISPLAY / PROGRAMMIERFRONT

Anwendungen:
• Kommunikationsschnittstelle zur Änderung der operativen Parameter im 9202.
• Wenn das Gerät im Prozess integriert ist, zeigt das Display die entsprechen-
den Prozesswerte und den jeweiligen Prozessstatus an.

Technische Merkmale:

• LCD Display mit 4 Zeilen; Zeile 1 (5,57 mm hoch) zeigt den Relaisstatus jeder
Kanal (OK oder Fehler), Zeile 2 (3,33 mm hoch) den Ausgang für Kanal 1 (ON /
OFF), Zeile 3 (3,33 mm hoch) den Ausgang für Kanal 2 (ON / OFF) und Zeile
4 den Status der SIL-Konfiguration (offen / verriegelt) an. Statischer Punkt =
SIL-verriegelt, blinkender Punkt = nicht SIL-verriegelt. Zeile 4 zeigt auch den
Status für Relais 1 und Relais 2 an.
• Zum Schutz der jeweiligen Konfiguration gegen unbefugte Änderungen kann
der Zugang zum Menü durch ein Passwort blockiert werden.
Montage / Installation:
• Stecke das 4501 auf die Front des 9202.
68
Funktionallität:
Die einfache Menüstruktur leitet automatisch durch
die relevanten Einstellungen. Der scrollende Hilfetext
macht es sehr einfach diese Geräte einzusetzen.
Sie finden weitere Beschreibungen der Funktionen
und Programmierungsmög lichkeiten im Abschnitt
"Konfiguration / Bedienung der Funktionstasten".
