Application :
• Interface de communication pour la modification des paramètres de
fonctionnement du 9202.
• Quand le 4501 est monté dans le process, il affiche les valeurs du process et
l'état du module.
Caractéristiques techniques :
• Affichage LCD en 4 lignes ; Ligne 1 (5,57 mm de haut) affiche l'état de chaque
voie (OK ou erreur). Ligne 2 (3,33 mm de haut) affiche la sortie de la voie 1
(ON / OFF), ligne 3 (3,33 mm de haut) affiche la sortie de la voie 2 (ON / OFF),
et ligne 4 affiche l'état SIL (ouvert / vérrouillé). Balle statique = vérrouillage SIL,
balle clignotante = aucun vérrouillage SIL. Ligne 4 affiche aussi l'état du relais
1 et du relais 2.
• Afin de protéger la configuration contre les modifications non-autorisées,
l'accès aux menus peut être bloqué par un mot de passe.

Montage / installation :

• Cliquer le 4501 sur la face avant du 9202.
48

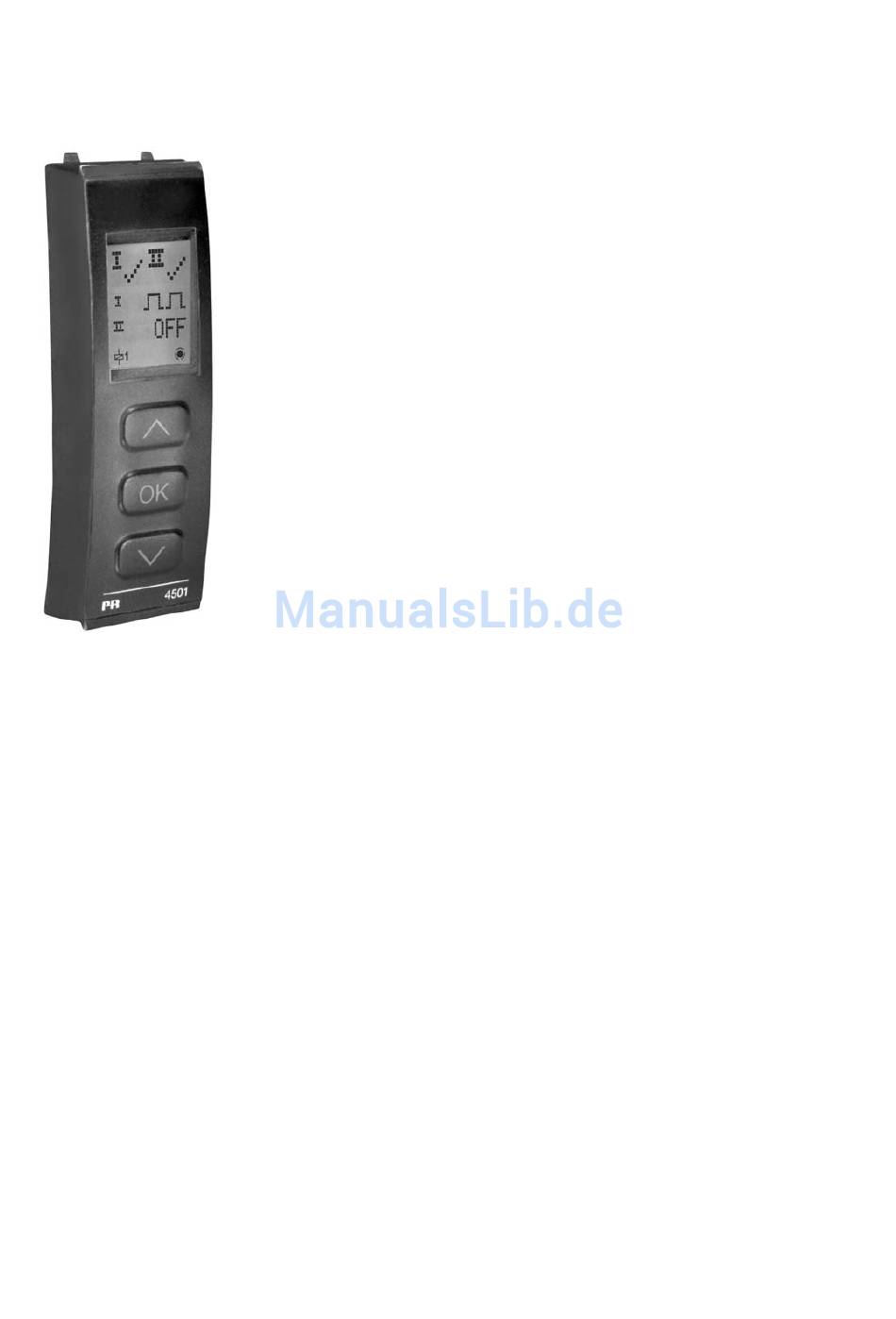

PR 4501 INDICATEUR /
FAÇADE DE PROGRAMMATION
Fonctionnalité :
Le menu simple, structuré à l'aide de questions, guide
automatiquement l'utilisateur par un menu déroulant et
rend ainsi aisé l'utilisation du produit. Voir la description
des fonctions et options de configuration dans la section
« Configuration / utilisation des touches de fonction ».
9202 - Product Version 9202-001
