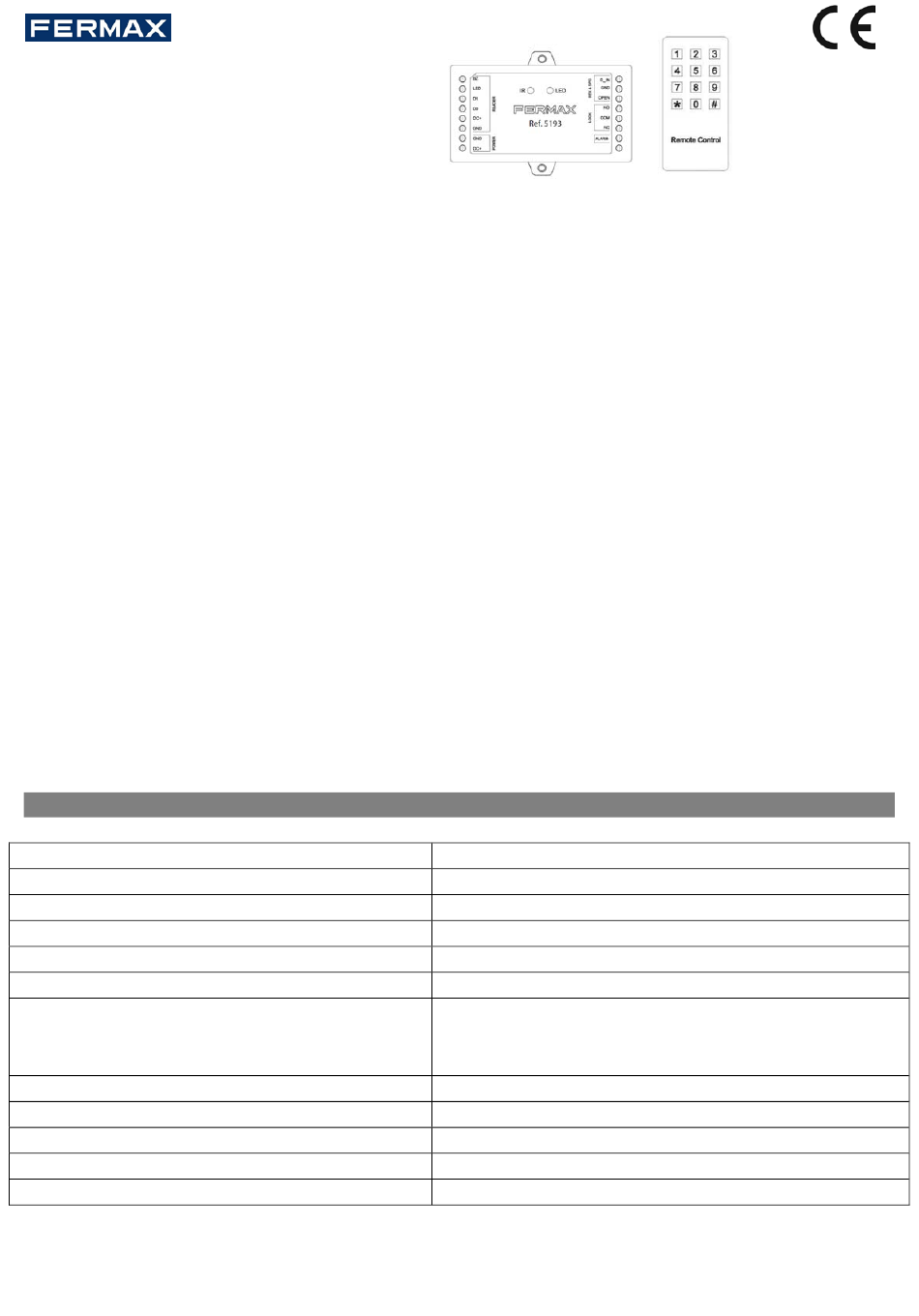

Code 970340A V02_25
WIEGAND 1 TÜR WIFI MINI CONTROLLER
Installateur-Handbuch
Beschreibung
Die Mini-Wifi-Controller ermöglichen die Ausstattung von Wiegand-Lesegeräten mit einer autonomen Steuerung und
den Anschluss sowohl der Türöffner als auch der Ausgangstaste. Der Controller enthält eine Masterkarte zum An- und
Abmelden von Benutzern und eine Infrarot-Fernbedienung für die Programmierung und Wartung der Anlage. Es wird
empfohlen, den Controller hinter dem Lesegerät in einer separaten, von außen nicht zugänglichen Box zu installieren.
Eigenschaften
-
1.000 Benutzer + 500 Benutzer (auf der App).
-
Betriebsarten: Gültige Karte, Karte oder Codetastatur, Karte mit Codetastatur und Multi-Karte/Codetastatur.
-
Ermöglicht den Anschluss von 1 Lesegerät mit Wiegand-26-Ausgang.
-
Ermöglicht die Übertragung von Codetastaturen in 4-Bit, 8-Bit (ASCII) oder 10-Bit Virtual Card Number (VCN).
-
Inklusive Infrarot-Programmiertastatur.
-
Ermöglicht den Anschluss eines externen Geräts, das als Alarm fungiert (z. B. Sirene oder LED-Signalisierung).
-
Ermöglicht den Anschluss eines Kontaktsensors für den Türstatus (verfügbar über die App).
-
Verriegelungsmodus zwischen 2 Türen durch den Anschluss von 2 Mini-Wifi-Controllern.
-
Erlaubt 1 Masterkarte, 2 Panikbenutzer und 1 Sicherheitsbenutzer.
-
Selbstsammelmodus für Schlüsselanhänger.
-
Hinzufügen/Löschen der Benutzer/Tastaturcodes aus der Ferne (verfügbar über die App).*
-
Vorübergehende Benutzerbeschränkungen (verfügbar über die App).*
-
Gast- und Einmalcodes.
-
Überwachung der Türöffnung (verfügbar über die App).*
-
Ferngesteuerte Türöffnung (verfügbar über die App).*
(*) Eine Internetverbindung ist erforderlich.
Technische Daten
Wiegand Mini-Wifi-Türcontroller.
Modell
Benutzerkapazität
Anzahl der Karten/Tastaturcodes
Zugriffsmodi
Stromversorgung
Verbrauch in Standby/Betrieb
*
Relais
(12-Vdc- /2-A-Ausgang abhängig von der Stromversorgung)
Einstellbare Ausgangszeit
Protokoll
Material
Abstand zum Lesegerät
Betriebstemperatur
Abmessungen (Länge x Breite x Tiefe)
DE
Wiegand 1 Tür WIFI Mini-Controller
1.000 (vor Ort) + 500 (auf der App)
1.000 (vor Ort) + 1.000 (auf der App)
Karte, Karte oder Codetastatur (PIN), Karte + Codetastatur (PIN)
12 Vdc
100 mA / 150 mA
Maximal 2 A.
Er kann intern als potenzialfreier Kontakt konfiguriert werden.
1-99 (standardmäßig sind 5 Sekunden programmiert)
Wiegand 26bits
ABS
Max. 100m. (Prüfen Sie die Entfernung für jedes kompatible Lesegerät)
-20ºC bis +60ºC bei 0-90% relativer Luftfeuchtigkeit
91mm × 48mm × 20mm
1
