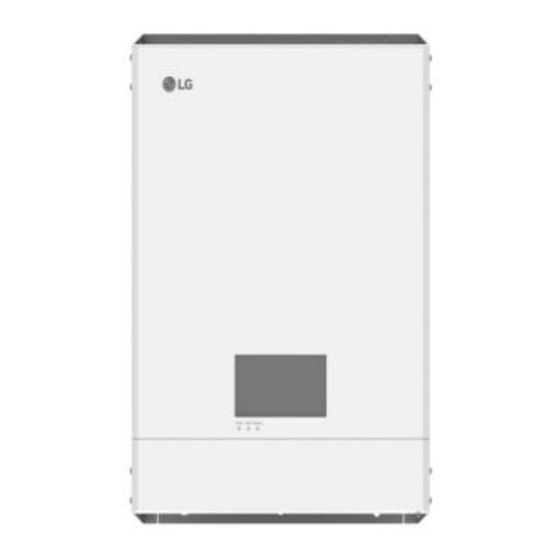

- Seite 1 LG Electronics Technisches Handbuch Deutschland ESS MODELL: ED05K64CE00 Achtung: Bitte lesen Sie die Sicherheitsmaßnahmen in diesem Handbuch aufmerksam durch, bevor Sie das Produkt bedienen. P/NO: MFL69509601 Gedruckt in Korea...
- Seite 2 Revisionen • Erstellt: 19.02.2016 • Überarbeitet: 25.08.2016 • Revisionsnr.: 01 Überprüft von Rev. Datum der Vorbereitet Umfang Revisionsangaben Dokumentenma Revision nagement- Abteilung Alle 2016.02.19 Heesuk Roh Kitae Park Eunjung Shin Changho Song Alle 1. Aktualisierung der PCS- 2016.08.25 Kitae Park Demontageanleitung und Heesuk Roh Zahlen.
-
Seite 3: Inhaltsverzeichnis
Vor der Dienstleistung Sicherheitsmaßnahmen …………………………………………………………………………… 4 Nomenklatur für Modellbezeichnungen ……………………………………………………… 7 Spezifikationen des Produkts ………………………………………………………………… 10 Während der Dienstleistung Fehlerdiagnose und -beseitigung ………………………………………………… 13 Elektroschaltplan …………..………………………………………………………… 24 Bezeichnung jedes Anschlusses …………………………………………………… 25 Entfernen von der Wand ... ……………………………………………………… 27 Trennen der Kabel ...…………………………………………………………………… 29 Entfernen des Akkus ..…………………………………………………………………………………………... -
Seite 4: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen • WICHTIG: DIESES PRODUKT DARF AUSSCHLIESSLICH FÜR DEN ZWECK BENUTZT WERDEN, DER IN DIESER INSTALLATIONSANLEITUNG BESCHRIEBEN IST. WARNUNG: Kennzeichnet eine möglicherweise gefährliche Situation. Es besteht Lebens-und Verletzungsgefahr, wenn keine geeigneten Vorkehrungen getroffen werden. • Bei Spannungsaufbereitungsschaltkreisen besteht aufgrund von Hochspannungen Stromschlag- sowie Brandgefahr und die Gefahr schwerer Verbrennungen. - Seite 5 Sicherheitsmaßnahmen ACHTUNG: Kennzeichnet eine Situation, in der Gefahr in Form von möglichen Sach- oder Personenschäden besteht. Falls nicht abgewendet können kleinere Körperverletzungen und/oder Sachschäden entstehen. • Diese Produkt ist ausschließlich für den Wohnbereich konzipiert und darf nicht für gewerbliche oder industrielle Zwecke verwendet werden. •...
- Seite 6 Sicherheitsmaßnahmen • Nur Elektriker und Techniker, die qualifiziert sind, PCS-Anlagen zu installieren, dürfen die elektrische Installation dieser Einheit durchführen. • Bei Überladung besteht die Gefahr, dass die PCS-Anlage beschädigt wird. Schließen Sie nur ordnungsgemäße Kabel an den DC-Klemmenblock an. Im Elektroschaltplan für die Installation finden Sie weitere Details dazu.
-
Seite 7: Nomenklatur Für Modellbezeichnungen
Modellbezeichnung (SET) 05K 64C E PCS- Produktcode Anschlussleistung Seriennr. Akkukapazität Verwendung E: PMS integriert S: PMS separt N: PMS nicht beinhaltet 0: Zubehör 15C: 1,5 kW 00: Basismodell 05K: 5 kW 01-99: Aufeinanderfolgende Nummerierung 10T: 100 kW 1M: 1 MW gemäß... -
Seite 8: Modellbezeichnung (Pcs)
Modellbezeichnung (PCS) 05K 000 PCS- Produktcode Anschlussleistung Seriennr. Akkukapazität Verwendung E: PMS integriert S: PMS separt N: PMS nicht beinhaltet 0: Zubehör 15C: 1,5 kW 00: Basismodell 05K: 5 kW 01-99: Aufeinanderfolgende Nummerierung 10T: 100 kW 1M: 1 MW gemäß... -
Seite 9: Modellbezeichnung (Akku)
Modellbezeichnung (Akku) D 000 64C 00 A 3 TU H Zubehör Herstellungsort PCS- Produkttyp Produktcode Anschlussleistung Verkaufs Seriennr. Zertifizierung Akkukapazität region Verwendung E: PMS integriert A-F: Set S: PMS separt G-R: CKD N: PMS nicht beinhaltet S-Z: SKD 0: Zubehör KR: Südkorea DG: Deutschland 15C: 1,5 kW... -
Seite 10: Spezifikationen Des Produkts
Spezifikationen des Produkts PCS-Spezifikation Allgemein Abmessungen (H x B x T) 493 x 670 x 185 mm Nettogewicht (ungefähr) 34 kg Betriebstemperatur 0 °C bis 40 °C Luftfeuchtigkeit bei Betrieb 60 % 4. Wirkungsgrad (PV an 95.7 % Stromversorgungsnetz) AC-Input/Output Nennspannung Stromversorgungsnetz 3-NPE 400 V / 230 V... - Seite 11 Spezifikationen des Produkts DC-Input/Output Max. Eingangsspannung 800 V Max. AC-Leistung 6.600 W Input-Spannungsbereich MPPT bei AC- 210-680 V Output-Nennleistung Anzahl an MPPT Anzahl an Reihen pro MPPT Max. Eingangsstromstärke pro MPPT 12 A Nachspeisungs-Stromstärke Kurzschlussstrom (Isc) pro MPPT 13 A Eigenschaften und Funktionen Geräuschemission 40 dB...
-
Seite 12: Akku-Spezifikationen
Spezifikationen des Produkts Akku-Spezifikationen Abmessungen (H x B x T) 408 x 682 x 180 mm Nettogewicht (ungefähr) 58 kg ± 2 kg Verfügbare Betriebstemperatur 0 °C bis 40 °C Optimale Betriebstemperatur 15 °C bis 30 °C Relative Luftfeuchtigkeit bei Betrieb 25 % bis 95 % Transporttemperatur -30 °C bis 50 °C... -
Seite 13: Fehlerdiagnose Und -Beseitigung
Fehlerdiagnose und -beseitigung Überprüfung der PCS- und Akkufehlercodes 1) Das Display auf dem vorderen PMS-Panel zeigt die PCS- und Akkufehlercodes wie auf der Abbildung angezeigt. Installateur-Einstellungen Hinweis Betriebstest Zeit Suchen Firmware/ Zurücksetzen Alle Komponente Code Datum und Zeit Fehler 17.11.2015 21:45 Passwort ändern... - Seite 14 Fehlerdiagnose und -beseitigung PCS-Fehlercodes Code Meldung Beschreibung Lösung BMS CAN Comm Ein länger als 10 P301 Schließen Sie den Betriebslaptop an Fault Sekunden währender den Konnektor der BMS-Steuerung Kommunikationsfehler in an und versuchen Sie, mit dem PCS Bezug auf den zu kommunizieren.
- Seite 15 Fehlerdiagnose und -beseitigung PCS-Fehlercodes Code Meldung Beschreibung Lösung Grid Relay(L1-2) F Das Stromnetz-Relais P309 Sollte dieser Fehler wiederholt arbeitet nicht. (L1-2) auftreten und der Fehlercode ‚P317‘ wird angezeigt, sollten Sie dieses PCS mit einem neuen ersetzen. P310 Grid Relay(L2-2) F Das Stromnetz-Relais arbeitet nicht.
- Seite 16 Fehlerdiagnose und -beseitigung PCS-Fehlercodes Code Meldung Beschreibung Lösung P201 PV A Over Volt P Bei PV A ist die Spannung Innerhalb einer Minute automatisch höher als der Grenzwert. neu booten. Sollte der Fehler wiederholt auftreten, ersetzen Sie P202 PV B Over Volt P Bei PV B ist die Spannung das PCS mit einem neuem.
- Seite 17 Fehlerdiagnose und -beseitigung PCS-Fehlercodes Code Meldung Beschreibung Lösung P214 Residual Curr P Der Fehlerstrom ist höher Innerhalb einer Minute automatisch als der Grenzwert. neu booten. Sollte der Fehler wiederholt auftreten, ersetzen Sie das P215 Over Temperature P Die PCS-Temperatur ist PCS mit einem neuem.
- Seite 18 Fehlerdiagnose und -beseitigung Akku-Fehlercodes Code Meldung Beschreibung Lösung Cell OverVolt F B301 Bei Akkuzelle ist die Booten Sie das System neu. Spannung höher als der Sollte der Akku nicht Schutz-Grenzwert. ordnungsgemäß funktionieren, ersetzen Sie ihn mit einem neuen. Cell OverVolt_2 F B302 Bei Akkuzelle ist die Booten Sie das System neu.
- Seite 19 Fehlerdiagnose und -beseitigung Akku-Fehlercodes Code Meldung Beschreibung Lösung B309 Over Temperature F Die Akku-Temperatur ist Booten Sie das System neu. höher als der Grenzwert. Sollte der Akku nicht ordnungsgemäß funktionieren, ersetzen Sie ihn mit einem neuen. B310 Under Temperature F Die Akku-Temperatur ist Booten Sie das System neu.
- Seite 20 Fehlerdiagnose und -beseitigung Akku-Fehlercodes Code Meldung Beschreibung Lösung MBMS ASIC LOC B318 Ein interner Fehler ist Booten Sie das System neu. erkannt worden. Sollte der Akku nicht ordnungsgemäß funktionieren, ersetzen Sie ihn mit einem neuen. RBMS Ref V Error B319 Beim Battery Booten Sie das System neu.
- Seite 21 Fehlerdiagnose und -beseitigung Akku-Fehlercodes Code Meldung Beschreibung Lösung B327 RAM Check (RAM- Beim RAM (Random Booten Sie das System neu. Prüfung) Access Memory) ist ein Sollte der Akku nicht Fehler erkannt worden. ordnungsgemäß funktionieren, ersetzen Sie ihn mit einem neuen. B328 ROM Check (ROM- Beim ROM (Read Only...
- Seite 22 Fehlerdiagnose und -beseitigung Akku-Fehlercodes Code Meldung Beschreibung Lösung Cell Volt Imbal W B103 Die Spannungsdifferenz Booten Sie das System neu und achten zwischen Akkuzellen ist Sie darauf, dass die höher als der Schutz- Spannungsabweichung (Höchstwert - Grenzwert. Mindestwert) unterhalb von 300 mV liegt. Sollte dem nicht so sein, ersetzen Sie den Akku mit einem neuen.
- Seite 23 Fehlerdiagnose und -beseitigung Akku-Fehlercodes Code Meldung Beschreibung Lösung Under Temperature W B109 Die Akku-Temperatur ist Schalten Sie das System aus. Booten niedriger als der Sie es neu, wenn die Temperatur Grenzwert. mehr als -10° C beträgt. Sollte der Akku nicht ordnungsgemäß...
-
Seite 24: Elektroschaltplan
Elektroschaltplan PV-Reihe 1 Stromversorgungsnetz PV-Reihe 2 Intelligenter Stromzähler Internet Akku -24-... -
Seite 25: Bezeichnung Jedes Anschlusses
Bezeichnung jedes Anschlusses Untere Teile des PCS ① PV-Schalter (DC trennen) ⑤ Konnektor BMS-Steuerung ⑥ Kabelverschraubung für ② PV1 ( + und - ) Konnektoren Stromzähler/LAN/zusätzlichen Erdungsdraht ② PV2 ( + und - ) Konnektoren ⑦ AC-Stromversorgungsnetz-Kabelverschraubung ④ DC-Kabelverschraubung Akku Innere Teile (bei geöffneter unterer Abdeckung) des PCS ①... - Seite 26 Anschlussteile des Akkus ① DC-Hauptschalter ② BMS-Konnektor ③ Klemmleiste für Stromanschluss ④ BMS Erdungsschraube * Der AC-Hauptschalter befindet sich im Verteilerschrank. -26-...
-
Seite 27: Entfernen Von Der Wand
Entfernen von der Wand WARNUNG: Kennzeichnet eine möglicherweise gefährliche Situation. Es besteht Lebens-und Verletzungsgefahr, wenn keine geeigneten Vorkehrungen getroffen werden. • Bei Spannungsaufbereitungsschaltkreisen besteht aufgrund von Hochspannungen Stromschlag- sowie Brandgefahr und die Gefahr schwerer Verbrennungen. • Falls die Sicherheitshinweise nicht aufmerksam gelesen, verstanden und beachtet werden, kann dieses Produkt Gefahren mit sich bringen, z. - Seite 28 Entfernen von der Wand 7. Heben Sie das PCS an und entfernen Sie es von der Wand. Hierfür werden mindestens zwei Personen benötigt. -28-...
-
Seite 29: Trennen Der Kabel
Trennen der Kabel ▶ Trennen des AC-Kabels. •Denken Sie daran, den PV-Schalter, den AC-Hauptschalter und den DC-Hauptschalter des Akkus auf Aus zu schalten, bevor Sie die Kabel lösen. •Warten Sie mindestens 10 Minuten, bevor Sie die Kabel lösen, damit sich das System vollständig entladen kann. - Seite 30 Trennen der Kabel ▶ Trennen der AC-Kabel 4. Drehen Sie die AC-Stromversorgungsnetz-Kabelverschraubung gegen den Uhrzeigersinn und lösen Sie das Kabel vom PCS. -30-...
- Seite 31 Trennen der Kabel ▶ Trennen der PV-Kabel 1. Haken Sie das Entriegelungswerkzeug zwischen die MC4-Anschlussöffnungen, um das PV-Kabel zu trennen, und ziehen Sie es dann heraus. Hakentrenner Entriegelungswer kzeug ▶ Trennen des DC-Kabels des Akkus 1. Lösen Sie die zwei Schrauben an der Unterseite des PCS und nehmen Sie die untere Abdeckung ab.
-
Seite 32: Trennen Des Konnetors Für Die Bms-Steuerung
Trennen der Kabel 3. Drehen Sie die Kappe der Kabelverschraubung gegen den Uhrzeigersinn und lösen Sie das Akku-Kabel vom PCS. ▶ Trennen des Konnetors für die BMS-Steuerung 1. Lösen Sie die zwei Schrauben vom BMS-Kabelkonnektor mit einem Kreuzschlitzschraubendreher und ziehen Sie den Konnektor raus ①... - Seite 33 Trennen der Kabel ▶ Trennen des intelligenten Stromzählerse/LAN/zusätzlichen Erdungsdrahts 1. Lösen Sie den Konnektor des intelligenten Stromzählers unter dem LCD-Panel und entfernen Sie das Kabel. 2. Lösen Sie den Ethernet-Konnektor unter dem LCD-Panel und entfernen Sie das Kabel. 3. Trennen Sie den zusätzlichen Erdungsdraht vom PCS. -33-...
- Seite 34 Trennen der Kabel 4.Drehen Sie die Kabelverschraubung gegen den Uhrzeigersinn und lösen Sie das Kabel vom PCS. -34-...
-
Seite 35: Entfernen Des Akkus
Entfernen des Akkus Wenn die LED-Lampe an ist, muss der Akku entfernt werden. 1) Auf der linken und rechten Seite des Akkusystems die 8 Schrauben entfernen, um die Frontplatte abzunehmen. ※ Die Frontplatte nach oben schieben, um sie zu entfernen. -35-... - Seite 36 Entfernen des Akkus 2) Stellen Sie sicher, dass der DC-Hauptschalter des PCS ausgeschaltet ist wie auch der PV-Schalter und der AC-Hauptschalter. Warten Sie mindestens 10 Minuten, damit sich das PCS entlädt. ACHTUNG: Kennzeichnet eine Situation, in der Gefahr in Form von möglichen Sach- oder Personenschäden besteht.
- Seite 37 Entfernen des Akkus 4) Kleben Sie das Kabelende mit Isolierband ab, nachdem Sie den Konnektor entfernt haben. 5) Lösen Sie die 2 Schrauben der Halterung, um den Akku von der Wand abzunehmen. Verwenden Sie einen langen Kreuzschlitzschraubendreher. -37-...
- Seite 38 Entfernen des Akkus 6) Schieben Sie die Abdeckung nach unten, um sie anzubringen. 7) Ziehen Sie auf der linken und rechten Seite des Akkusystems die 8 Schrauben in der nummerierten Reihenfolge fest. -38-...
-
Seite 39: Verpacken Des Sets
Verpacken des Sets 1. Bereiten Sie einen Karton vor. (B x T x H = 800 x 570 x 300 mm). 2. Legen Sie ein 50 mm dickes Polster auf den Boden des Kartons und eines von 20-50 mm Dicke an jede der vier Seiten (oben, unten, links, rechts) des Sets. Denken Sie zum Schluss den Akku mit einem 50 mm dicken Polster ab. -
Seite 40: Verpacken Des Akkus
Verpacken des Akkus 1. Bereiten Sie einen Karton vor. (B x T x H = 775 x 665 x 228 mm). 2. Legen Sie ein 50 mm dickes Polster auf den Boden des Kartons und eines von 20-50 mm Dicke an jede der vier Seiten (oben, unten, links, rechts) des Akkus. Decken Sie zum Schluss den Akku mit einem 50 mm dicken Polster ab. -
Seite 41: Beschränkte Gewährleistung
SVC-Vorgang ESS SVC-Vorgang LG Electronics empfiehlt Distributoren und/oder Installateuren, dem Kunden entgegenzukommen, um eine gute Geschäftsbeziehung aufrecht zu erhalten. Die grundlegenden Kundendienste für Distributoren und/oder Installateure lauten wie folgt: Vorgang Distributor/Installateur Ausländische Filialien, SVC-Team * B2B CIC Anruf mit... - Seite 42 SVC-Produktlieferdienst LGEs CIC erhält Informationen über den Fehler vom Installateur, das CIC bestätigt den Fehlercode & und die Mangelinformationen. → Daten des Installateurs/Kunden, Ort, Seriennummer, Herstellungsdatum, Bild des Mangels, Fehlercode etc.(Anhang 1 von jeder Kundendienstanfrage) → SVC-Produkt innerhalb von 48 Stunden an den Installateur senden. ...
-
Seite 43: Rma-Vorgang
RMA-Vorgang Verfassen des RMA-Berichts. Folgende Informationen müssen auf Englisch angegeben werden: a) Modellnummer(n) des installierten Produkts b) Anzahl der Sets, die pro Modell installiert sind c) Installationsdatum d) Ort e) Beschreibung, welches Problem aufgetreten ist f) Firmware-Version(en) der Sets, bei denen die obengenannten Probleme auftreten g) Sofern nicht vor Kurzem installiert, Informationen darüber, was sich zuletzt an der Installation geändert hat -43-... - Seite 44 Formular zur ESS-Rückgabeautorisierungsanfrage Datum Firmenname LG-Kontonummer Name des Zuständigen LG-Rechnungsnummer Telefon LG Händler E-Mail-Adresse Informationen zum defekten Produkt Modellnummer Seriennummer Bestellnummer Lieferdatum Art des Defekts Anschlussdose Kabel Kabel Rahmen Rückwand Strom Farbe Sonstiges Details zum Defekt Ort des Defekts Nach der...
- Seite 45 ABBILDUNGEN 1. Seriennummer 2. Übersicht 3. Großaufnahme -45-...
