Rev.E 15/07/2021
INSTALLATIONSANLEITUNG
Energiespeicher-
system
Bitte lesen Sie diese Anleitung vor der Installation
des Gerätes sorgfältig durch und bewahren Sie sie
zum späteren Nachschlagen auf.
MODELL

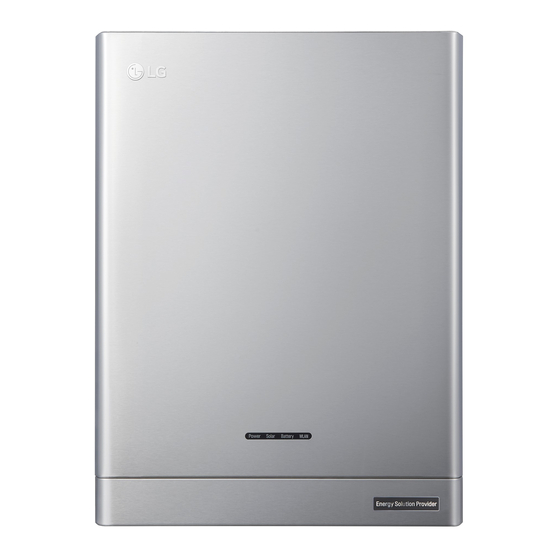

LG ESS Home 10 (D010KE1N211)
LG ESS Home 8 (D008KE1N211)
*MFL71429501*
https://www.lg.com/global/business/ess/business-resources/download
Copyright © 2019-2021 LG Electronics Inc. Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG ESS Home 10

Inhaltszusammenfassung für LG ESS Home 10

  • Seite 1 Bitte lesen Sie diese Anleitung vor der Installation des Gerätes sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. MODELL LG ESS Home 10 (D010KE1N211) LG ESS Home 8 (D008KE1N211) *MFL71429501* https://www.lg.com/global/business/ess/business-resources/download Copyright © 2019-2021 LG Electronics Inc. Alle Rechte vorbehalten.

  • Seite 2: Sicherheitshinweise

    Reparaturen müssen durch Fachpersonal oder durch Personen durchgeführt werden, die vom Kundendienstzentrum dazu autorisiert sind. Wenn an ein Spannungsaufbereitungssystem von LG Akkus angeschlossen werden, die nicht von LG Electronics sind, wird dadurch die Garantie für das Spannungsaufbereitungssystem und für den Akku ungültig.
  • Seite 3 Erste Schritte Die Box enthält das Spannungsaufbereitungssystem und dessen Zubehör, sodass das Paket sehr schwer ist. Aufgrund des schweren Gewichtes des Pakets mit dem PCS-System und dessen Zubehör könnte es schwere Verletzungen verursachen. Darum muss die Handhabung mit besonderer Vorsicht erfolgen. Bei der Anlieferung und beim Entfernen des Pakets müssen mindestens zwei Personen mitwirken.
  • Seite 4 Anschließen des Produkts an externe Geräte kann dazu führen, dass Ihre Geräte stark beschädigt werden. Die Wartung von Akkus sollte nur durch LG Servicepersonal oder ausgebildete Installateure ausgeführt oder angeleitet werden. Der Akku wird nicht weiter entladen, wenn dessen Restladung unter einer bestimmten Stufe ist.

  • Seite 5: Produkteigenschaften

    Die von einer PV-String erzeugte Elektrizität kann im angeschlossenen Akku gespeichert oder an ein Energieversorgungsunternehmen verkauft werden. Galvanisch gekoppelte ESS Das galvanisch gekoppelte ESS von LG (ESS - Energy Storage System - Energiespeichersystem) 3-phasiger Anschluss Der 3-phasige Anschluss sorgt für Phasenausgleich.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erste Schritte Sicherheitshinweise ..............2 Produkteigenschaften .
  • Seite 7 Die App 'LG EnerVu Plus' installieren ........

  • Seite 8: Auf Den Schildern Verwendete Symbole

    Erste Schritte Auf den Schildern verwendete Symbole Schild, Etikett Symbol Beschreibung Gleichstrom-Eingang (DC) 3-phasiger 4-adriger Wechselstrom-Leiter Dieses Produkt ist gegen mögliches Einführen von IP21 Test nicht beschädigt, bei dem es vertikal tropfendem Wasser ausgesetzt wird. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden.

  • Seite 9: In Diesem Handbuch Benutzte Abkürzungen

    Erste Schritte In diesem Handbuch benutzte Abkürzungen Abkürzung Bezeichnung Erklärung Energy Storage System Invertersystem, das Energie in einem Akku (Energiespeichersystem) speichert und benutzt. Power Conditioning Gerät, das vom PV-System erzeugte System (Spannungsauf- DC-Elektrizität (Gleichstrom) in AC- bereitungssystem) Elektrizität (Wechselstrom) umwandelt, um Haushaltsgeräte damit zu versorgen.
  • Seite 10 Erste Schritte Glossar Begriffe Erklärung Azimut Ausrichtung an. Der Azimutwinkel wird im Bereich von Süden (0°) bis Westen (90°) mit positiven Werten angegeben, im Bereich von Süden (0°) bis Osten (-90°) mit negativen Werten. PV-Modul Zusammenschaltung mehrerer Solarzellen in einem Modul zur Umwandlung von Solarenergie in einen elektrischen Gleichstrom bzw.

  • Seite 11: Auspacken

    Erste Schritte Auspacken Produktumfang Power Conditioning System - Wandhalterung (jeweils 1) Untere Abdeckung PCS (Spannungsaufbereitungs- system) (jeweils 1) Kabelstecker Akku Akkukabel-Stecker (jeweils 2) Stecker für Energiezähler Wärmepumpen-Anschluss Konnektor für Kommunikation Schrauben für untere Anleitung Schnellinstallation Abdeckung (jeweils 2) und Bedienungsanleitung (jeweils 1)

  • Seite 12: Zusätzliche Komponenten Für Die Installation

    Erste Schritte Zusätzliche Komponenten für die Installation Angewandt bei Zusätzliche Komponenten Schrauben aus Edelstahl mit einem Durchmesser von 6 mm - 8 mm Wandmontage Dübel MC4-Stecker PV-Anschlüsse - 6 mm Anschlüsse für Akku - 6 mm oder dicker (einschließlich gelb-grün-gestreifter Leitung) Energiezähler und RJ-45-Stecker Internetverbindung...

  • Seite 13: Bezeichnung Der Einzelnen Teile

    Erste Schritte Bezeichnung der einzelnen Teile Vorne und hinten PCS-Körper Wandhalterungsverbindungsteil LED-Anzeigen Schraubenlöcher für Wandmontage Untere Abdeckung...

  • Seite 14: Led-Anzeigen

    Erste Schritte LED-Anzeigen Farbe Beschreibung Stromversorgungsnetz ist nicht angeschlossen. Power Weiß Stromversorgungsnetz ist angeschlossen. Weiß (blinkend) PCS-Fehler Es wird kein Strom erzeugt. Solar Grün Es wird Strom erzeugt. Weiß (blinkend) PCS-Fehler Standby Grün Akku wird geladen. Battery Blau Akku wird entladen. Rot (blinkend) Fehler bei Akku Weiß...

  • Seite 15: Unten

    Erste Schritte Unten Konnektoren 1 von DC-Kabel Akku Ethernet-Anschluss Konnektoren 2 von DC-Kabel Akku Anschluss Zähler Kommunikations-Anschlüsse ATS, BMS, Anschluss Wärmepumpe EV-ZÄHLER Taste für Drahtlosverbindung Schwarze Starttaste PV-Schalter (DC trennen) Anschlüsse PV1 (+ und -) Anschlüsse PV2 (+ und -) Anschlüsse PV3 (+ und -)

  • Seite 16: Installation

    Installation Wahl des Aufstellungsorts Montageort Dieses Produkt ist ausschließlich für die Inneninstallation. Dieses Produkt auf keinen Fall im Freien installieren. Installieren Sie dieses Produkt an einem Platz, wo der Zugriff auf PV-Kabel, Kabel zum Energiezähler, Kabel zum Stromversorgungsnetz und Akku-Kabel leicht möglich ist.
  • Seite 17 Installation Das Produkt nicht an einem Ort mit hoher Luftfeuchtigkeit installieren, z. . B. in einem Badezimmer. Dieses Produkt erzeugt zu bestimmten Zeiten leichte Geräusche, > 85% darum sollte es nicht zu nahe am Wohnbereich installiert werden. Je nach Installationsort kann der Geräuschpegel unterschiedlich sein. Das Produkt nicht an Standorten installieren, wo Vibrationen auftreten.

  • Seite 18: Mindestabstände

    Installation Mindestabstände Dieses Produkt muss so installiert werden, dass links, rechts, oben, unten und vorne die gebotenen Zwischenräume eingehalten werden - siehe Abbildung. Darauf achten, dass die rechte Seite des installierten PCS nicht blockiert wird. Gefahr schwerer Verletzung durch hohe Temperatur. HB Akku (Einzel- und Doppel-Akku) Doppel-Akku Einzel-Akku...

  • Seite 19: Wandmontage

    Installation Wandmontage Dieses Produkt muss an der Wand installiert werden. Beachten Sie die Hinweise zur Installationsumgebung unter „Wahl des Aufstellungsorts“ auf Seite 16. Halten Sie sich genau an die nachfolgende Montageanleitung, um die Installation sicher durchzuführen. Die Wandhalterung in der Weise an einer Wand ansetzen, dass die Installationsvoraussetzungen und die erforderlichen Zwischenräume eingehalten...
  • Seite 20 Installation Das Produkt an die Wandhalterung hängen. Um das Produkt zu heben und zu platzieren, müssen mindestens zwei Personen mitwirken. VORSICHT Halten Sie die untere Abdeckung während der Handhabung und Installation nicht fest und heben Sie sie nicht an. An den Stellen der Schraubenlöcher die Löcher bohren und das Produkt mit Dübel und Schrauben an der Wand befestigen.
  • Seite 21 Installation Anschlüsse die untere Abdeckung anbringen und mit den Schrauben befestigen - siehe Abbildung. HINWEIS Beim Anbringen oder Entfernen der unteren Abdeckung diese festhalten. Die untere Abdeckung mit Vorsicht behandeln.

  • Seite 22: Anschlüsse

    Installation Anschlüsse Überblick über die Anschlüsse Akku 1 Stromversorgungsnetz Energiezähler Akku 2 PV-String 3 PV-String 1 PV-String 2 WARNUNG Stromschlaggefahr. Wenn die Abdeckung des PCS-Systems entfernt worden ist, keine unisolierten Drähte berühren! Bevor Sie die elektrischen Kabelanschlüsse herstellen oder die Abdeckung abnehmen, erst den AC-Hauptschalter, den PV-Schalter und den DC-Hauptschalter des Akkus auf AUS schalten.

  • Seite 23: Anschlussplan

    Battery 2 Battery 1 GRID Array Array Array Critical Load Load Output Output L1L2L3 N L1L2L3N – – – – – BMS2 BAT2 BMS1 BAT1 LG ESS PCS Grid Meter Comm. 1 2 3 N Energy Power Meter Meter L1L2L3 N...

  • Seite 24: Anschlüsse Pv-String

    Installation Anschlüsse PV-String Sie können bis zu zwei PV-String direkt an die MC4-Anschlüsse dieses Produkts anschließen. WARNUNG Daran denken, vor der Verlegung und Herstellung der elektrischen Kabelverbindungen erst den AC-Hauptschalter, den PV-Schalter und den DC-Hauptschalter des Akkus auf Aus zu schalten, damit die Verbindung getrennt werden.
  • Seite 25 Installation Anschluss PV2 DC-Kabel einer PV-String an PV2-Anschlüsse dieses Produkts anschließen. PV2+ PV2- PV-String 2 Anschluss PV3 DC-Kabel einer PV-String an PV3-Anschlüsse dieses Produkts anschließen. PV3+ PV3- PV-String 3...
  • Seite 26 Installation WARNUNG Beim Installieren Pluspol (+) und Minuspol (-) nicht vertauschen! Sonst besteht Stromschlaggefahr, oder das Produkt könnte nachhaltig beschädigt werden. angeschlossen werden. (PV1+ und PV1-, PV2+ und PV2-, PV3+ und PV3-) Bei Vertauschen der Anschlüsse besteht Stromschlaggefahr, und das Produkt könnte nachhaltig beschädigt werden.
  • Seite 27 Installation Stromschlaggefahr, oder das Produkt könnte nachhaltig beschädigt werden. HINWEIS Muss nur eine PV-String ans System angeschlossen werden, dann die Konnektoren PV1+ und PV1- benutzen. In die nicht benutzten Anschlüsse (PV2+, PV2-, PV3+, PV3-) Sicherheitskappen setzen.

  • Seite 28: Anschlüsse Für Akku

    Installation Anschlüsse für Akku An dieses Produkt kann ein Akku angeschlossen werden. Dann wird die von der angeschlossenen PV-String erzeugte Elektrizität im Akku gespeichert. Der Akku für dieses Produkt gehört nicht zum Lieferumfang dieses Produkts. Vor Anschließen des Akkus an dieses Produkt den Akku an einem Ort installieren, wo der Zugriff auf die Akkukabel leicht möglich ist, sodass sie leicht an dieses Produkt angeschlossen werden können.
  • Seite 29 Installation Mit einem Schraubendreher die Federklemme öffnen. HINWEIS Für die Konnektoren der Akku-Kabel wird empfohlen, dass die Zuleitungsdrähte eine bis 6 mm haben. Akku-Kabel gehören nicht zum Lieferumfang dieses Produkts. Der Installateur des Systems ist verantwortlich, die für die Installation geeigneten Komponenten auszuwählen. Die +- und –Drähte des Akkukabels um 15 mm abisolieren - siehe Abbildung.
  • Seite 30 Installation Unten am Produkt beide Stecker des Akku-Kabels an die Konnektoren des DC-Kabels anschließen. Stecker trennen Mit einem Schraubendreher auf den Freigabeknopf drücken und dann den Stecker vom Anschluss trennen. Den Schraubendreher in eine der vier Öffnungen einführen. Den Schraubendreher in der Öffnung lassen.

  • Seite 31: Kommunikations-Anschlüsse Ats, Bms, Ev-Zähler

    Installation Kommunikations-Anschlüsse ATS, BMS, EV-ZÄHLER Den mitgelieferten Kommunikations-Konnektor mit Akku, ATS und EV-Kommunikation verbinden. RS485_High RS485_Low BMS1 Enable RS485_High RS485_Low BMS 1 BMS2 Enable BMS 2 EV Meter RS485_A RS485_B EV Meter +12V_ATS BLACK_ATS SW_ATS BOX K3_ATS K14_ATS Den Konnektor anschließen / trennen <...

  • Seite 32: Anschlüsse Ans Stromversorgungsnetz (Netz)

    Installation Anschlüsse ans Stromversorgungsnetz (Netz) Wenn der erzeugte Strom ins Stromversorgungsnetz eingespeist bzw. verkauft werden soll, muss das Stromversorgungsnetz am Produkt angeschlossen werden. Dieses Produkt wandelt die von PV- String erzeugte DC-Elektrizität (Gleichstrom) in AC-Elektrizität (Wechselstrom) um. Die erzeugte Energie kann ans Stromversorgungsunternehmen verkauft oder für Geräte im Haushalt genutzt werden.
  • Seite 33 Installation Das AC-Kabel durch die Kabelverschraubung, die Gummidichtung und das Gehäuse führen - siehe Abbildung. HINWEIS Bei AC-Kabelverbindungen wird empfohlen, dass die Zuleitungsdrähte eine haben. AC-Kabel gehören nicht zum Lieferumfang dieses Produkts. Der Installateur des Systems ist verantwortlich, die für die Installation geeigneten Komponenten auszuwählen. Der empfohlene Kabeldurchmesser für die AC-Kabelverschraubung ist 16 mm (einschließlich Ummantelung) Die Enden des AC-Kabels abisolieren -...
  • Seite 34 Installation Die Drähte in die entsprechenden Löcher der Kontaktträger einführen und anschließen. Draht Loch 1 Draht Loch 2 Draht Loch 3 Draht Loch N Erdungsdraht PE Draht Loch Dann die Schrauben an den HINWEIS Auf die Zahlen und Symbole auf dem Kontaktträger achten, bevor Sie das Hauptkabel in den Kontaktträger einführen.
  • Seite 35 Installation Die Gummidichtung ins Gehäuse setzen und die Kabelverschraubung am Gehäuse festmachen, dazu einen 30-mm- Unten beim Produkt den AC- AC-Kabel anschließen. Stecker trennen Mit einem Schraubendreher auf den Freigabeknopf drücken und dann den Stecker vom Konnektor trennen. WARNUNG unterbrechen.

  • Seite 36: Energiezähler, Wärmepumpe Und Internetverbindung

    Installation Energiezähler, Wärmepumpe und Internetverbindung werden. Der Energiezähler für dieses Produkt ist nicht im Lieferumfang dieses Produkts enthalten. Installieren Sie erst den Energiezähler, bevor Sie ihn am Produkt anschließen. Weitere Informationen Die Verbindung zur Wärmepumpe ist erforderlich, um die Wärmepumpe zu steuern. Der Wärmepumpe für dieses Produkt ist nicht im Produktpaket enthalten.

  • Seite 37: Anschluss Der Wärmepumpe

    Installation HINWEIS Modellbezeichnungen von kompatiblen Stromzählern aufgeführt. Die Zahlen in der Abbildung geben die Anschlussnummern an für den Anschluss des ABB- Energiezählers. Anschluss der Wärmepumpe 1. Den Wärmepumpen-Stecker vom Produkt trennen. 2. Zwei Drähte des Wärmepumpen-Kabels abisolieren und die abisolierten Enden ins entsprechende Loch des Steckers einführen.

  • Seite 38: Internetverbindung

    Installation Internetverbindung Das Ethernet-Kabel mit dem RJ-45-Secker am Ethernet-Anschluss des Produkts anschließen - siehe Abbildung. (nicht unterstützt) Anschlussplan für Energiezähler und LAN...

  • Seite 39: Anschluss Von Wlan-Dongle

    Installation Anschluss von WLAN-Dongle Die Installateur-Einstellungen und die Leistungsüberwachung sind über ein Mobilgerät nur dann möglich, wenn dieses drahtlos mit dem Produkt verbunden ist. Um das Produkt mit Ihrem Mobilgerät werden. Produkt einschalten Nach Fertigstellung aller Anschlüsse den Status prüfen, indem Sie dazu in der unten angegeben Schrittfolge vorgehen.

  • Seite 40: Anschluss Zum Laden Von Reserveelektrizität

    Installation Anschluss zum Laden von Reserveelektrizität Max. verfügbare Belastung bei Reservebetrieb Doppel-Akku Einzel-Akku LGHB 10H+10H Einzel-Akku LGHB 10H LGHB 10H+7H Installierter Akku LGHB 7H LGHBP 10H LGHB 7H+7H LGHBP 16H LGHBP 10H+10H LGHBP 16H+16H Maximal nutzbare Insgesamt 3,5 kW 5 kW 7 kW Heim-Belastbarkeit bei Reservebetrieb...

  • Seite 41: Einstellungen

    Installationsarbeiten gemäß den Beschreibungen in diesem Handbuch ordnungsgemäß und sicher durchgeführt worden sind. Die App 'LG EnerVu Plus' installieren Die App ‚LG EnerVu Plus‘ aus dem Apple App Store oder Google Play Store herunterladen. LG EnerVu Plus HINWEIS LG EnerVu Plus gibt es für folgende Betriebssystem-Versionen: - Android: Lollipop (5.0) oder höher...

  • Seite 42: Verbindung Zu Einem Mobilgerät Herstellen

    Verbindung zu einem Mobilgerät herstellen Um das System mit einem Mobilgerät zu verbinden, muss auf diesem die App ‚LG EnerVu Plus‘ installiert sein. Im Apple App Store oder Google Play Store die App ‚LG EnerVu Plus‘ suchen und herunterladen. Direkt mit dem ESS verbinden ausführen.
  • Seite 43 Einstellungen Beim System so lange auf die Taste für LED blau leuchtet. nächsten Schritt zu gehen. HINWEIS Wenn nach 5 Minuten die Verbindung nicht anzuzeigen. beginnt. Der Bildschirm zur Eingabe des Passworts erscheint. HINWEIS Die letzten 2 Zeichen der SSID sind identisch mit den letzten 2 Zeichen der Systemregistrierungsnummer.
  • Seite 44 Einstellungen eingeben, um die Verbindung zum System herzustellen. dem Etikett außen am PCS. HINWEIS Falls der Verbindungsaufbauversuch fehlschlägt, versuchen Sie es noch einmal, nachdem Sie bei Ihrem Mobilgerät die Option "Mobile Daten" ausgeschaltet haben. Android: Ist die Verbindung erfolgreich aufgebaut worden, wird der Hauptbildschirm angezeigt - siehe Abbildung.

  • Seite 45: Den Bildschirm [Installateur-Einstellungen] Aufrufen

    Einstellungen Den Bildschirm [Installateur-Einstellungen] aufrufen einzublenden. die außen auf dem PCS-System aufgedruckt ist. Es kann ohne Beachtung von Groß- und Kleinschreibung eingegeben werden. Es wird empfohlen, nach dem ersten Aufrufen dieses...

  • Seite 46: Obligatorische Einstellungen

    Einstellungen Obligatorische Einstellungen Wenn das System zum ersten Mal eingeschaltet wird, ist es erforderlich, Einstellungen durchzuführen, und zwar in folgender Reihenfolge. [PV/Zähler]-Einstellungen Sie können die PV- und Zähler-Daten prüfen. Informationen angezeigt. [PV], [PV1], [PV2] und [PV3] 1. Um einen Einstellwert zu ändern, das Feld mit dem derzeitigen Wert auswählen.

  • Seite 47: [Pcs]-Einstellungen

    Einstellungen [PCS]-Einstellungen Sie können die PCS-Einstellungen und den PCS-Status festlegen und prüfen. angezeigt. [PCS] Es werden alle Einstellmöglichkeiten und Werte in Bezug auf das PCS angezeigt. Um Einstellungen vorzunehmen, wie folgt vorgehen. 1. Den derzeit ausgewählten Wert auswählen. Dann wird auf dem Bildschirm ein Eingabemenü...

  • Seite 48: Netzwerkeinstellungen

    Einstellungen [Netzwerk]-Einstellungen Wenn Sie die Verbindung zum EnerVu-Server zu wechseln. Zum Ausschalten dieser Funktion nach jeder Minute gespeichert und zum Server hochgeladen. nicht gespeichert. Und sie werden nicht zum Server hochgeladen. Um die Verbindung zum Server zu testen, auf Um den EnerVu-Dienst zu nutzen, müssen Sie sich beim EnerVu-Dienst registrieren und dann die Geräte aktivieren.
  • Seite 49 Einstellungen Einstellungen für Drahtlosnetzwerk werden die Optionen für eine drahtlose Verbindung angezeigt. angezeigt wird. Die SSID auswählen, mit der Ihr tippen. Feld das Password der SSID eingeben. tippen, um die Einrichtung der Drahtlosnetzwerk- Verbindung abzuschließen. Wenn die Verbindung erfolgreich aufgebaut ist, angezeigt.
  • Seite 50 Einstellungen HINWEIS Hinweise zur Internetverbindung: Heimnetzwerk angeschlossen haben, den Heimnetzwerk-Router oder das Kabelmodem kurz ausschalten oder das Stromkabel aus der Steckdose herausziehen. Schalten Sie das Gerät Je nach Internet-Dienstanbieter kann die Anzahl der Geräte, die den Internetdienst in Anspruch nehmen können, durch die geltenden Bestimmungen des angebotenen Service beschränkt sein.

  • Seite 51: [Betriebstest]-Einstellungen

    Einstellungen [Betriebstest]-Einstellungen Dies ist die letzte Stufe bei den obligatorischen Einstellungen. Um vor Inbetriebnahme des Produkts angezeigt. Es müssen 4 Betriebstests durchgeführt werden. werden automatisch alle Betriebstests ausgeführt. Sie können auch jeden Test separat einzeln tippen. Es wird empfohlen, besser alle Tests auf einmal durch PV.

  • Seite 52: Zusätzliche Einstellungen

    Einstellungen Zusätzliche Einstellungen [Akku]-Einstellungen Akku angezeigt. Akku gespeichert. können manuell festgelegt werden. 1. Um einen Einstellwert zu ändern, das Feld mit dem derzeitigen Wert auswählen. Dann wird auf dem Bildschirm ein Eingabemenü angezeigt. 2. Geben Sie den gewünschten Wert an. abzuschießen.
  • Seite 53 Einstellungen [Registrierung] Um das EnerVu-Web-Überwachungssystem nutzen zu können, müssen das ESS-System und dessen Eigner beim EnerVu-Web-Server registriert werden. Benutzen Sie diese Option, um auf bequeme Weise das System zu registrieren, ohne mit einem Web-Browser auf das EnerVu-System zugreifen zu müssen. Weitere Informationen über Systemregistrierung per Mobilfunk-Anwendung siehe ‘Registrierung [Systemprotokoll] Es ist möglich, die Liste der protokollierten Modus-Änderungen, Systemfehler und...

  • Seite 54: Einstellungen Unter [Andere Funktion]

    Einstellungen Einstellungen unter [Andere Funktion] [Wärmepumpe] Wärmepumpen-Einstellungen anzupassen. Die Einstellwerte sind wie folgt: SoC, H/P DHW Auf (%): Kriterium von SoC, die gewünschte hohe Temperatur zu wechseln SoC, H/P DHW Aus (%): Kriterium von SoC, die ursprünglich gewünschte Temperatur zu wechseln Wärmepumpe Mehrleistung, H/P DHW Auf (W): Kriterium von überschüssigem Strom, die...

  • Seite 55: Anleitung Für Zeiteinstellung Des Ats

    Einstellungen Anleitung für Zeiteinstellung des ATS ATS-Box - Version 10013677 / 10013678 (Power Conditioning System - Spannungsaufbereitungssystem) den Reserve-Modus beendet. Gleichzeitig wird Strom zur kritischen Last und zum PCS geliefert. Das PCS startet neu im Mit der EnerVu-Applikation haben Sie die Möglichkeit, das Zeitintervall festzulegen, das nach unten beschriebenen Schritte.

  • Seite 56: Enervu-Einstellungen

    EnerVu-Einstellungen Um das EnerVu-Web-Überwachungssystem zu nutzen, muss der Installateur das Produkt zunächst beim System-Server registrieren. Danach kann der Benutzer die verschiedenen Informationen einsehen und ändern, wie zum Beispiel Systemstatus, Informationen, Berichte, die mit dem LG EnerVu-Web-Überwachungssystem erstellt werden. HINWEIS Endbenutzer müssen sich nicht im EnerVu-Dienst registrieren. Wenn der Endbenutzer diesen Dienst jedoch nicht verwendet, ist es nicht möglich, die Wartung per Remote-Dienst (z.
  • Seite 57 Einstellungen E-Mail-Adresse ein und wählen dann An die angegebene E-Mail-Adresse wird eine Bestätigungs-E-Mail gesendet. Klicken Bestätigung per E-Mail abzuschließen. Auf der Seite zum Anlegen des Kontos Kontos abzuschließen.
  • Seite 58 Einstellungen Auf dem Bildschirm werden die verfügbaren Dienste des LG-Kontos angezeigt.

  • Seite 59: Ein Neues Konto Anlegen (Administrator)

    Ein neues Konto anlegen (Administrator) Ein Administrator kann die Installateure organisieren, die zu Ihrer Firma und ihren Filialen gehören. Und ein Administrator verfügt über alle Rechte, welche die Installateure haben. Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. wird angezeigt.

  • Seite 60: Einen Neuen Installateur Hinzufügen

    Einstellungen Einen neuen Installateur hinzufügen Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. Geben Sie die E-Mail-Adresse des Administrators und das Passwort ein und auswählen, damit sich ein neues Fenster öffnet, in dem die Angaben zu einem neuen Benutzer eingetragen werden können.

  • Seite 61: Pcs Registrierung (Mit Web-Browser)

    E-Mail auf den Link klicken Danach können sich neue Installateure bei EnerVu anmelden. PCS Registrierung (mit Web-Browser) Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. Die E-Mail-Adresse des Installateurs sowie auswählen. Falls der Installateur kein Konto hat,...
  • Seite 62 LG-Kontoservice beigetreten ist. Um die Aktivierung zu bestätigen, den Link in der E-Mail anklicken. HINWEIS Wenn der Eigner nicht dem LG- Kontoservice beitritt, wird EnerVu eine Einladungs-E-Mail senden, um den Beitritt zum LG-Kontoservice anzuleiten. Gemäß dieser Mail sollte der Eigner erst...

  • Seite 63: Pcs Registrierung (Mit App Auf Mobilgerät)

    PCS Registrierung (mit App auf Mobilgerät) Vorbereitung Auf Ihrem Tablet oder Mobilgerät muss die App ‚LG EnerVu Plus‘ installiert sein. Der System-Eigner muss ein LG ESS-Konto einrichten, bevor das Produkt registriert werden kann. Siehe Abschnitt ‚Ein neues Konto anlegen (Eigner)‘ .

  • Seite 64: Bei Unvollständigem Registrierungsstatus

    Web-Browser die Seite EnerVu zu öffnen. Bei unvollständigem Registrierungsstatus Ist die Registrierung unvollständig, sollte das System über folgende Schritte aktiviert werden. Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. wid angezeigt. Dann die E-Mail-Adresse des Installateurs sowie das Passwort eingeben,...
  • Seite 65 Einstellungen das Sie gerade aktivieren wollen. unvollständigen Status, wenn der Eigner nicht dem LG-Kontoservice beigetreten ist oder wenn er/sie dem LG-Kontoservice zwar beigetreten ist, aber nicht die Geräteaktivierung bestätigt hat, indem er/ sie auf den entsprechenden Link in der E-Mail geklickt hat, die von EnerVu gesendet worden ist.

  • Seite 66: Fehlerbehebung

    Fehlerbehebung Fehlercodes und Meldungen PCS-Fehler Lassen Sie dass ESS nicht lange im Fehler-Bereitschaftszustand, da während des langen Standby- Zustands die Batterie entladen werden kann. Wenn der Batteriefehler unmittelbar nach dem Start von PCS auftritt, bedeutet dies einen Batteriefehler. Überprüfen Sie den Batterie-Ladezustand sowie die Spannungs- und Fehlerinformationen, und schalten Sie das ESS aus, bis Wartungsmaßnahmen ergriffen werden.
  • Seite 67 Fehlerbehebung Code Meldung Beschreibung Lösung P417 Battery Die Kommunikationsleitung und das Kundendienst kontaktieren UnMatching Stromkabel des Akku-Kanals passen nicht zusammen. P460 Grid L1 Under Beim Stromversorgungsnetz (L1) Voltage ist die Spannung niedriger als der Grenzwert P461 Grid L2 Under Beim Stromversorgungsnetz (L2) Voltage ist die Spannung niedriger als der Grenzwert...
  • Seite 68 Fehlerbehebung Code Meldung Beschreibung Lösung P500 PV Insulation Der Isolationswiderstand bei PV ist Resistance niedriger als der Grenzwert wenn PV IR normal ist P501 Inverter Over Die Inverter IGBT-Temperatur ist höher Temp. als der Grenzwert P502 PV Over Temp. Die PV IGBT-Temperatur ist höher als der Grenzwert wenn PV Temperatur normal P503...
  • Seite 69 Fehlerbehebung Code Meldung Beschreibung Lösung P515 PVC Over Bei PV C ist die Stromstärke sofort Current Instant höher als der Grenzwert nachdem die Stromstärke bei PV C normal ist P516 Batt A Over Bei Akku A ist die Stromstärke sofort Current Instant höher als der Grenzwert nachdem die Stromstärke bei...
  • Seite 70 Fehlerbehebung Code Meldung Beschreibung Lösung P529 Batt B Over Bei Akku B ist die Stromstärke höher Current als der Grenzwert nachdem die Stromstärke bei Akku B normal ist P530 PVC Over PVC Stromstärke ist höher als der Current Grenzwert nachdem die Stromstärke bei PV C normal ist P532 Grid Relay1...

  • Seite 71: Akku-Fehlercode

    Fehlerbehebung Code Meldung Beschreibung Lösung P551 PV Source Fehlerhafter Anschluss von PV Quelle Unmatching P552 Battery Source Fehlerhafter Anschluss von Akku- Unmatching Quelle P553 Battery A BMS-Kommunikation ist verbunden Disconnection aber das Stromkabel von Akku A ist nicht verbunden P554 Battery B BMS-Kommunikation ist verbunden Disconnection...
  • Seite 72 Fehlerbehebung Code Meldung Beschreibung Lösung B185 Over SOC Warning Die SOC Spannung der Akkuzelle ist höher als der Grenzwert B186 Over Discharge Power Entladestrom des Akkus ist Limit niedriger als der Grenzwert. B187 Over Charge Power Ladestrom des Akkus ist höher als Limit der Grenzwert.

  • Seite 73: Akku Dc-Dc Konverter Fehlercode

    Fehlerbehebung Code Meldung Beschreibung Lösung B615 Cell Over Voltage Bei Akkuzelle ist die Spannung Fault höher als der Grenzwert. B616 BMS Fault BMS Fehler Kundendienst kontaktieren B617 Battery Monitoring Kommunikationsfehler 2 durch Kundendienst IC Loss Of Verlust von Akku-Überwachung IC kontaktieren Communication Fault B618...
  • Seite 74 Fehlerbehebung Code Meldung Beschreibung Lösung B635 DDC_Link Over DC-DC Verbindung Überstrom Current B636 DDC_Over DC-DC Konverter zu hohe Temperature Temperatur B367 DDC_BMS_Loss of DC-DC BMS Communication Kommunikationsverlust B638 of Communication Kommunikationsverlust B639 OVP CB Open Überspannungs- Kundendienst Schutzstromkreis-Hauptschalter kontaktieren geöffnet B640 Reverse Polarity_PV Umgekehrte Polarität_PV...
  • Seite 75 LG Electronics. 1. Installationsfirma Adresse: Tel.: 2. Kundendienst LG Electronics ESS | Solar Service Tel : Deutschland: 0049 (0)39484 / 976 380 E-Service Haberkorn GmbH Österreich: 0043 (0)720 / 11 66 01 Augustenhöhe 7 Schweiz: 0041 (0)44 / 505 11 42...

  • Seite 76: Anhang

    Anhang Wartung Das Produkt reinigen Wischen Sie die Außenseite des Produkts mit einem weichen Tuch mit lauwarmem Wasser ab. und Wischen Sie es mit einem sauberen Handtuch ab, damit bei Verwendung eines neutralen Reinigungsmittels kein Schmutz entsteht. Reinigen Sie die Außenseite des Produkts nicht mit einer groben Bürste, Zahnpasta oder brennbaren Materialien.

  • Seite 77: Technische Daten

    Anhang Technische Daten PV-Input LG ESS Home 8 LG ESS Home 10 Eingangsspannungsbereich 150 ~ 1,000 V Max. DC-Strom (pro Kanal) 12 kW (6 kW) 13.5 kW (7.5 kW) 150 ~ 800 V Anzahl an MPPT String-Anzahl pro MPPT Max. Eingangsstromstärke pro MPPT...
  • Seite 78 Type 10013677, Type 10013678, Type 10013679 Für den eigenständigen Modus ist ein externer ATS (Automatic Transfer Switch) erforderlich. Für die ATS Box von LG Electronics können Sie enwitec benutzen. Informationen zu Installation und zum Anschluss ans ESS entnehmen Sie dem Handbuch der ATC Box.
  • Seite 79 Deutschland (DACH - Deutschland, Österreich, Schweiz): SOH 80%, andere Länder: SOH 60% Der Lärm wird in einem schalltoten Raum gemessen und kann je nach Umgebung variieren. Bei Fragen zur Produktkonformität wenden Sie sich an das Büro: LG Electroonics Europeam Shared Service Center B. V www.

  • Seite 80: Sonstiges

    Anhang Sonstiges Verschiebungsfaktor / effektives charakteristisches cosphi(P)  End (0,9) cosphi(P)  cosphi(P)  Power End Power Start (100%) (50%) cosphi(P)  Start (1) P/P Emax cosphi(P)  End (0,9) Verfügbarer Name Beschreibung Standardwert Einheit Wert cosphi(P) Start cosphi bei Startpunkt 0,9 ~ 1 cosphi(P) End cosphi bei Endpunkt 0,95 0,9 ~ 1 cosphi(P) Wirkleistung bei...

  • Seite 81: Blindleistung / Spannungsverlauf Q(U)

    Anhang Blindleistung / Spannungsverlauf Q(U) (43,6%) Voltage U/Un Yb, Yc (0%) (90%) (92%) (108%) (110%) (110%) (-43,6%) Verfügbarer Name Beschreibung Standardwert Einheit Wert Anzahl aktiver Punkte in Reihe 0 ~ 8 of point Q(U) Xa 80 ~ 120 Q(U) Xb 80 ~ 120 Q(U) Xc 80 ~ 120 Q(U) Xd...

  • Seite 82: Wirkleistung Einspeisung Bei Überfrequenz P(F)

    Anhang Wirkleistung Einspeisung bei Überfrequenz P(f) P(f) Start Freq (50,2) Network Network Verfügbarer Name Beschreibung Standardwert Einheit Wert P(f) Active Wirkleistung-Gradient bei 0 ~ 100 Power Überfrequenz P(f) Start Freq P(f) Funktion Start-Frequenz 50,2 50 ~ 51,5 P(f) Reset Freq P(f) Funktion Reset-Frequenz 50,18 50 ~ 51,5...

  • Seite 83: Spannungsgesteuerte Wirkleistungssteuerung P(U)

    Anhang Spannungsgesteuerte Wirkleistungssteuerung P(U) P/Pn P(U) Active Power (100) U/Un 0 % P(U) Start Voltage P(U) End Voltage (110) (112) Verfügbarer Name Beschreibung Standardwert Einheit Wert P(U) Active Wirkleistung-Gradient bei 0 ~ 100 Power Überspannung P(U) Start P(U) Funktion Start-Spannung (U/Un) 100 ~ 120 Voltage P(U) End P(U) Funktion Ende-Spannung (U/Un)
