Seite 45 Bitte lesen Sie diese Anleitung vor der Installation des Gerätes sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. MODELL LG ESS Home 10 (D010KE1N211) LG ESS Home 8 (D008KE1N211) *MFL71429401* https://www.lg.com/global/business/ess/residential/dc-8-10 Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
Seite 46: Sicherheitshinweise
Reparaturen müssen durch Fachpersonal oder durch Personen durchgeführt werden, die vom Kundendienstzentrum dazu autorisiert sind. y Falls die angeschlossenen Akkus nicht von LG sind, übernimmt LG Electronics keine Garantie für die Akkus und auch nicht für das PCS-System (Spannungsaufbereitungssystem). Kennzeichnet eine Situation, in der Gefahr in Form von möglichen Sach- oder Personenschäden besteht.
Seite 47 Erste Schritte y Die Box enthält das Spannungsaufbereitungssystem und dessen Zubehör, sodass das Paket sehr schwer ist. Aufgrund des schweren Gewichtes des Pakets mit dem PCS-System und dessen Zubehör könnte es schwere Verletzungen verursachen. Darum muss die Handhabung mit besonderer Vorsicht erfolgen. Bei der Anlieferung und beim Entfernen des Pakets müssen mindestens zwei Personen mitwirken.
Seite 48 Anschließen des Produkts an externe Geräte kann dazu führen, dass Ihre Geräte stark beschädigt werden. y Die Wartung von Akkus sollte nur durch LG Servicepersonal oder ausgebildete Installateure ausgeführt oder angeleitet werden. y Der Akku wird nicht weiter entladen, wenn dessen Restladung unter einer bestimmten Stufe ist.
Seite 49 ......12 Anhang Die App 'LG EnerVu Plus' installieren . . .12 Über Heim-WLAN verbinden ..13 Wartung .
Seite 50: Erste Schritte
Die von einer PV-String erzeugte Elektrizität kann im angeschlossenen Akku gespeichert oder an ein Energieversorgungsunternehmen verkauft werden. y Galvanisch gekoppelte ESS Das galvanisch gekoppelte ESS von LG (ESS - Energy Storage System - Energiespeichersystem) erzielt eine höhere Systemeffizienz, weil der Vorgang zur Stromumwandlung einfacher ist. y 3-phasiger Anschluss Der 3-phasige Anschluss sorgt für Phasenausgleich.
Seite 51: In Diesem Handbuch Benutzte Abkürzungen
Erste Schritte In diesem Handbuch benutzte Abkürzungen Abkürzung Bezeichnung Erklärung Energy Storage System Wechselrichter-System, das Energie in einem Akku (Energiespeichersystem) speicher und zum Eigenverbrauch entläd. Power Conditioning Erneuerbare Energie Technologie, die mittels System (Spannungsauf- Solarzellen Energie aus der Sonne in Gleichstrom bereitungssystem) umwandelt.
Seite 52 Erste Schritte Glossar Begriffe Erklärung Azimut Auf der Nordhalbkugel gibt der Azimutwinkel an, um wie viel Grad die Moduloberfläche von einer vollständigen Süd-Ausrichtung abweicht. Auf der Südhalbkugel gibt er die Abweichung von einer vollständigen Nord- Ausrichtung an. Der Azimutwinkel wird im Bereich von Süden (0°) bis Westen (90°) mit positiven Werten angegeben, im Bereich von Süden (0°) bis Osten (-90°) mit negativen Werten.
Seite 53: Bezeichnung Der Einzelnen Teile

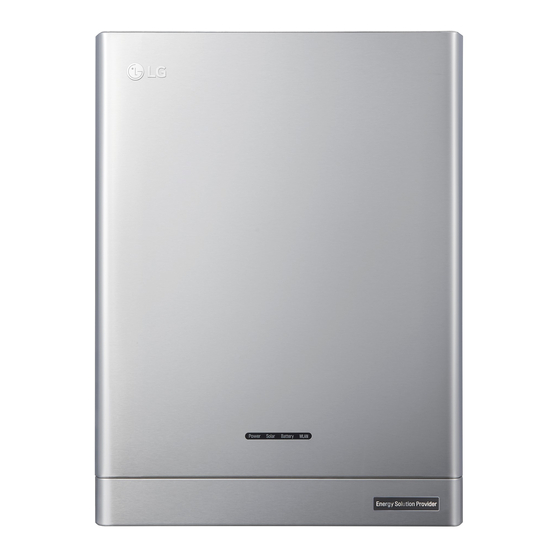

Erste Schritte Bezeichnung der einzelnen Teile Vorne und hinten A PCS-Körper D Wandhalterungsverbindungsteil B LED-Anzeigen E Schraubenlöcher für Wandmontage C Untere Abdeckung...
Seite 54: Led-Anzeigen
Erste Schritte LED-Anzeigen Farbe Beschreibung Stromversorgungsnetz ist nicht angeschlossen. Power Weiß Stromversorgungsnetz ist angeschlossen. Weiß (blinkend) PCS-Fehler Es wird kein Strom erzeugt. Solar Grün Es wird Strom erzeugt. Weiß (blinkend) PCS-Fehler Standby Grün Akku wird geladen. Battery Blau Akku wird entladen. Rot (blinkend) Fehler bei Akku Weiß...
Seite 55: Unten
Erste Schritte Unten A Konnektoren 1 von DC-Kabel Akku I Ethernet-Anschluss B Konnektoren 2 von DC-Kabel Akku J Anschluss Zähler C Kommunikations-Anschlüsse ATS, BMS, K Anschluss Wärmepumpe EV-ZÄHLER (z.Z. nicht unterstützt) D Schwarze Starttaste L Taste für Drahtlosverbindung E PV-Schalter (DC trennen) M Anschluss für WLAN-Dongle (Typ USB) F Anschlüsse PV1 (+ und -) N AC-Kabelstecker Netz...
Seite 56: Betrieb
Verbindung zu einem Mobilgerät herstellen Um das System mit einem Mobilgerät zu verbinden, muss auf diesem die App 'LG EnerVu Plus' installiert sein. Im Apple App Store oder Google Play Store die App 'LG EnerVu Plus' suchen und herunterladen. Um eine Verbindung zum System herstellen zu können, muss am System der WLAN-Dongle angeschlossen sein.
Seite 57: Über Heim-Wlan Verbinden
Vorbereitung y Um das System über das Heimnetzwerk mit einem Mobilgerät zu verbinden, muss auf diesem die App 'LG EnerVu Plus' installiert sein. Überprüfen Sie bei diesem System die Einstellungen unter [Netzwerk]. y Notieren Sie sich die SSID ihres Heimnetzwerks.
Seite 58: Direkt Mit Dem Ess Verbinden
Auf [OK] tippen, um zum Bildschirm zur Auswahl des WLAN zu gelangen. Notieren Sie sich die SSID ihres Heimnetzwerks. Direkt mit dem ESS verbinden Auf dem Mobilgerät die App ‘LG EnerVu Plus’ ausführen. Wird die Verbindung zum System erstmals hergestellt, wird der Bildschirm zur Auswahl der Verbinungsmethode angezeigt.
Seite 59 Betrieb Beim System so lange auf die Taste für drahtlose Verbindung drücken, bis die [WLAN]- LED blau leuchtet. Auf dem Mobilgerät auf [OK] tippen, um zum nächsten Schritt zu gehen. HINWEIS Wenn nach 5 Minuten die Verbindung nicht hergestellt ist, leuchtet die [WLAN]-LED grün und das WLAN-Signal wird deaktiviert.
Seite 60 Sie bei Ihrem Mobilgerät die Option "Mobile Daten" ausgeschaltet haben. Android: Ist die Verbindung erfolgreich aufgebaut worden, wird der Hauptbildschirm angezeigt - siehe Abbildung. iOS: Ist die Verbindung erfolgreich aufgebaut worden, die App [LG EnerVu Plus] ausführen, um den Hauptbildschirm anzuzeigen - siehe Abbildung.
Seite 61: Über Den Hauptbildschirm
Betrieb Über den Hauptbildschirm Der Hauptbildschirm zeigt im ESS-Statusbereich den aktuellen ESS-Status an. Über die Menüpunkte ESS-Einstellungen und ESS-Information können Sie verschiedene Einstellungen und Informationen einsehen und überprüfen. Link zur EnerVu-Webseite Menü ESS-Einstellungen y Sprache y Akku y Energiegerät y Anleitung zur Schnellinstallation y Open Source y Informationen zur Anwendung y Installateur-Einstellungen...
Seite 62: Menü Ess-Status
Betrieb Menü ESS-Status Auf dem Hauptbildschirm wird der aktuelle Status des Energiespeichersytems (ESS) im Überblick angezeigt. Wenn Sie auf einen der oben gekennzeichneten Bereiche tippen, werden detaillierte Informationen angezeigt. HINWEIS y Bei den angezeigten Werten handelt es sich nicht um exakte Werte. Sie können von den tatsächlichen Werten etwas abweichen.
Seite 63 Betrieb Zeigt die [Energieübersicht] auf dem Bildschirm. Heutiger Eigenverbrauchsanteil: Zeigt an, wie viel Energie vom Energiespeichersystem (ESS) heute verbraucht worden ist. CO2-Reduzierung in diesem Monat: Zeigt an, wie hoch die CO2-Reduzierung diesen Monat ist. Erzeugung: Zeigt an, wie viel Energie erzeugt worden ist.
Seite 64 Betrieb Zeigt detailliert an, wie viel Energie im Haushalt verbraucht wird. Belastungsleistung: Derzeit im Haushalt verbrauchter Strom Heute Verbrauch insgesamt: Menge der heute verbrauchten Energie Von PV: Menge der heute von PV erzeugten Energie an Haushalt Von Akku: Menge der heute vom Akku gelieferten Energie an Haushalt Von Stromversorgungsnetz: Menge der heute vom Stromversorgungsnetz...
Seite 65 Betrieb Zeigt einen kurzen Überblick über den Lade- und Entladestatus des Akkus. Akku-Status: Laden / Abführen / Standby Akku SOC : Derzeitiger Ladezustand (SOC - State Of Charge) Winter-Modus: Zeigt den Status des Winter-Modus. DC-Leistung: Derzeitige Ausgangsleistung von Akku Heute Aufladen: Menge der Energie, die heute in den Akku geladen worden ist.
Seite 66: Menü Ess-Einstellungen
Betrieb Menü ESS-Einstellungen Sie können allgemeine Einstellungen am System vornehmen. Wählen Sie [Hauptbildschirm] > [ damit der Bildschirm [Einstellung] angezeigt wird. Sprache Um den Bildschirm zur Auswahl der Sprache anzuzeigen, wählen Sie [ ] > [Sprache]. Wählen Sie die gewünschte Sprache aus. Energiegerät Um den Energie-Gerät-Bildschirm anzuzeigen, [ ] >...
Seite 67: Akku
Betrieb Akku Um den Bildschirm zur Durchführung von Akku-Einstellungen anzuzeigen, wählen Sie [ ] > [Akku]. [Winter-Modus] Um auf [Aktiviert] oder [Deaktiviert] zu schalten, auf diesen Schalter tippen. Nur der Installateur hat die Möglichkeit, das Mindest-SOC-Niveau des Winter-Modus zu ändern. [Reserve-Modus] Um auf [Aktivieren] oder [Deaktivieren] zu schalten, auf diesen Schalter tippen.
Seite 68: Open Source
Gebühren (Versand, Datenträger, Lieferung und Arbeitsaufwand) liefert LG Electronics den Open Source-Code der Software auf CD-ROM. Richten Sie Ihre Bestellung an LG Electronics an folgende E-Mail-Adresse: opensource@lge.com Dieses Angebot gilt für drei (3) Jahre ab dem Datum, an dem Sie das Produkt gekauft haben.
Seite 69: Menü Ess-Information
Betrieb Menü ESS-Information Energie Analyse Über [Energieanalyse] können Sie Statistikdaten des Systems einsehen. Sie können ermitteln, wie viel Energie vom System erzeugt worden ist, wie viel verbraucht, verkauft und gekauft wurde. Sie können sich Statistikdaten gruppiert nach Tag, Woche, Monat und Jahr ausgeben lassen. PV-Diagramm Analysiert die während des ausgewählten Zeitraums vom PV-System erzeugte und verkaufte Energie und zeigt ein entsprechendes Diagramm.
Seite 70: System Informationen
Betrieb Last-Diagramm Analysiert die während des ausgewählten Zeitraums vom Stromversorgungsnetz gekaufte und verbrauchte Energie und zeigt ein entsprechendes Diagramm. Unter [Energieanalyse] die Option [Last- Diagramm] auswählen. Im Liniendiagramm ist die verbrauchte Energie grün gekennzeichnet, die gekaufte violett. Durch Tippen auf [Wochentag], [Woche], [Monat] oder [Jahr] wechseln Sie den zugrunde gelegten Zeitraum.
Seite 71: Enervu Benutzen
EnerVu benutzen Das EnerVu-System benutzen Wenn dieses Produkt mit dem Internet verbunden ist, können Sie die verschiedenen Informationen einsehen, wie zum Beispiel den Systemstatus, Informationen und Berichte, die mit dem LG EnerVu- Web-Überwachungssystem erstellt werden. HINWEIS Endbenutzer müssen sich nicht im EnerVu-Dienst registrieren. Wenn der Endbenutzer diesen Dienst jedoch nicht verwendet, ist es nicht möglich, die Wartung per Remote-Dienst (z.
Seite 72 EnerVu benutzen Ins Feld [BENUTZER- ID] tragen Sie Ihre E-Mail-Adresse ein und wählen dann [VERFÜGBARKEIT PRÜFEN]. Dann die Felder [Passwort], [Passwort bestätigen] und [Geburtsdatum] ausfüllen und dann [BESTÄTIGEN] wählen. An die angegebene E-Mail-Adresse wird eine Bestätigungs-E-Mail gesendet. Klicken in der E-Mail auf [BESTÄTIGEN], um die Bestätigung per E-Mail abzuschließen.
Seite 73 EnerVu benutzen [EINLOGGEN] auswählen, um zur Seite [MELDEN SIE SICH MIT IHREM LG- KONTO AN] zu gelangen. [Benutzer-ID] und [Passwort] eingeben und [EINLOGGEN] auswählen. Auf dem Bildschirm werden die verfügbaren Dienste des LG-Kontos angezeigt.
Seite 74: Enervu-Aktivierung Prüfen
EnerVu benutzen EnerVu-Aktivierung prüfen Mit dem Browser die LG EnerVu-Seite besuchen unter http://enervu.lg-ess.com. ODER Auf Ihrem Mobilgerät [ ] auswählen, sodass im Browser des Mobilgeräts die LG EnerVu-Seite angezeigt wird. [BENUTZER-ID] und [Passwort] eingeben und [ANMELDEN] auswählen. Nach Abschluss der Registrierung und Aktivierung wird der links abgebildete Bildschirm angezeigt.
Seite 75: Überblick Über Die Seite My Enervu
EnerVu benutzen Überblick über die Seite my EnerVu Wenn Sie sich auf Ihrer Hauptseite von EnerVu befinden, können Sie verschiedene Informationen zu Ihrem System einsehen. Wetter Zeigt an, wie an dem Ort, an dem das System installiert ist, das Wetter ist. Systemprotokoll Zeigt Ihnen Meldungen über Fehler beim System.
Seite 76: Systemüberblick
EnerVu benutzen Systemüberblick Zeigt den Systemstatus an. Sie erhalten Systeminformationen über die erzeugte Energie aus dem PV-System, die Menge des aus dem Stromversorgungsnetz gekauften Stroms und die Strommenge, die in den Akku geladen wird bzw. aus ihm entnommen, d. h. abgeführt wird.
Seite 77: Ein Statistik-Diagramm Erstellen
EnerVu benutzen Ein Statistik-Diagramm erstellen Sie können auf Grundlage statistischer Daten ein Diagramm auf Tages-, Monats- oder Jahresbasis über den Energiehaushalt Ihres Systems erstellen. Um ein Statistik-Diagramm zu erstellen, wählen Sie entweder [Wochentag], [Monat], [Jahr] oder [Gesamt], um den Zeitraum festzulegen. 1.
Seite 78 EnerVu benutzen...
Seite 79 EnerVu benutzen 4. Beim Diagramm unten werden mehrere Option angeboten und Sie können damit die statistischen Daten zum Diagramm einblenden und ausblenden. Welche Optionen zur Verfügung stehen, hängt vom Diagramm ab. Weitere Informationen über die Optionen bei den Diagrammen entnehmen Sie der Tabelle unten. Register Diagramm Optionen...
Seite 80 EnerVu benutzen Erzeugung Menge der vom PV-System (Photovoltaikanlage) erzeugten Energie. Energie Diagramm Einspeisung ins Menge des ans Stromnetz verkauften Stromnetz Stroms. Aufladen Menge der in den Akku geladenen Energie. ESS- Energie Entladen Menge des vom Akku gelieferten Diagramm verbrauchen Stroms. Ladezustand (SOC - State of Charge) Verbrauch Menge des vom ESS-System...
Seite 81: Systemereignisse Einsehen
EnerVu benutzen Systemereignisse einsehen Nach Auswahl des Registers [Ereignis] zeigt die Seite eine Liste von Ereignissen, die beim System in Form von Fehlern und Warnungen aufgetreten sind. 1. Auf der linken Sie des Bildschirms das Register [Ereignis] auswählen. Auf dem Bildschirm wird die Liste mit Systemfehlern und Warnungen angezeigt.
Seite 82: Das System An Einen Anderen Benutzer
Vorbereitung y Notieren Sie sich die E-Mail-Adresse des Empfängers. y Die E-Mail-Adresse des Empfängers muss als die eines LG-Mitglieds registriert werden. Falls der Empfänger noch kein LG-Mitglied ist, wird automatisch eine E-Mail an den Empfänger gesendet, in der er aufgefordert wird, Mitglied zu werden.
Seite 83: Anhang
Anhang Wartung Das Produkt reinigen Wischen Sie die Außenseite des Produkts mit einem weichen Tuch mit lauwarmem Wasser ab. und Wischen Sie es mit einem sauberen Handtuch ab, damit bei Verwendung eines neutralen Reinigungsmittels kein Schmutz entsteht. Reinigen Sie die Außenseite des Produkts nicht mit einer groben Bürste, Zahnpasta oder brennbaren Materialien.
Seite 84: Kontakt
Anhang Kontakt Falls Sie technische Probleme oder Fragen haben, kontaktieren Sie die Installationsfirma oder LG Electronics. 1. Installationsfirma Adresse: Tel.: 2. Kundendienst LG Electronics ESS | Solar Service Tel : Deutschland: 0049 (0)39484 / 976 380 E-Service Haberkorn GmbH Österreich: 0043 (0)720 / 11 66 01 Augustenhöhe 7...
Seite 85 (Nur für Produkte mit integrierter Batterie) Falls dieses Produkt eine im Produkt eingearbeitete Batterie/Akku enthält, die nicht ohne weiteres durch den Endbenutzer entfernt werden kann, empfiehlt LG, dass nur qualifizierte Fachkräfte Batterie oder Akku entfernen, die/der entweder wegen einer Ersatzlieferung oder für ein Recycling am Ende der Lebensdauer dieses Produkts ausgetauscht werden muss.
Seite 86: Technische Daten
Anhang Technische Daten PV-Input LG ESS Home 8 LG ESS Home 10 Eingangsspannungsbereich 150 ~ 1,000 V Max. DC-Strom (pro Kanal) 12 kW (6 kW) 13.5 kW (7.5 kW) Nutzbarer MPP-Spannungsbereich 150 ~ 800 V Anzahl an MPPT String-Anzahl pro MPPT Max.
Seite 87: Allgemeine Daten
Lizenzbedingungen, Gewährleistungsausschlüsse und Copyright-Hinweise zum Download verfügbar. Auf Wunsch und gegen anfallende Gebühren (Versand, Datenträger, Lieferung und Arbeitsaufwand) liefert LG Electronics den Open Source-Code der Software auf CD-ROM. Richten Sie Ihre Bestellung an LG Electronics an folgende E-Mail-Adresse: opensource@lge.com Dieses Angebot gilt für drei (3)
