6900
Beschreibung
Haustelefon für Freisprechbetrieb aus Thermoplast, mit Laut-
sprecher für elektronischen Ruf. Mit 4 dedizierten Tasten für
die Basisfunktionen: Türöffner, Selbsteinschaltung, Zusatz-
funktionen (Treppenbeleuchtung), Gespräch. Darüber hinaus
kann die Lautstärke der internen Sprechverbindung und des
Ruftons eingestellt, und letzterer abgestellt werden. Frei-
sprechsystem mit Kommunikationsmodus "Sprechen/Hören".
Vorbereitet für Wandmontage mit Schrauben und Dübeln oder
für Befestigung an rechteckigen bzw. runden Abzweigdosen.
Zu verwenden mit Netzgerät Art. 0931 bzw. 6680 und Schnitt-
stellenmodul Art. 6560.
Vor der Installation die Anleitungen aufmerksam lesen,
um sich mit den Eigenschaften, Funktionen und Leis-
tungsmerkmalen des Artikels vertraut zu machen.
Technische Merkmale
• Haustelefon aus ABS
• Aufputzmontage oder Installation in Gehäuse. Wandbefes-
tigung mit Dübeln oder in rechteckigen UP-Gehäusen 3
Module (Vimar V71303, V71703) bzw. runden UP-Gehäu-
sen mit 60 mm Durchmesser (Vimar 71001, V71701).
Der Schaltkreis ist mit der Abdeckung, d.h. mit dem ab-
nehmbaren Teil verbunden, die Klemmleiste ist auf der
Grundplatte fixiert.
• Standardfarbe weiß
• Betriebstemperatur: 0° bis 40°C
• Elektronischer Gong: mit Unterscheidung der Klingeltöne
für Anrufe vom Klingeltableau, Intern- und Etagenrufe.
• Ausgang für zusätzlichen Gong Art. 860A oder Relais Art.
0170/101.
• Eingang für Etagenruf mit anderem Rufton als Ruf vom
Klingeltableau.
• Abmessungen: 102x142x23 mm

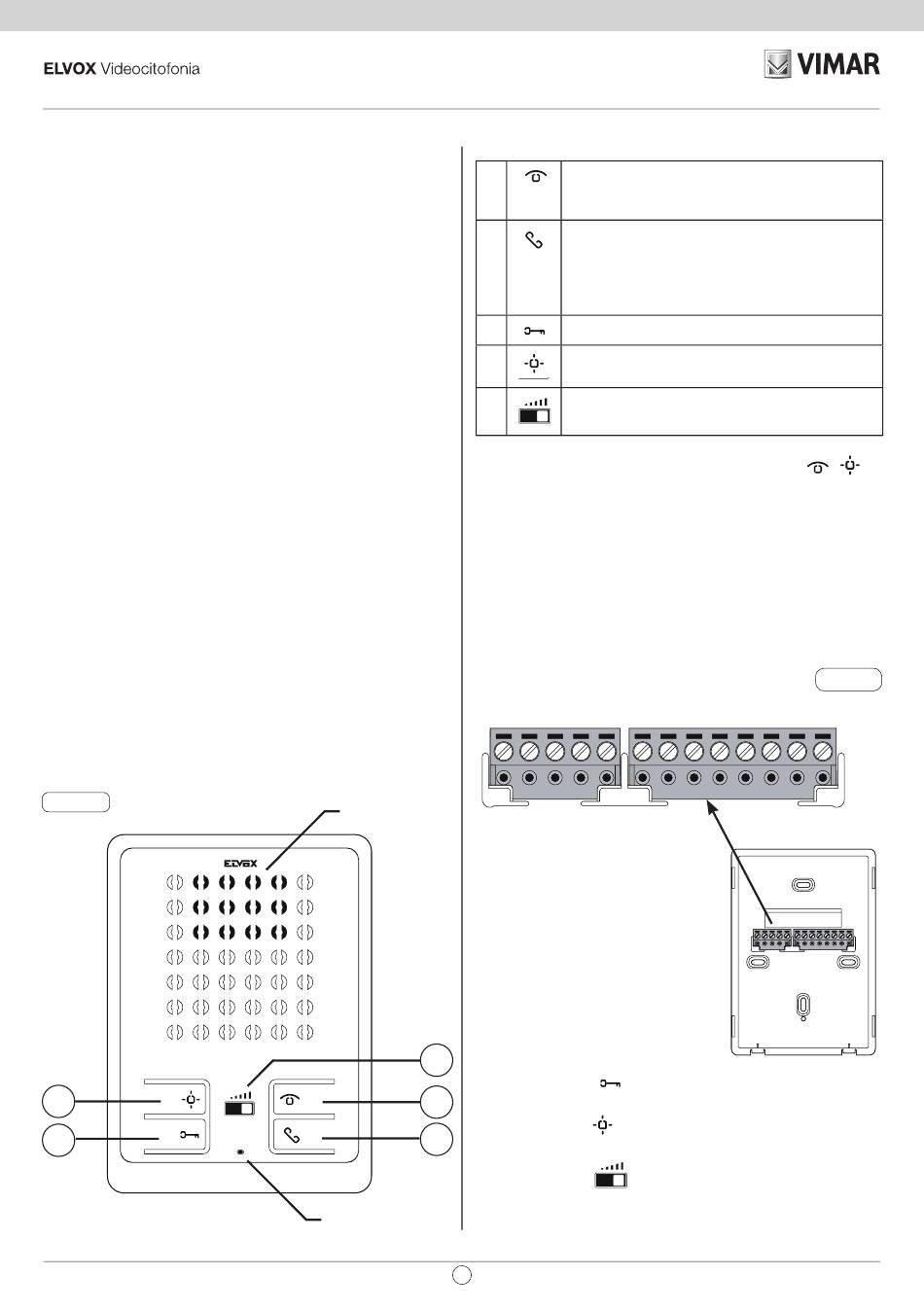

Abb. 1
D
C
8
All manuals and user guides at all-guides.com
Lautsprecher
Mikrofon
Tasten und Einstellungen an der Vorderseite:
A
Selbsteinschaltung: für die Selbsteinschal-
tung/automatische Zuschaltung oder Aktivie-
rung einer Zusatzfunktion.
B
Sprechen/Hören: Kommunikation aktivieren/
deaktivieren. Bei Eingang eines Extern- oder
Internrufs muss die Taste B (Sprechen/Hören)
gedrückt gehalten werden, um die Kommunika-
tion zu aktivieren.
C
Türöffner: Zum Öffnen des Türschlosses.
D
Zusatzfunktion (Treppenbeleuchtung): Zur
Aktivierung einer Zusatzfunktion.
E
Lautstärkeregelung des Gongs und Ruftonab-
schaltung
Hinweis: Für den Anschluss der Zusatztaster
nach gewünschter Funktion siehe Sonderschaltungen im Ab-
schnitt Anschlusspläne.
Klemmleiste:
4C 9 4B 8 4A
Beschreibung der Klemm-
leiste:
1:
Hörkapsel
2:
Mikrofon
3:
Gemeinsam Sprechleitung
6E: Ruf vom Klingeltableau
6P: Etagenruf
6:
Interner Ruf
6S: Ausgang Rufwiederholung
für zusätzlichen Gong. (siehe
Sonderschaltungen).
E
7-4A: Mit Taster
A
lastung 1A 50V) für die Ansteuerung des Türöffners.
8-4B: Mit Taster
B
tung 1A 50V) für die Aktivierung einer Zusatzfunktion.
9-4C: Mit Taster
lastung 1A 50V) für die Selbsteinschaltung/automati-
sche Zuschaltung oder Aktivierung einer Zusatzfunktion.
DE
7 6S 6 6P 6E 3 2 1
aktivierter Arbeitskontakt (Kontaktbe-
aktivierter Arbeitskontakt (Kontaktbelas-
aktivierter Arbeitskontakt (Kontaktbe-
,
je
Fig. 2
