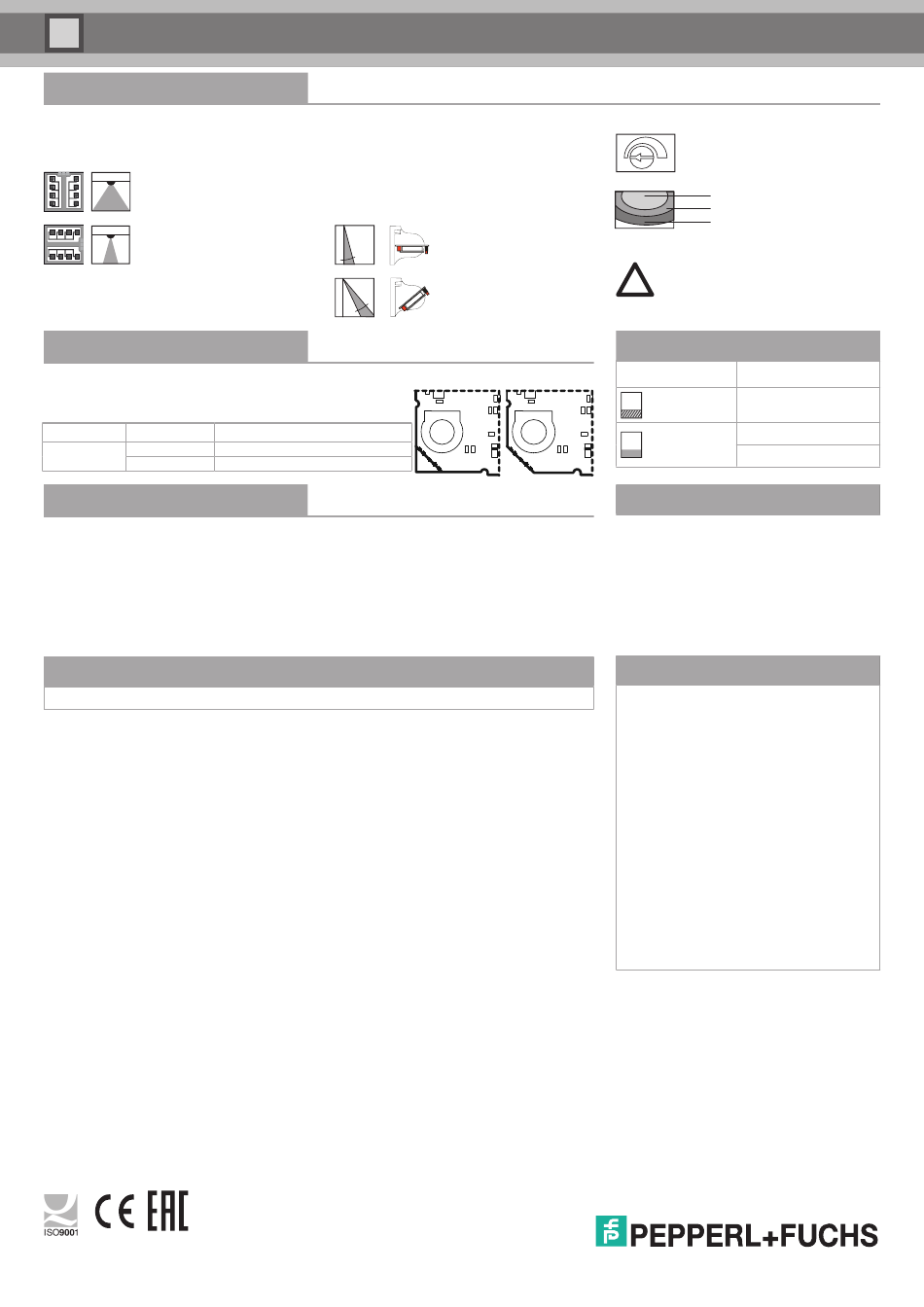

RaDec-M-T
Einstellungen Erfassungsfeld
Antennencharakteristik
Durch Drehen der Leiterplatte lässt sich ein breites
oder schmales Erfassungsfeld realisieren.
breit
(Standard)
Breite:
4,50 m
Tiefe:
2,00 m
schmal
(optional)
Breite:
2,00 m
Tiefe:
4,50 m
Montagehöhe
2,20 m
Neigungswinkel
30°
Feldgröße
max
Einstellung Schaltungsart
Zum Einstellen der Schaltungsart auf N.C. muss die Leiterplatten-
ecke an der Sollbruchstelle mit einer Zange weggebrochen werden.
Diese Einstellung kann nicht rückgängig gemacht werden!
Funktion
Einstellung
Schaltungsart
Schließen aktiv
Relaiskontakt
Öffnen aktiv
Technische Daten
Die vollständigen technischen Daten zum Produkt finden Sie auf
dem zugehörigen Datenblatt. Das Datenblatt ist erhältlich unter
www.pepperl-fuchs.com.
Zubehör
RaDec Weather cap
Wetterschutzhaube
Für RaDec-M-T
Pepperl+Fuchs Group ist gemäß ISO 9001 zertifiziert.
Neigungswinkel
Mit den eingebauten Rasterscheiben kann der
Neigungswinkel in 10°-Schritten von 0° bis 90°
eingestellt werden.
Durch Versetzen der Leiterplatte in den Raster-
scheiben sind 5° Zwischenschritte möglich.
Beschreibung
Relais schließt bei Detektion (N. O.)
Relais öffnet bei Detektion (N. C.)
Feldgröße
min.
Die Werksein-
0 Grad
stellung des
Neigungswinkels
der Leiterplatte
40 Grad
beträgt 15°.
N.O.
N.C.
Mit dem Potenziometer
lässt sich die Größe des
max.
Erfassungsfelds ändern.
min
50 %
max
Einbausituationen können die Einstell-
möglichkeiten und Funktionen des
!
Sensors einschränken.
LED Statusanzeige
Farbanzeige
Status
Initialisierung nach
R
rot blinkend
dem Einschalten
an:
Detektion aktiv
R
rot
aus: keine Detektion
Inbetriebnahme
Entfernen Sie vor dem Einschalten des Ge-
rätes alle Gegenstände aus dem Türbereich,
die nicht in die übliche Umgebung der Tür
gehören.
•
Gerät einschalten und 10 s warten
(LED rot blinkt).
•
Einstellungen durch Abschreiten testen.
•
Bei Detektion leuchtet die LED rot.
Konformität
EU-Konformität:
Hiermit erklärt die
Pepperl+Fuchs GmbH, dass der Funkanlagentyp
RaDec-M-T der Richtlinie 2014/53/EU entspricht.
Die vollständige Konformitätserklärung kann
unter www.pepperl-fuchs.com abgerufen werden.
ACHTUNG!
Die EU-konformen Geräte dürfen
nicht in den USA/Kanada in Verkehr gebracht
werden!
Bei Inverkehrbringen außerhalb von EU sind die
lokal gültigen Regeln zu beachten.
