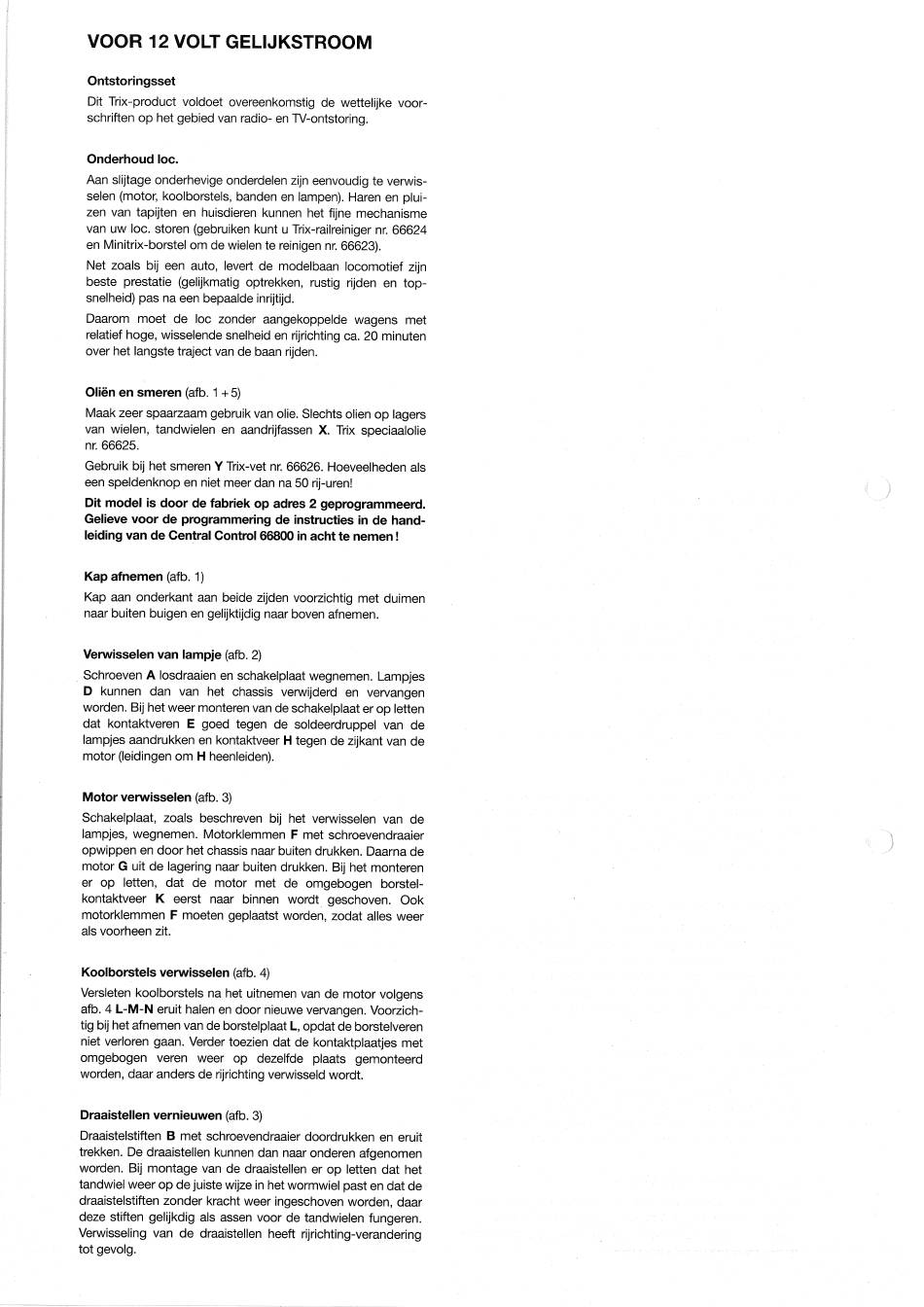

VOOR 12 VOLT GELIJKSTROOM
Ontstoringsset
Dit Trix-product voldoet overeenkomstig de wettelijke voor-
schriften op het gebied van radio- en N-ontstoring.
Onderhoud loc.
Aan slijtage onderhevige onderdelenzijn eenvoudig te verwis-
selen (motor, koolborstels, banden en lampen).Haren en plui-
zen van tapijten en huisdieren kunnen het fijne mechanisme
van uw loc. storen (gebruikenkunt u Trix-railreinigernr. 66624
en Minitrix-borstel om de wielen te reinigen nr.66623).
Net zoals bij een auto, levert de modelbaan locomotief zijn
beste prestatie (gelijkmatig optrekken, rustig rijden en top-
snelheid) pas na een bepaalde inrijtijd.
Daarom moet de loc zonder aangekoppelde wagens met
relatief hoge, wisselende snelheiden rijrichting ca. 20 minuten
over het langste traject van de baan rijden.
Olién en smeren (afb. I + 5)
Maak zeer spaarzaam gebruik van olie. Slechts Olienop lagers
van wielen, tandwielen en aandrijfassen X. Trix speciaalolie
nr. 66625.
Gebruik bij het smeren Y Trix-vet nr. 66626. Hoeveelheden als
een speldenknop en niet meer dan na 50 rij-uren!
Dit model is door de fabriek op adres 2 geprogrammeerd.
Gelieve voor de programmering
leiding van de Central Control 66800 in acht te nemen !
Kap afnemen (afb. 1)
Kap aan onderkant aan beide zijden voorzichtig met duimen
naar buiten buigen en gelijktijdig naar boven afnemen.
Verwisselen van lampje (afb. 2)
Schroeven A Iosdraaien en schakelplaat wegnemen. Lampjes
D kunnen dan van het chassis verwijderd en vervangen
worden. Bij het weer monterenvan de schakelplaater op letten
dat kontaktveren E goed tegen de soldeerdruppel
lampjes aandrukken en kontaktveer H tegen de zijkant van de
motor (leidingen om H heenleiden).
Motor verwisselen (afb. 3)
Schakelplaat, zoals beschreven bij het verwisselen van de
lampjes, wegnemen. Motorklemmen F met schroevendraaier
opwippen en door het chassis naar buiten drukken. Daarna de
motor G uit de lagering naar buiten drukken. Bij het monteren
er op letten, dat de motor met de omgebogen borstel-
kontaktveer K eerst naar binnen wordt geschoven. 00k
motorklemmen F moeten geplaatst worden, zodat alles weer
als voorheen zit.
Koolborstels verwisselen (afb. 4)
Versleten koolborstels na het uitnemen van de motor volgens
afb. 4 L-M-N eruit halen en door nieuwe vervangen.Voorzich-
tig bij het afnemen van de borstelplaat L,opdat de borstelveren
niet verloren gaan. Verder toezien dat de kontaktplaatjes met
omgebogen veren weer op dezelfde plaats gemonteerd
worden, daar anders de rijrichting verwisseld wordt.
Draaistellen vernieuwen (afb. 3)
Draaistelstiften B met schroevendraaier
trekken. De draaistellen kunnen dan naar onderen afgenomen
worden. Bij montage van de draaistellen er op letten dat het
tandwiel weer op de juiste wijze in het wormwiel past en dat de
draaistelstiften zonder kracht weer ingeschoven worden, daar
deze stiffen gelijkdig als assen voor de tandwielen fungeren.
Verwisseling van de draaistellen heeft rijrichting-verandering
tot gevolg.
de instructies in de hand-
van de
doordrukken en eruit
